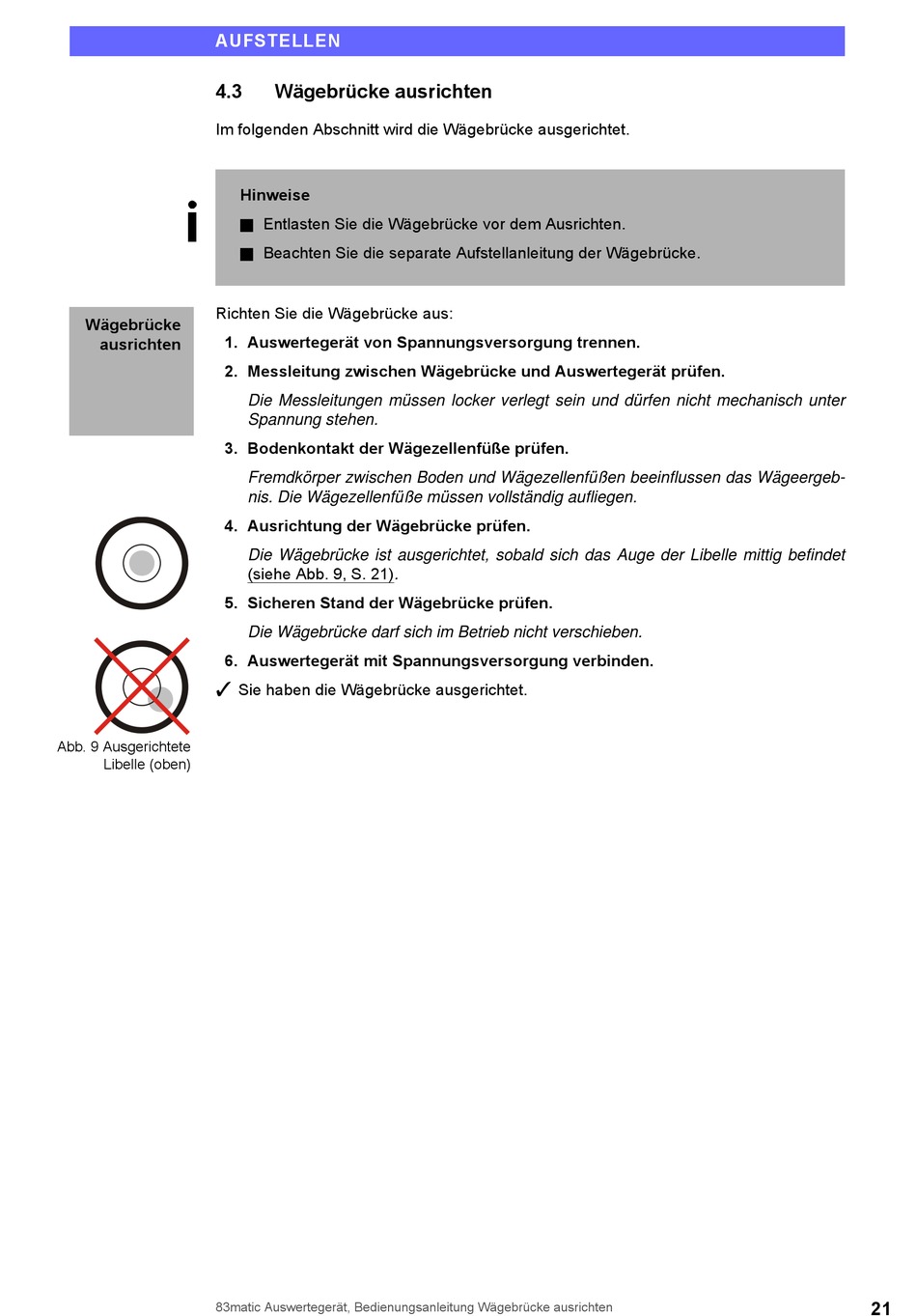

AUFSTELLEN
4.3
Im folgenden Abschnitt wird die Wägebrücke ausgerichtet.
Richten Sie die Wägebrücke aus:
Wägebrücke
1. Auswertegerät von Spannungsversorgung trennen.
ausrichten
2. Messleitung zwischen Wägebrücke und Auswertegerät prüfen.
3. Bodenkontakt der Wägezellenfüße prüfen.
4. Ausrichtung der Wägebrücke prüfen.
5. Sicheren Stand der Wägebrücke prüfen.
6. Auswertegerät mit Spannungsversorgung verbinden.
Abb. 9 Ausgerichtete
Libelle (oben)
83matic Auswertegerät, Bedienungsanleitung Wägebrücke ausrichten
Wägebrücke ausrichten
Hinweise
Entlasten Sie die Wägebrücke vor dem Ausrichten.
Beachten Sie die separate Aufstellanleitung der Wägebrücke.
Die Messleitungen müssen locker verlegt sein und dürfen nicht mechanisch unter
Spannung stehen.
Fremdkörper zwischen Boden und Wägezellenfüßen beeinflussen das Wägeergeb-
nis. Die Wägezellenfüße müssen vollständig aufliegen.
Die Wägebrücke ist ausgerichtet, sobald sich das Auge der Libelle mittig befindet
(siehe Abb. 9, S. 21).
Die Wägebrücke darf sich im Betrieb nicht verschieben.
Sie haben die Wägebrücke ausgerichtet.
21
