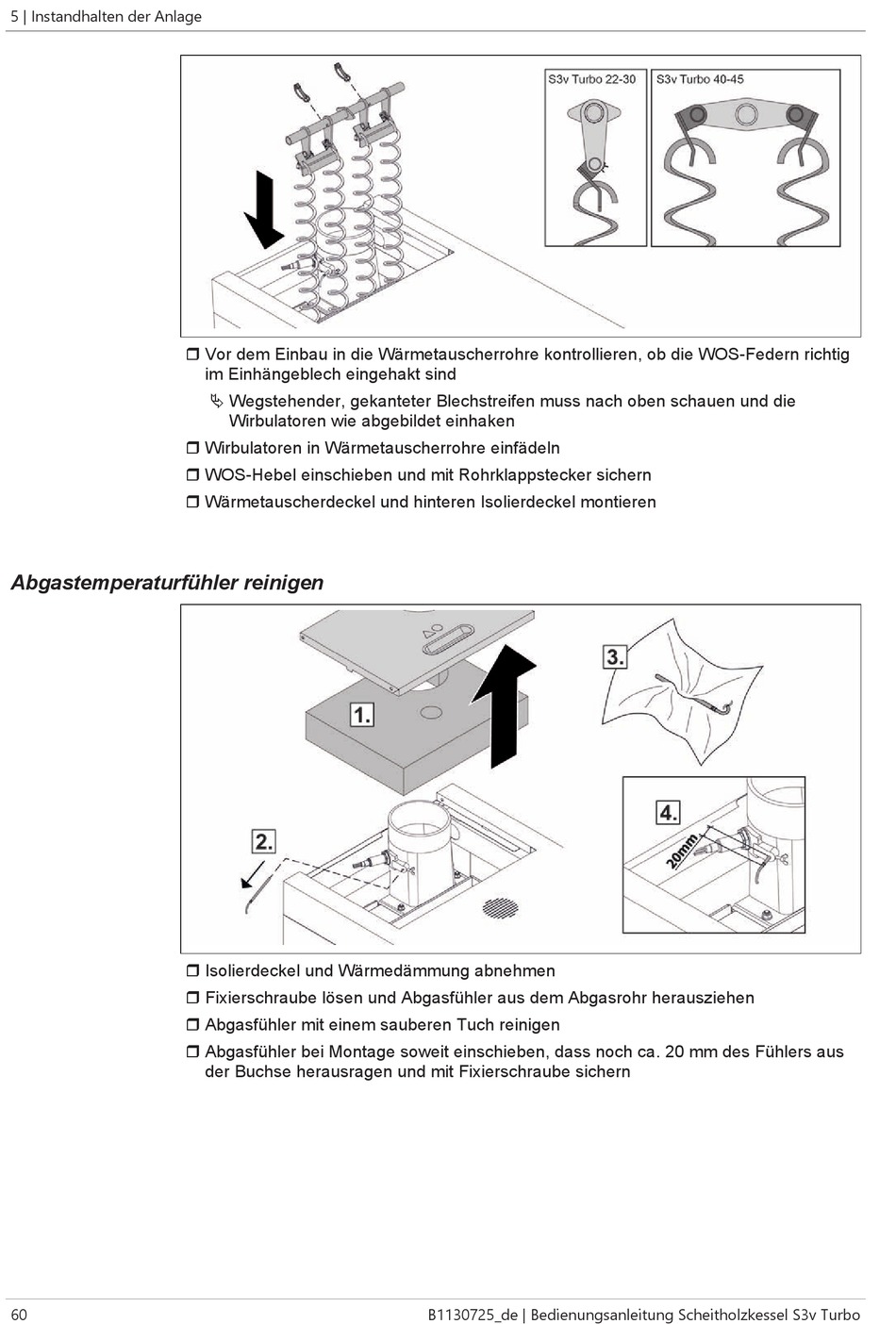

5 | Instandhalten der Anlage
Abgastemperaturfühler reinigen
60
r Vor dem Einbau in die Wärmetauscherrohre kontrollieren, ob die WOS-Federn richtig
im Einhängeblech eingehakt sind
Ä Wegstehender, gekanteter Blechstreifen muss nach oben schauen und die
Wirbulatoren wie abgebildet einhaken
r Wirbulatoren in Wärmetauscherrohre einfädeln
r WOS-Hebel einschieben und mit Rohrklappstecker sichern
r Wärmetauscherdeckel und hinteren Isolierdeckel montieren
r Isolierdeckel und Wärmedämmung abnehmen
r Fixierschraube lösen und Abgasfühler aus dem Abgasrohr herausziehen
r Abgasfühler mit einem sauberen Tuch reinigen
r Abgasfühler bei Montage soweit einschieben, dass noch ca. 20 mm des Fühlers aus
der Buchse herausragen und mit Fixierschraube sichern
B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo
