Status-Anzeige
Bedien-Symbole

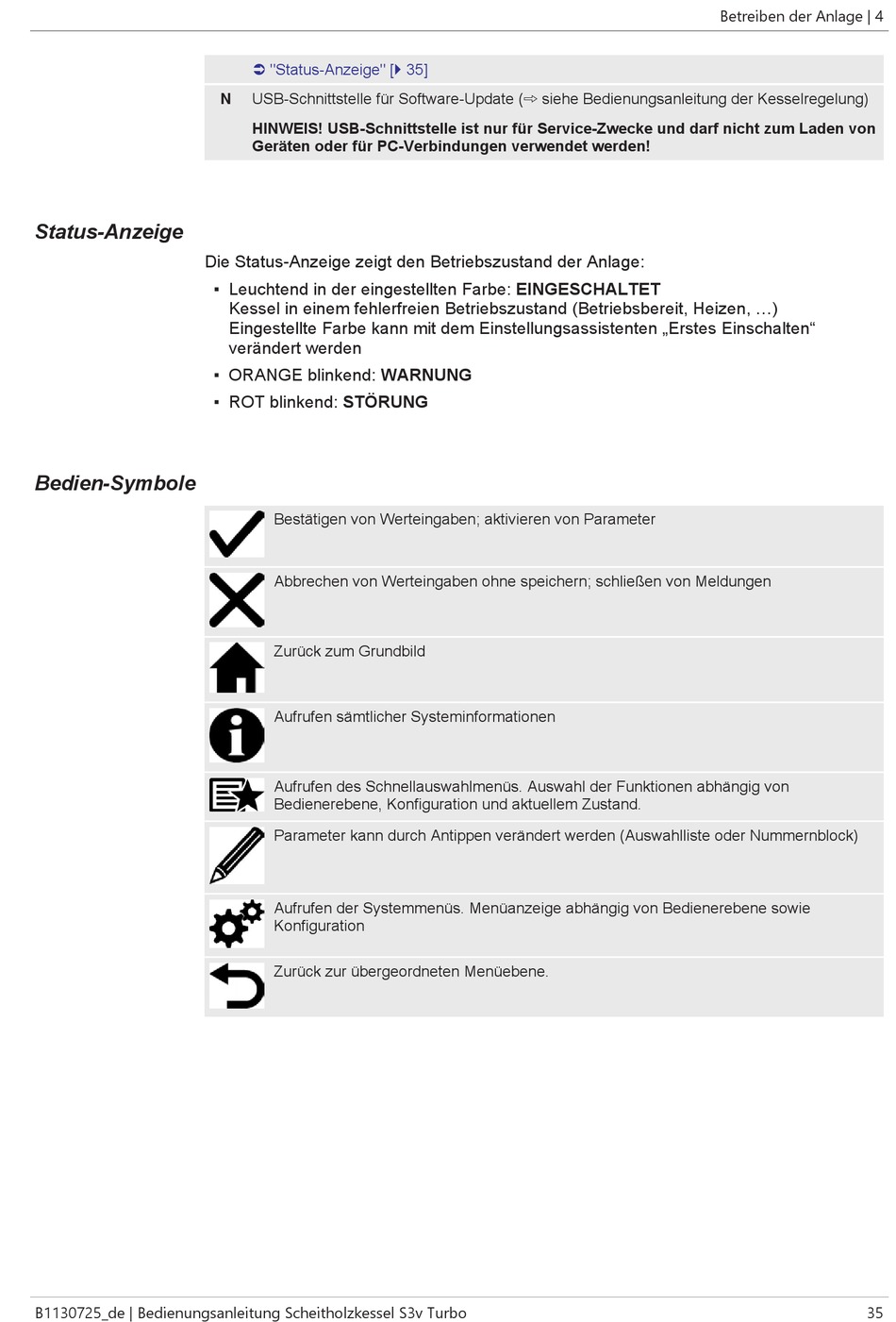

B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo
Ü "Status-Anzeige" [} 35]
N
USB-Schnittstelle für Software-Update (➾ siehe Bedienungsanleitung der Kesselregelung)
HINWEIS! USB-Schnittstelle ist nur für Service-Zwecke und darf nicht zum Laden von
Geräten oder für PC-Verbindungen verwendet werden!
Die Status-Anzeige zeigt den Betriebszustand der Anlage:
▪ Leuchtend in der eingestellten Farbe: EINGESCHALTET
Kessel in einem fehlerfreien Betriebszustand (Betriebsbereit, Heizen, ...)
Eingestellte Farbe kann mit dem Einstellungsassistenten „Erstes Einschalten"
verändert werden
▪ ORANGE blinkend: WARNUNG
▪ ROT blinkend: STÖRUNG
Bestätigen von Werteingaben; aktivieren von Parameter
Abbrechen von Werteingaben ohne speichern; schließen von Meldungen
Zurück zum Grundbild
Aufrufen sämtlicher Systeminformationen
Aufrufen des Schnellauswahlmenüs. Auswahl der Funktionen abhängig von
Bedienerebene, Konfiguration und aktuellem Zustand.
Parameter kann durch Antippen verändert werden (Auswahlliste oder Nummernblock)
Aufrufen der Systemmenüs. Menüanzeige abhängig von Bedienerebene sowie
Konfiguration
Zurück zur übergeordneten Menüebene.
Betreiben der Anlage | 4
35
