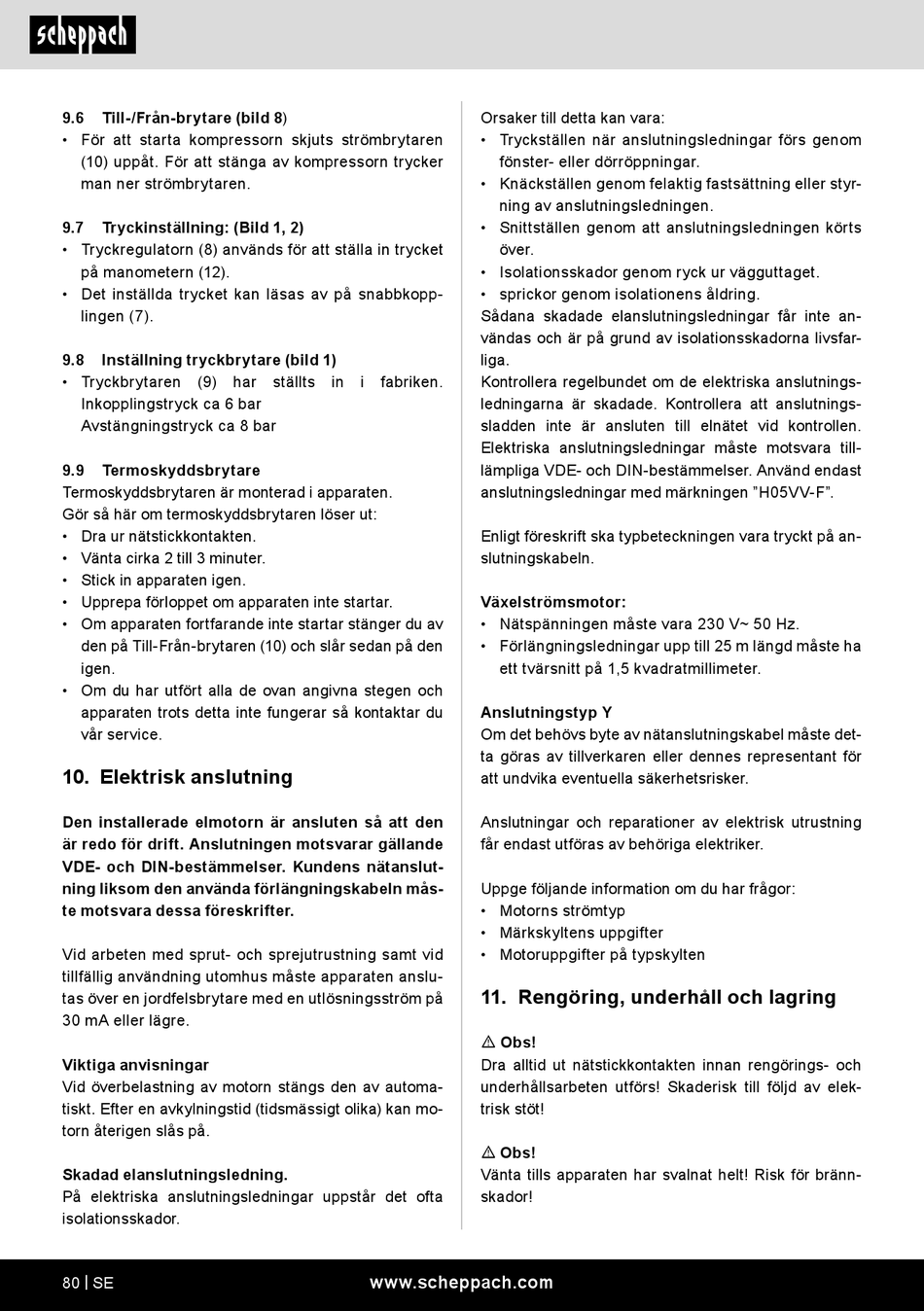

Scheppach HC65 Originalbetriebsanleitung Seite 80

9.6 Till-/Från-brytare (bild 8)
• För att starta kompressorn skjuts strömbrytaren
(10) uppåt. För att stänga av kompressorn trycker
man ner strömbrytaren.
9.7 Tryckinställning: (Bild 1, 2)
• Tryckregulatorn (8) används för att ställa in trycket
på manometern (12).
• Det inställda trycket kan läsas av på snabbkopp-
lingen (7).
9.8 Inställning tryckbrytare (bild 1)
• Tryckbrytaren (9) har
Inkopplingstryck ca 6 bar
Avstängningstryck ca 8 bar
9.9 Termoskyddsbrytare
Termoskyddsbrytaren är monterad i apparaten.
Gör så här om termoskyddsbrytaren löser ut:
• Dra ur nätstickkontakten.
• Vänta cirka 2 till 3 minuter.
• Stick in apparaten igen.
• Upprepa förloppet om apparaten inte startar.
• Om apparaten fortfarande inte startar stänger du av
den på Till-Från-brytaren (10) och slår sedan på den
igen.
• Om du har utfört alla de ovan angivna stegen och
apparaten trots detta inte fungerar så kontaktar du
vår service.
10. Elektrisk anslutning
Den installerade elmotorn är ansluten så att den
är redo för drift. Anslutningen motsvarar gällande
VDE- och DIN-bestämmelser. Kundens nätanslut-
ning liksom den använda förlängningskabeln mås-
te motsvara dessa föreskrifter.
Vid arbeten med sprut- och sprejutrustning samt vid
tillfällig användning utomhus måste apparaten anslu-
tas över en jordfelsbrytare med en utlösningsström på
30 mA eller lägre.
Viktiga anvisningar
Vid överbelastning av motorn stängs den av automa-
tiskt. Efter en avkylningstid (tidsmässigt olika) kan mo-
torn återigen slås på.
Skadad elanslutningsledning.
På elektriska anslutningsledningar uppstår det ofta
isolationsskador.
80 | SE
ställts in i fabriken.
www.scheppach.com
Orsaker till detta kan vara:
• Tryckställen när anslutningsledningar förs genom
fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styr-
ning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts
över.
• Isolationsskador genom ryck ur vägguttaget.
• sprickor genom isolationens åldring.
Sådana skadade elanslutningsledningar får inte an-
vändas och är på grund av isolationsskadorna livsfar-
liga.
Kontrollera regelbundet om de elektriska anslutnings-
ledningarna är skadade. Kontrollera att anslutnings-
sladden inte är ansluten till elnätet vid kontrollen.
Elektriska anslutningsledningar måste motsvara till-
lämpliga VDE- och DIN-bestämmelser. Använd endast
anslutningsledningar med märkningen "H05VV-F".
Enligt föreskrift ska typbeteckningen vara tryckt på an-
slutningskabeln.
Växelströmsmotor:
• Nätspänningen måste vara 230 V~ 50 Hz.
• Förlängningsledningar upp till 25 m längd måste ha
ett tvärsnitt på 1,5 kvadratmillimeter.
Anslutningstyp Y
Om det behövs byte av nätanslutningskabel måste det-
ta göras av tillverkaren eller dennes representant för
att undvika eventuella säkerhetsrisker.
Anslutningar och reparationer av elektrisk utrustning
får endast utföras av behöriga elektriker.
Uppge följande information om du har frågor:
• Motorns strömtyp
• Märkskyltens uppgifter
• Motoruppgifter på typskylten
11. Rengöring, underhåll och lagring
m Obs!
Dra alltid ut nätstickkontakten innan rengörings- och
underhållsarbeten utförs! Skaderisk till följd av elek-
trisk stöt!
m Obs!
Vänta tills apparaten har svalnat helt! Risk för bränn-
skador!
