3 Montage

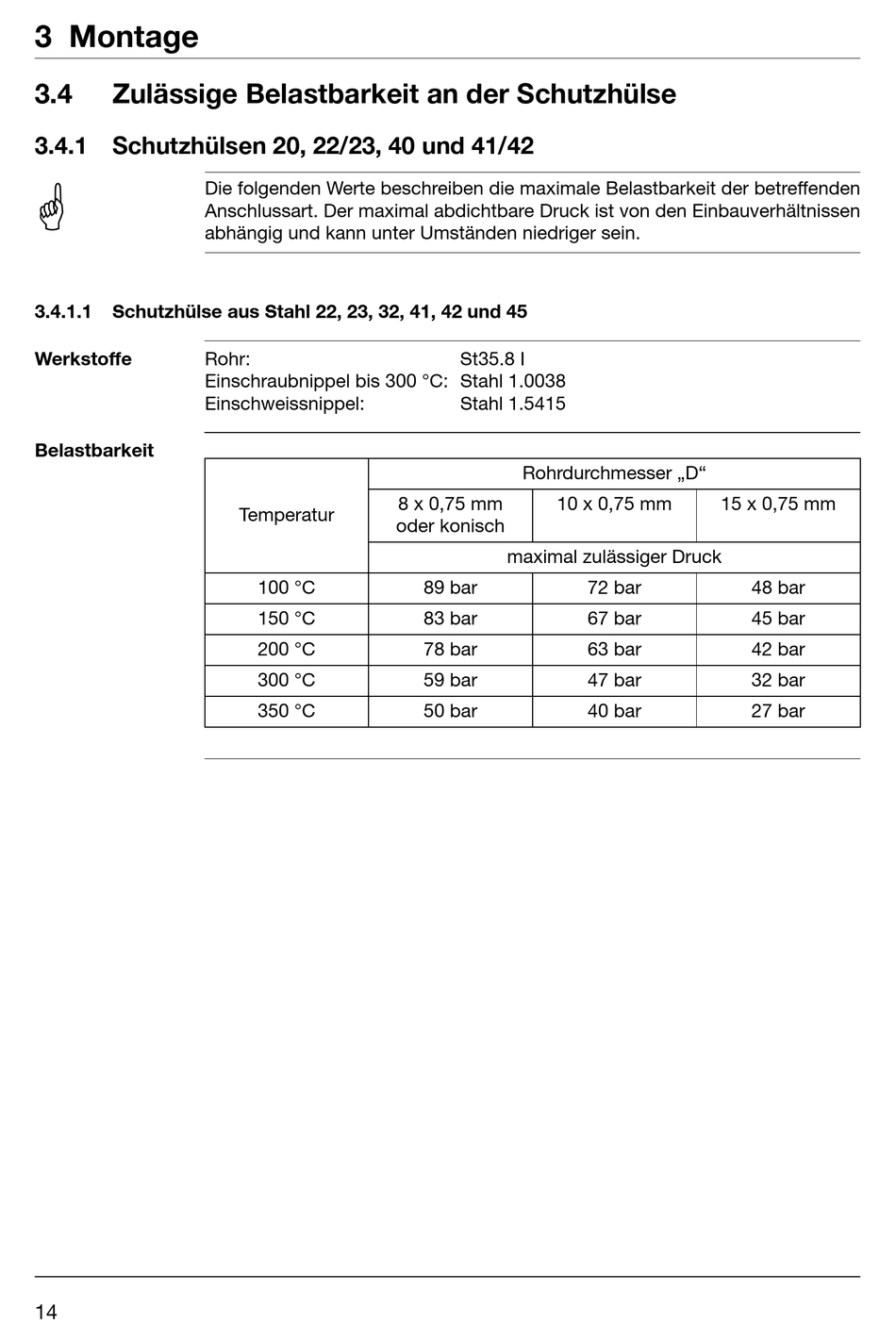

3.4 Zulässige Belastbarkeit an der Schutzhülse
3.4.1 Schutzhülsen 20, 22/23, 40 und 41/42
A
3.4.1.1 Schutzhülse aus Stahl 22, 23, 32, 41, 42 und 45
Werkstoffe
Belastbarkeit
14
Die folgenden Werte beschreiben die maximale Belastbarkeit der betreffenden
Anschlussart. Der maximal abdichtbare Druck ist von den Einbauverhältnissen
abhängig und kann unter Umständen niedriger sein.
Rohr:
Einschraubnippel bis 300 °C: Stahl 1.0038
Einschweissnippel:
Temperatur
100 °C
150 °C
200 °C
300 °C
350 °C
St35.8 I
Stahl 1.5415
Rohrdurchmesser „D"
8 x 0,75 mm 10 x 0,75 mm
oder konisch
maximal zulässiger Druck
89 bar
83 bar
78 bar
59 bar
50 bar
15 x 0,75 mm
72 bar 48 bar
67 bar 45 bar
63 bar 42 bar
47 bar 32 bar
40 bar 27 bar
