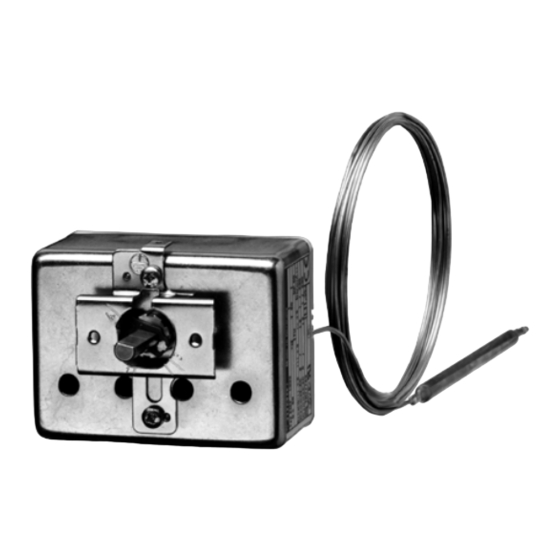

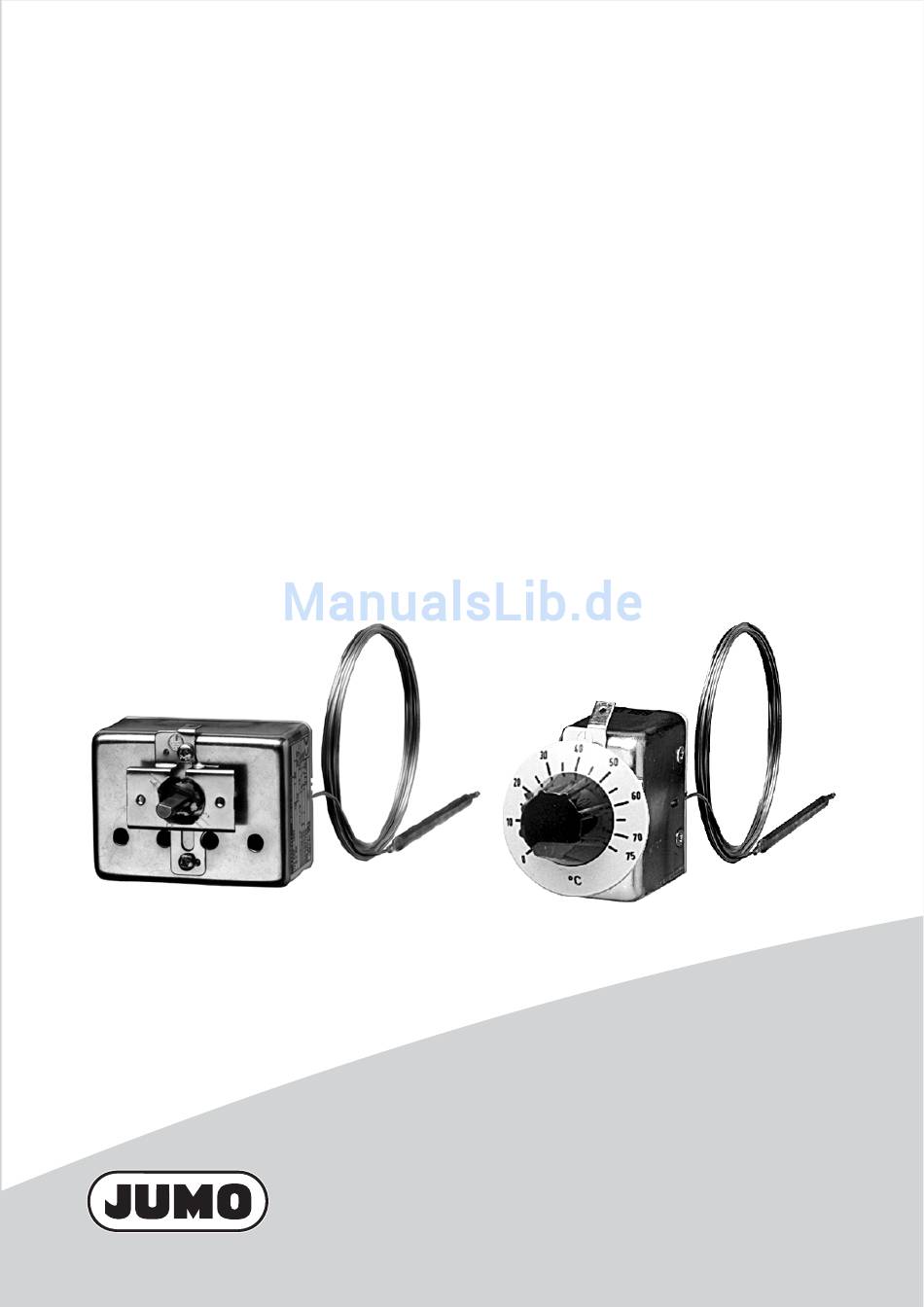

- Seite 1 Einbau-Thermostate B 602021.0 Betriebsanleitung V1.00/DE/00073771...
- Seite 2 Lesen Sie diese Betriebsanleitung, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Betriebsanleitung an einem für alle Benutzer jederzeit zugänglichen Platz auf. Bitte unterstützen Sie uns, diese Betriebsanleitung zu verbessern. Für Ihre Anregungen sind wir dankbar. Sollten bei der Inbetriebnahme Schwierigkeiten auftreten, bitten wir Sie, keine unzulässigen Manipulationen oder Handlungen vorzunehmen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Einleitung ..................4 Typografische Konventionen ............... 4 1.1.1 Warnende Zeichen ..................4 1.1.2 Hinweisende Zeichen ..................4 Verwendung ....................5 Kennzeichnung ..................... 5 Sicherheitshinweise ..................6 Gerät identifizieren ..............7 Typenschild ....................7 Typenerklärung ..................... 8 Montage ..................9 Abmessungen .................... -
Seite 4: Einleitung
1 Einleitung Typografische Konventionen 1.1.1 Warnende Zeichen Vorsicht Dieses Zeichen wird benutzt, wenn es durch ungenaues Befolgen oder Nicht- befolgen von Anweisungen zu Personenschäden kommen kann! Achtung Dieses Zeichen wird benutzt, wenn es durch ungenaues Befolgen oder Nicht- befolgen von Anweisungen zu Beschädigungen von Geräten kommen kann! 1.1.2 Hinweisende Zeichen Hinweis Dieses Zeichen wird benutzt, wenn Sie auf etwas Besonderes aufmerksam... -
Seite 5: Verwendung
- UL - CSA (nur Typ EM-1, EM-2, EM-4, EM-50) Die Konformitätserklärungen finden Sie im Internet unter: www.jumo.net ➯ Produkte ➯ Thermostate ➯ Typenblatt 602021 oder Zusendung auf Anforderung. Durchtrennen oder Knicken der Fernleitung des Einbau-Thermostaten der Typenreihe EM führt zum dauerhaften Ausfall des Geräts! Kennzeichnung Je nach Geräteausführung:... -
Seite 6: Sicherheitshinweise
1 Einleitung Sicherheitshinweise Beim Bruch des Messsystems kann die Füllflüssigkeit austreten. Eine Gesund- heitsgefährdung ist nach heutigem Stand auszuschließen. Physikalische und toxikologische Eigenschaften des Ausdehnungsmittels, welches im Falle eines Messsystembruchs austreten kann: Brand- und Angaben zur Toxikologie Regelbereich Explosionsgefahr Gefährliche wasser- Zünd- Explosions-... -
Seite 7: Gerät Identifizieren
2 Gerät identifizieren Typenschild ( 1 ) Typ ( 2 ) Typenschlüssel ( 3 ) Regel- bzw. Grenzwertbereich / Umgebungstemperatur bei der dieser Thermostat kalibriert wurde (Option) ( 4 ) Schaltleistung ( 5 ) zulässige Umgebunstemperatur ( 6 ) Fabrikationsnummer ( 7 ) Fertigungsjahr ( 8 ) Fertigungswoche... -
Seite 8: Typenerklärung
2 Gerät identifizieren Typenerklärung Typen- bezeicnung Einbau-Thermostat mit einem Mikroschalter EMF - ..- Einbau-Thermostat mit 2, 3 oder 4 Mikroschaltern serienmäßiger Anschluss "10" (glatter Rundfühler) - 1... Temperaturregler TR mit Umschaltkontakt - 2... Temperaturwächter TW mit Umschaltkontakt - 3... Temperaturwächter TW mit Umschaltkontakt;... -
Seite 9: Montage
3 Montage Abmessungen EM-1 EMF-13 ( 1 ) Flachstecker, DIN 46244-A6, 3-0,8 ( 2 ) Wiedereinschaltknopf, nur bei Kurzzeichen 4 und 5 ( 3 ) entfällt bei Kurzzeichen 2, 3, 4 und 5 ( 4 ) Wiedereinschaltknopf, nur bei Kurzzeichen 4, 5, 40 und 50 ( 5 ) entfällt bei 2, 3, 4, 5, 20, 30, 40 und 50 ( A ) Rückansicht... - Seite 10 3 Montage EMF-133 EMF-1333 ( 1 ) Flachstecker, DIN 46244-A6, 3-0,8 ( 2 ) Wiedereinschaltknopf, nur bei Kurzzeichen 4 und 5 ( 3 ) entfällt bei Kurzzeichen 2, 3, 4 und 5 ( 4 ) Wiedereinschaltknopf, nur bei Kurzzeichen 4, 5, 40 und 50 ( A ) Rückansicht...
-
Seite 11: Einbau-Thermostat Befestigen
3 Montage Einbau-Thermostat befestigen Gebrauchslage beliebig 3.2.1 Befestigung des Schaltkopfes Typ EM.-1... Mit zwei Schrauben M3 (M4 bei Typenzusatz 704) am Chassis: ( 1 ) Schraube ( 2 ) Schalttafel ( 1 ) Maß (mm) Typen- zusatz Serie ( 2 ) ( 1 ) Typ EM.-2... - Seite 12 3 Montage Typ EM.-4, -5, ( 1 ) Schalttafel ( 1 ) -40 oder -50 ( 2 ) ( 2 ) Befestigungsmutter Zentralbefesti- M10 x 1 (SW13) gung ( 3 ) Hutmutter M10 x 1 (Typenzusatz (SW10) 710) ( 4 ) Wiedereinschalt- knopf Maß...
-
Seite 13: Fernleitung / Temperaturfühler / Schutzhülse
Das Durchtrennen oder Knicken der Fernleitung des Einbau-Thermostaten führt zum dauerhaften Ausfall des Geräts! Der minimal zulässige Biegeradius der Fernleitung beträgt 5 mm. Der Einbau des Temperaturfühlers muss in JUMO-Schutzhülsen erfolgen – anderenfalls erlischt die Zulassung des Einbau-Thermostaten. Der Temperaturfühler muss vollständig in das Messmedium eingetaucht sein. -
Seite 14: Zulässige Belastbarkeit An Der Schutzhülse
3 Montage Zulässige Belastbarkeit an der Schutzhülse 3.4.1 Schutzhülsen 20, 22/23, 40 und 41/42 Die folgenden Werte beschreiben die maximale Belastbarkeit der betreffenden Anschlussart. Der maximal abdichtbare Druck ist von den Einbauverhältnissen abhängig und kann unter Umständen niedriger sein. 3.4.1.1 Schutzhülse aus Stahl 22, 23, 32, 41, 42 und 45 Werkstoffe Rohr:... - Seite 15 3 Montage zulässige Werkstoff: St35.8 I Anström- geschwindig- Temperatur: +200°C keiten Luft ( 1 ) Wärmeträger: Wasser, Öl ( 2 ) Rohrdurchmesser „D“: 08 mm 10 mm ....15 mm Zulässige Anströmgeschwindigkeit [m/s] bei maximal zulässiger Druckbela- stung und unterschiedlicher Tauchrohrlänge „S“...
- Seite 16 3 Montage 3.4.1.2 Schutzhülse aus Edelstahl 20, 22, 40 und 41/42 Belastbarkeit Werkstoff Rohr und Nippel: Edelstahl (1.4571) Rohrdurchmesser „D“ 8 x 0,75 mm 10 x 0,75 mm 15 x 0,75 mm Temperatur oder konisch maximal zulässiger Druck 100 °C 92 bar 74 bar 50 bar...
- Seite 17 3 Montage 3.4.1.4 Fühleranschlüsse 50, 52 und 54 Nippelwerkstoff CuZn Stahl (1.0038) Edelstahl (1.4571) Temperatur °C Gerätefunktion Fühlerwerkstoff Ø TR, TW, TB STB, STW (STB) 6 bar 5 bar 4 bar Cu-DHP 3 bar 2 bar 3 bar 3 bar 3 bar St35 / 1.4571 4 - 10...
-
Seite 18: Installation
4 Installation Vorschriften und Hinweise ■ Der elektrische Anschluss darf nur von Fachpersonal durchgeführt werden. ■ Bei der Wahl des Leitungsmaterials, bei der Installation und beim elektri- schen Anschluss des Gerätes sind die Vorschriften der VDE 0100 "Bestim- mungen über das Errichten von Starkstromanlagen mit Nennspannungen unter 1000 V"... - Seite 19 4 Installation Steckanschluss (serienmäßig) ( 1 ) ( 1 ) = Flachstecker DIN 46 244-A 6,3 x 0,8 Schraub- anschluss (Typenzusatz 699) ( 1 ) Steckhülse 6,3 mit Anschlussschraube geeignet für Leiter bis 2,5 mm Anbringungsart "X", ohne Hilfsmittel ( 2 ) Klemmleiste...
-
Seite 20: Anschlussbilder
4 Installation Anschlussbilder EM-1 EM-4 EM-2 EM-5 EM-3 EMF-13 EM-4/574 EMF-23 EM-5/574 EMF-33 Sollwert: I Folgekontakt: II EMF-133 EM-40 EMF-233 EM-50 EMF-333 Öffnungskontakt bei Systembruch < und T -10°C: Sollwert: I Grenzwert: II Folgekontakt: II, III EMF-1333 EM-40/574 EMF-2333 EM-50/574 EMF-3333 Sollwert: I Folgekontakt:... -
Seite 21: Einstellungen
5 Einstellungen Entriegeln des Temperaturbegrenzer (TB) oder Sicherheitstemperaturbegrenzers (STB) EM-4 Nach Unterschreitung des eingestellten Grenzwertes (Gefahrentemperatur) um EMF-4... ca. 10 % des Skalenumfanges, kann der Mikroschalter entriegelt werden. EM-5 EMF-5... EM-40 EM-50 mit Befesti- gungsbrücke 704, 705 ✱ Wiedereinschaltknopf mit kleinem Schraubendreher betätigen. EM-4 EMF-4... -
Seite 22: Sollwerteinstellung
5 Einstellungen Sollwerteinstellung EM-1 ( 1 ) Sollwertzeiger EMF-1... ( 2 ) Außenskala ( 3 ) Sollwertsteller ( 4 ) Skalenteilung °C ✱ Sollwertsteller über Außenskala von Hand verdrehen °C EM-2 ( 1 ) Sollwertsteller EMF-2... ( 2 ) Skalenteilung EM-5 ( 3 ) Sollwertzeiger EMF-5... -
Seite 23: Gerätebeschreibung
6 Gerätebeschreibung Technische Daten zulässige Umge- Fernleitung Schaltkopf bungstempera- bei Skalenendwert TR,TW STW(STB) TR,TW STW(STB) max. siehe Typenschild -40 °C < 200 °C ≥ 200 °C ≤ 350 °C min. -20 °C -20 °C -20 °C 0 °C > 350 °C ≤ 500 °C -40 °C zulässige max.: Skalenendwert / Grenzwert +15 %,... - Seite 24 6 Gerätebeschreibung maximale Strom Schalt- Schaltleistung Typ EM-... Spannung differenz % Klemme 2 Klemme 4 2,5 / 5 /7 / 1, 2, 3, 20, 30 10 A AC 400 V +10% 4, 5, 40, 50 AC 230 V +10% 16(3) 8(1,5) A 2,5 / 5 / 6 / cos ϕ...
- Seite 25 6 Gerätebeschreibung Schaltpunkt- (in % vom Skalenumfang; bezogen auf den Soll- bzw. Grenzwert genauigkeit bei T +22 °C, bei steigender Temperatur) Schaltdifferenz in % Schaltpunktgenauigkeit in % im oberen Drittel Typ EM-... flüssigkeits- gasgefüllt der Skala bzw. am am Skalenanfang gefüllt Grenzwert 1 / 2,5...
- Seite 26 6 Gerätebeschreibung Nennlage beliebig Gewicht ca. 0,2 kg Fernleitungs- Skalenendwert Fernleitung Fühler Fühlermaterial bis +200 °C Kupfer Wst.-Nr.: Cu-DHP Kupfer, Wst.-Nr.: Cu-DHP Ø 1,5 mm hart gelötet bis +350 °C Kupfer Wst.-Nr.: Cu-DHP Edelstahl, Wst.-Nr.: 1.4571 Ø 1,5 mm hart gelötet bis +500 °C Edelstahl Edelstahl, Wst.-Nr.: 1.4571...
-
Seite 27: Eu-Konformitätserklärung
TÜV SÜD Industrie Service GmbH, Westendstraße 199, 80686 München, Germany Kennnummer 0036 Identification No. 0036, N° d'identification 0036 Firma / Company / Société Société JUMO GmbH & Co. KG, Fulda Co. KG , Fulda Aussteller: Issued by: / Etabli par: Ort, Datum:... - Seite 28 JUMO GmbH & Co. KG JUMO Mess- und Regelgeräte Ges.m.b.H JUMO Mess- und Regeltechnik AG...
