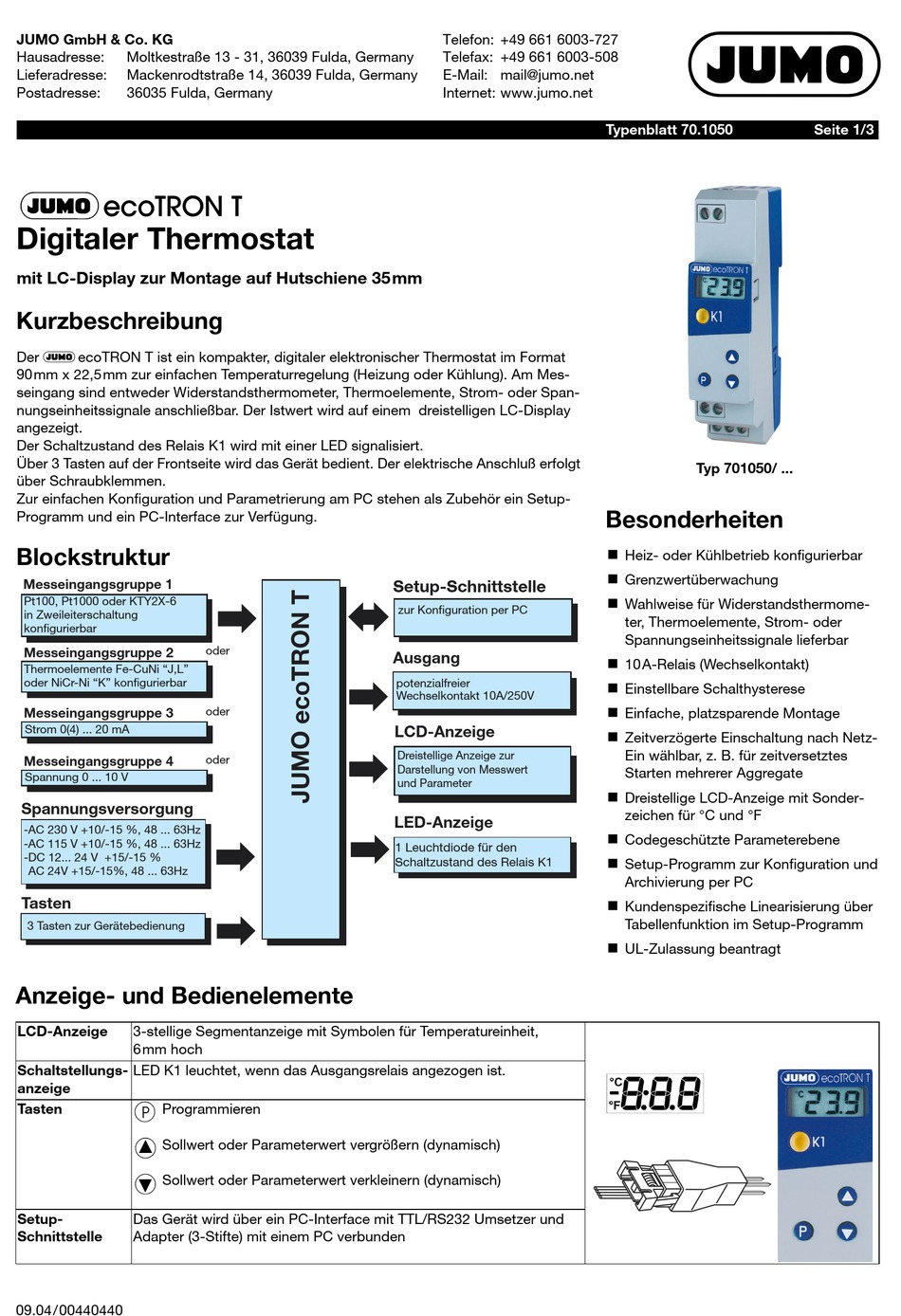

JUMO ecoTRON T Kurzbeschreibung

JUMO GmbH & Co. KG
Hausadresse: Moltkestraße 13 - 31, 36039 Fulda, Germany
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany
Postadresse: 36035 Fulda, Germany
Digitaler Thermostat
mit LC-Display zur Montage auf Hutschiene 35mm
Kurzbeschreibung
Der JecoTRON T ist ein kompakter, digitaler elektronischer Thermostat im Format
90mm x 22,5mm zur einfachen Temperaturregelung (Heizung oder Kühlung). Am Mes-
seingang sind entweder Widerstandsthermometer, Thermoelemente, Strom- oder Span-
nungseinheitssignale anschließbar. Der Istwert wird auf einem dreistelligen LC-Display
angezeigt.
Der Schaltzustand des Relais K1 wird mit einer LED signalisiert.
Über 3 Tasten auf der Frontseite wird das Gerät bedient. Der elektrische Anschluß erfolgt
über Schraubklemmen.
Zur einfachen Konfiguration und Parametrierung am PC stehen als Zubehör ein Setup-
Programm und ein PC-Interface zur Verfügung.
Blockstruktur
Messeingangsgruppe 1
Pt100 Pt1000 , oder KTY2X-6
in Zweileiterschaltung
konfigurierbar
Messeingangsgruppe 2
Thermoelemente Fe-CuNi "J,L"
oder NiCr-Ni "K" konfigurierbar
Messeingangsgruppe 3
Strom 0(4) ... 20 mA
Messeingangsgruppe 4
Spannung 0 ... 10 V
Spannungsversorgung
-AC 230 V +10/-15 % , 48 ... 63Hz
-AC 115 V +10/-15 % , 48 ... 63Hz
- DC 12... 24 V +15/-15 %
AC 24V +15/-15%, 48 ... 63Hz
Tasten
3 Tasten zur Gerätebedienung
Anzeige- und Bedienelemente
LCD-Anzeige 3-stellige Segmentanzeige mit Symbolen für Temperatureinheit,
6mm hoch
Schaltstellungs- LED K1 leuchtet, wenn das Ausgangsrelais angezogen ist.
anzeige
Tasten Programmieren
Sollwert oder Parameterwert vergrößern (dynamisch)
Sollwert oder Parameterwert verkleinern (dynamisch)
Setup- Das Gerät wird über ein PC-Interface mit TTL/RS232 Umsetzer und
Schnittstelle Adapter (3-Stifte) mit einem PC verbunden
09.04/00440440
oder
oder
oder
Telefon: +49 661 6003-727
Telefax: +49 661 6003-508
E-Mail: mail@jumo.net
Internet: www.jumo.net
Setup-Schnittstelle
zur Konfiguration per PC
Ausgang
potenzialfreier
Wechselkontakt 10A/250V
LCD-Anzeige
Dreistellige Anzeige zur
Darstellung von Messwert
und Parameter
LED-Anzeige
1 Leuchtdiode für den
Schaltzustand des Relais K1
Typenblatt 70.1050
Typ 701050/ ...
Besonderheiten
k Heiz- oder Kühlbetrieb konfigurierbar
k Grenzwertüberwachung
k Wahlweise für Widerstandsthermome-
ter, Thermoelemente, Strom- oder
Spannungseinheitssignale lieferbar
k 10A-Relais (Wechselkontakt)
k Einstellbare Schalthysterese
k Einfache, platzsparende Montage
k Zeitverzögerte Einschaltung nach Netz-
Ein wählbar, z. B. für zeitversetztes
Starten mehrerer Aggregate
k Dreistellige LCD-Anzeige mit Sonder-
zeichen für °C und °F
k Codegeschützte Parameterebene
k Setup-Programm zur Konfiguration und
Archivierung per PC
k Kundenspezifische Linearisierung über
Tabellenfunktion im Setup-Programm
k UL-Zulassung beantragt
Seite 1/3
