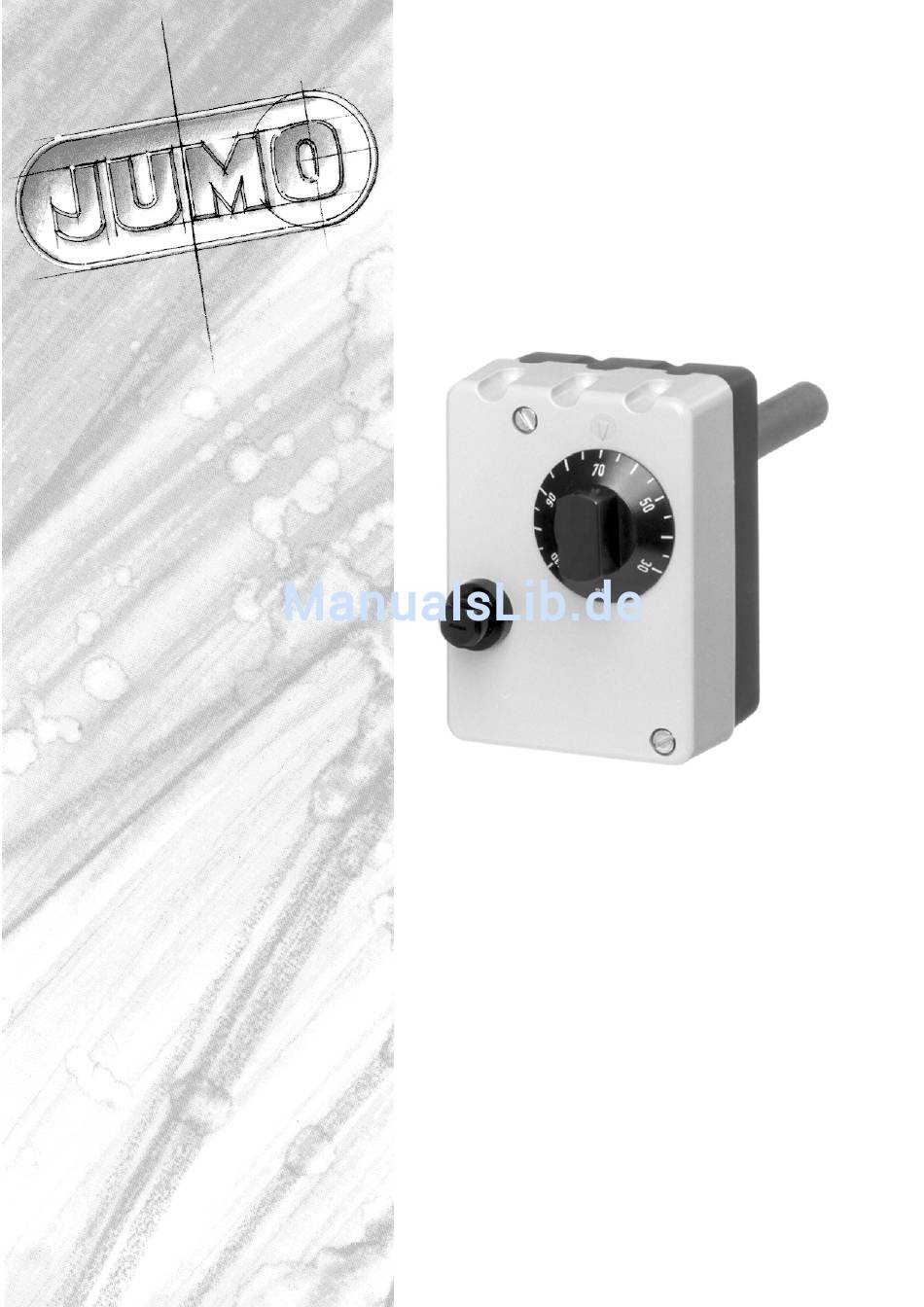

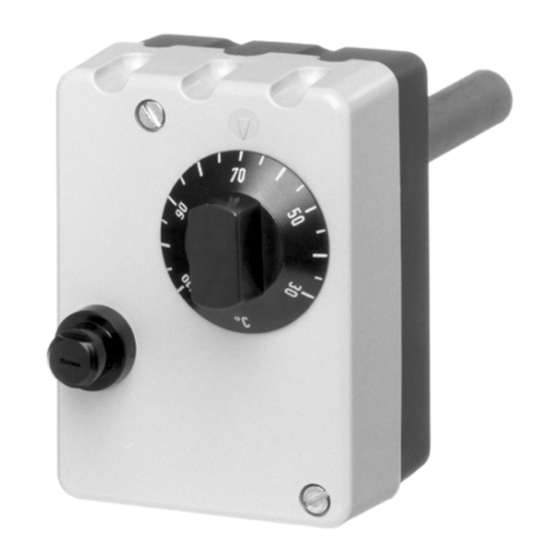

- Seite 1 Heizungs-Thermostat Typenreihe AMHs-1-80 B 60.3045.0 Betriebsanleitung 11.06 / 00330555...
-
Seite 3: Typografische Konventionen
Typografische Konventionen Die Zeichen für Vorsicht und Achtung werden in dieser Betriebsanlei- Warnende Zeichen tung unter folgenden Bedingungen verwendet: Vorsicht: Dieses Zeichen wird benutzt, wenn es durch ungenaues Befolgen oder Nichtbefolgen von Anweisungen zu Personenschäden kommen kann! Achtung: Dieses Zeichen wird benutzt, wenn es durch ungenaues Befolgen oder Nichtbefolgen von Anweisungen zu Beschädigungen von Geräten oder Daten kommen kann! Hinweisende... -
Seite 4: Inhaltsverzeichnis
Inhalt Seite Allgemeines ....................... 3 Beschreibung ......................3 2.1 Typenerklärung ......................3 2.2 Funktion ........................3 2.3 Technische Beschreibung ................... 4 2.4 Technische Daten ....................... 5 2.5 Anschlußarten und Schutzhülsen ................7 Montage ........................8 3.1 Temperaturfühler mit Schutzhülse ................8 3.2 Befestigung des Gehäuses.................. -
Seite 5: Allgemeines
STB = Sicherheitstemperaturbegrenzer Heizungs-Thermostate der Typenreihe AMH entsprechen der VDE 0631 Baumusterprüfung nach: - DIN 3440 - Druckgeräterichtlinie 97/23/EG Die Konfirmitätserklärungen finden Sie im Internet unter: www.jumo.net Produkte Thermostate Typenblatt 60.3045 oder Zusendung auf Anforderung. 2.1 Typenerklärung AMH . - . - . . -
Seite 6: Funktion
Beschreibung 2.2 Funktion Der Thermostat arbeitet nach dem Prinzip der Flüssigkeitsausdehnung. Ändert sich die Temperatur in einem flüssigkeitgefüllten Fühlersystem, so ändert sich das Volumen. Der daraus resultierende Hub der Membra- ne betätigt über Hebel den Mikroschalter. Zum Erfassen der Temperatur dient nur der Temperaturfühler. Wird bei steigender Temperatur der eingestellte Sollwert erreicht, schal- Schaltfunktion TR tet der Regler die Kontaktverbindung 4-5 auf 4-3. -
Seite 7: Technische Daten
Beschreibung 2.4 Technische Daten Maximaler Schaltstrom zwischen den Klemmen Schaltleistung AMHs-1-80 1-5, 1-3 AC 230 V, 10(2) A, cos ϕ = 1 (0,6) DC 230 V, 0,25 A AMHs-1-80/U 3-4, 3-6 AC 230 V, 10(2) A, cos ϕ = 1 (0,6) DC 230 V, 0,25 A AC 230 V, 2 (0,4) A, cos ϕ... - Seite 8 Beschreibung Schaltkopf, Fernleitung, Temperaturfühler Zulässige Lager- temperatur maximal +50° C minimal -50° C Wasser (Dampf) Betriebsmedium in Wasser ≤ 45 s Zeitkonstante gemäß EN 60 730-1 Wirkungsweise Typ 2BL = automatische Wirkungsweise mit Mikro-Abschaltung im Betrieb, die keine Hilfsenergiequelle benötigt Typ 2BK = automatische Wirkungsweise mit Mikro-Abschaltung im Betrieb, mit Bruchsicherung beliebig...
-
Seite 9: Anschlußarten Und Schutzhülsen
Beschreibung 2.5 Anschlußart und Schutzhülsen Schutzhülse UH Zulässige Außendruckbe- 16 bar, 110° C aufschlagung Schutzhülse U Werkstoff von Rohr und Nippel: CuZn ° C Rohrdurchmesser 15 x 0,75 mm Hinweis: Wegen der allgemeinen Ansprechgenauigkeit dürfen die Geräte nur mit den werkseitig mitgelieferten Schutzhülsen verwendet werden. Mehrfachbelegung von Schutzhülsen sind nur mit 2 oder 3 Rundfühlern mit Ø... -
Seite 10: Montage
3 Montage 3.1 Temperaturfühler mit Schutzhülse Die Erfassung der Temperatur erfolgt am Tempera- turfühler. Der Temperaturfühler muß auf der gesam- ten Länge in das Medium eingetaucht sein, da sonst größere Schaltpunktabweichungen auftreten (1) Fernleitung (2) Temperaturfühler (3) Schutzhülse (4) Andrückfeder 3.2 Befestigung des Gehäuses Bei Kurzzeichen „s“... -
Seite 11: Anschlußbild
Montage Anschließen Leitung durch die Pg-Verschraubung (3) führen und entsprechend dem Ansschluß- bild an die Anschlußklemmen (2) und Schutzleiter (PE) anschließen. Gehäusedeckel schließen. Kabeleinführung Serienmäßig zwei Würgenippel M16x1,5. Anschlußverbindung Schraubklemmen; bis 2,5 mm Leitungsquerschnitt. Gemäß EN 60730 T1/2.10; Anschlußverbindung: Die Leitung kann ohne Sonderwerkzeug ange- bracht oder ersetzt werden, unter Verwendung von genormten Leitungen ohne besondere Zurichtung (Anbringungsart Typ X). -
Seite 12: Entriegeln Des Stb
4 Entriegeln des STB Nach Unterschreiten des eingestellten Grenzwertes (Gefahrentemperatur) um ca. 10K kann der Sprungschalter entriegelt werden. Hutmutter (4) abschrauben. Rücksteller (5) nach unten drücken, bis der Sprungschalter entriegelt ist. Hutmutter (4) aufschrauben. -
Seite 13: Sollwerteinstellung
5 Sollwerteinstellung (5) Sollwertzeiger (6) Sollwertsteller mit Temperaturskala (7) Skaleneinteilung 6 Abmessungen 7 Wartung Der Aufbau-Thermostat Typ AMHs-1-80 ist wartungsfrei. Im Falle einer Störung stehen Ihnen die Mitarbeiter unserer Außenbüros und Niederlas- sungen mit Beratung und Service zur Verfügung. - Seite 16 JUMO GmbH & Co. KG JUMO Mess- und Regelgeräte JUMO Mess- und Regeltechnik AG Ges.m.b.H. Hausadresse: Laubisrütistrasse 70 Moltkestraße 13 - 31 8712 Stäfa, Switzerland Pfarrgasse 48 36039 Fulda, Germany Telefon: +41 44 928 24 44 1232 Wien, Austria Lieferadresse:...
