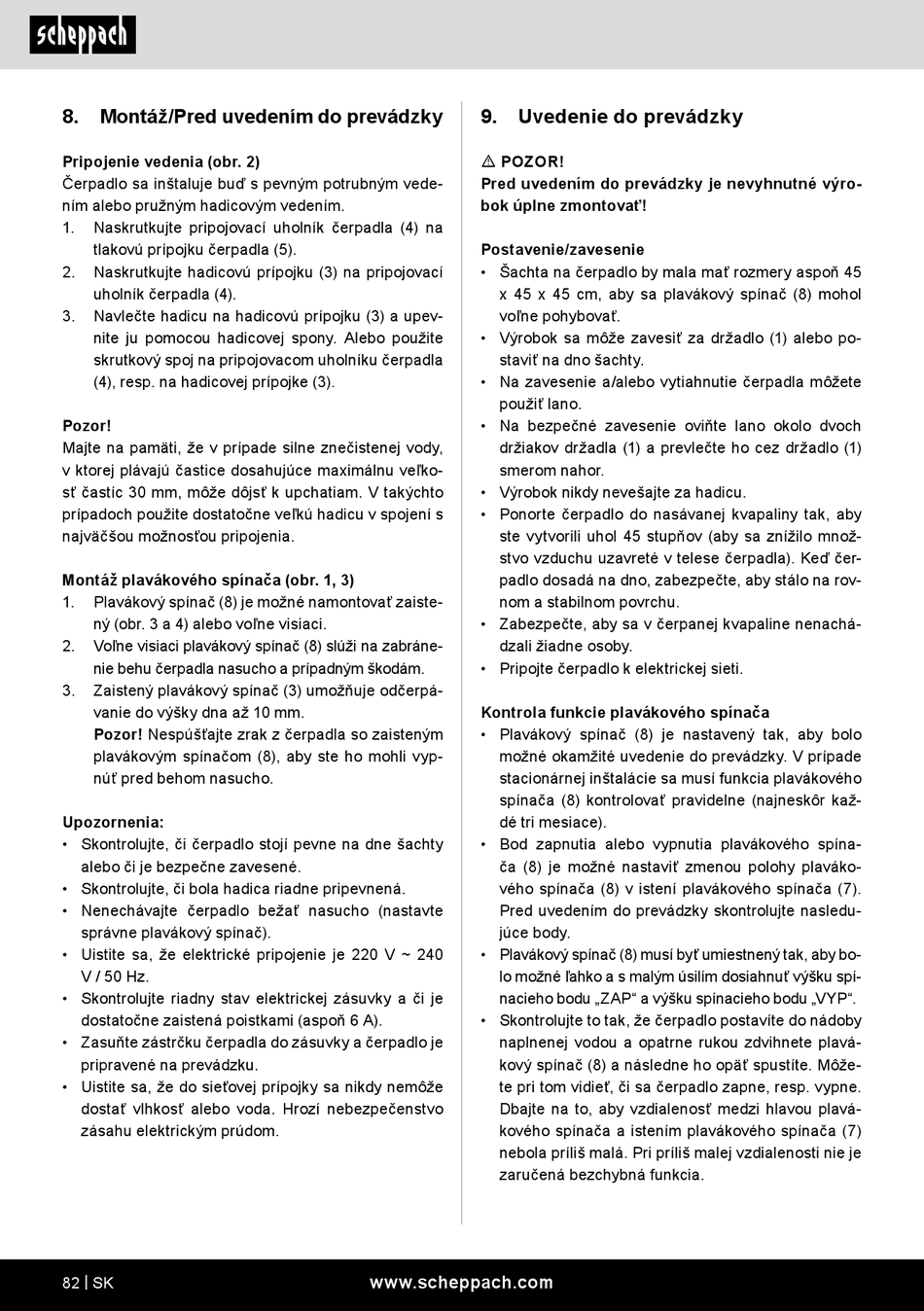

8. Montáž/Pred uvedením do prevádzky
Pripojenie vedenia (obr. 2)
Čerpadlo sa inštaluje buď s pevným potrubným vede-
ním alebo pružným hadicovým vedením.
1. Naskrutkujte pripojovací uholník čerpadla (4) na
tlakovú prípojku čerpadla (5).
2. Naskrutkujte hadicovú prípojku (3) na pripojovací
uholník čerpadla (4).
3. Navlečte hadicu na hadicovú prípojku (3) a upev-
nite ju pomocou hadicovej spony. Alebo použite
skrutkový spoj na pripojovacom uholníku čerpadla
(4), resp. na hadicovej prípojke (3).
Pozor!
Majte na pamäti, že v prípade silne znečistenej vody,
v ktorej plávajú častice dosahujúce maximálnu veľko-
sť častíc 30 mm, môže dôjsť k upchatiam. V takýchto
prípadoch použite dostatočne veľkú hadicu v spojení s
najväčšou možnosťou pripojenia.
Montáž plavákového spínača (obr. 1, 3)
1. Plavákový spínač (8) je možné namontovať zaiste-
ný (obr. 3 a 4) alebo voľne visiaci.
2. Voľne visiaci plavákový spínač (8) slúži na zabráne-
nie behu čerpadla nasucho a prípadným škodám.
3. Zaistený plavákový spínač (3) umožňuje odčerpá-
vanie do výšky dna až 10 mm.
Pozor! Nespúšťajte zrak z čerpadla so zaisteným
plavákovým spínačom (8), aby ste ho mohli vyp-
núť pred behom nasucho.
Upozornenia:
• Skontrolujte, či čerpadlo stojí pevne na dne šachty
alebo či je bezpečne zavesené.
• Skontrolujte, či bola hadica riadne pripevnená.
• Nenechávajte čerpadlo bežať nasucho (nastavte
správne plavákový spínač).
• Uistite sa, že elektrické pripojenie je 220 V ~ 240
V / 50 Hz.
• Skontrolujte riadny stav elektrickej zásuvky a či je
dostatočne zaistená poistkami (aspoň 6 A).
• Zasuňte zástrčku čerpadla do zásuvky a čerpadlo je
pripravené na prevádzku.
• Uistite sa, že do sieťovej prípojky sa nikdy nemôže
dostať vlhkosť alebo voda. Hrozí nebezpečenstvo
zásahu elektrickým prúdom.
82 | SK
9. Uvedenie do prevádzky
m POZOR!
Pred uvedením do prevádzky je nevyhnutné výro-
bok úplne zmontovať!
Postavenie/zavesenie
• Šachta na čerpadlo by mala mať rozmery aspoň 45
x 45 x 45 cm, aby sa plavákový spínač (8) mohol
voľne pohybovať.
• Výrobok sa môže zavesiť za držadlo (1) alebo po-
staviť na dno šachty.
• Na zavesenie a/alebo vytiahnutie čerpadla môžete
použiť lano.
• Na bezpečné zavesenie oviňte lano okolo dvoch
držiakov držadla (1) a prevlečte ho cez držadlo (1)
smerom nahor.
• Výrobok nikdy nevešajte za hadicu.
• Ponorte čerpadlo do nasávanej kvapaliny tak, aby
ste vytvorili uhol 45 stupňov (aby sa znížilo množ-
stvo vzduchu uzavreté v telese čerpadla). Keď čer-
padlo dosadá na dno, zabezpečte, aby stálo na rov-
nom a stabilnom povrchu.
• Zabezpečte, aby sa v čerpanej kvapaline nenachá-
dzali žiadne osoby.
• Pripojte čerpadlo k elektrickej sieti.
Kontrola funkcie plavákového spínača
• Plavákový spínač (8) je nastavený tak, aby bolo
možné okamžité uvedenie do prevádzky. V prípade
stacionárnej inštalácie sa musí funkcia plavákového
spínača (8) kontrolovať pravidelne (najneskôr kaž-
dé tri mesiace).
• Bod zapnutia alebo vypnutia plavákového spína-
ča (8) je možné nastaviť zmenou polohy plaváko-
vého spínača (8) v istení plavákového spínača (7).
Pred uvedením do prevádzky skontrolujte nasledu-
júce body.
• Plavákový spínač (8) musí byť umiestnený tak, aby bo-
lo možné ľahko a s malým úsilím dosiahnuť výšku spí-
nacieho bodu „ZAP" a výšku spínacieho bodu „VYP".
• Skontrolujte to tak, že čerpadlo postavíte do nádoby
naplnenej vodou a opatrne rukou zdvihnete plavá-
kový spínač (8) a následne ho opäť spustíte. Môže-
te pri tom vidieť, či sa čerpadlo zapne, resp. vypne.
Dbajte na to, aby vzdialenosť medzi hlavou plavá-
kového spínača a istením plavákového spínača (7)
nebola príliš malá. Pri príliš malej vzdialenosti nie je
zaručená bezchybná funkcia.
