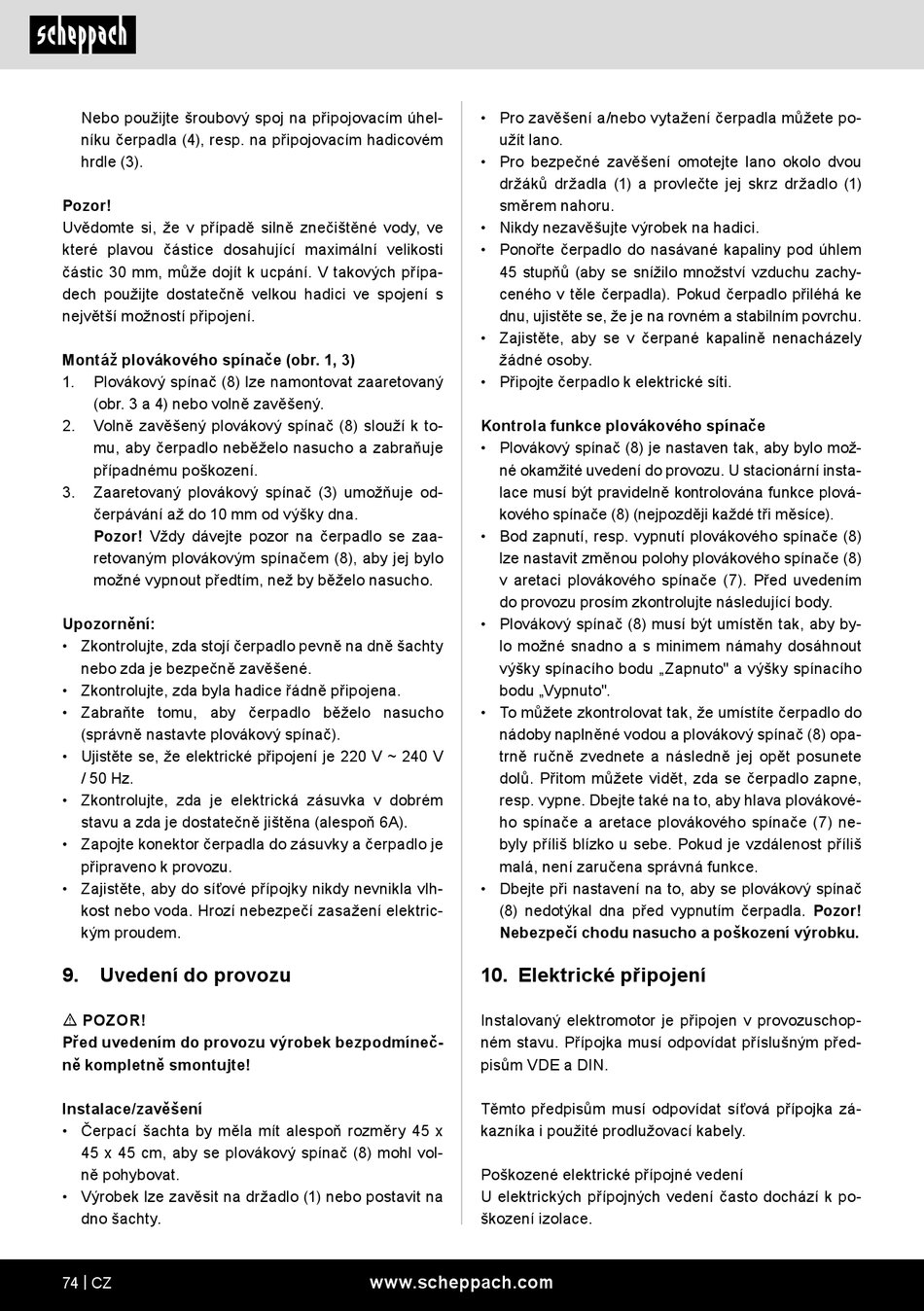

Nebo použijte šroubový spoj na připojovacím úhel-
níku čerpadla (4), resp. na připojovacím hadicovém
hrdle (3).
Pozor!
Uvědomte si, že v případě silně znečištěné vody, ve
které plavou částice dosahující maximální velikosti
částic 30 mm, může dojít k ucpání. V takových přípa-
dech použijte dostatečně velkou hadici ve spojení s
největší možností připojení.
Montáž plovákového spínače (obr. 1, 3)
1.
Plovákový spínač (8) lze namontovat zaaretovaný
(obr. 3 a 4) nebo volně zavěšený.
2.
Volně zavěšený plovákový spínač (8) slouží k to-
mu, aby čerpadlo neběželo nasucho a zabraňuje
případnému poškození.
3.
Zaaretovaný plovákový spínač (3) umožňuje od-
čerpávání až do 10 mm od výšky dna.
Pozor! Vždy dávejte pozor na čerpadlo se zaa-
retovaným plovákovým spínačem (8), aby jej bylo
možné vypnout předtím, než by běželo nasucho.
Upozornění:
• Zkontrolujte, zda stojí čerpadlo pevně na dně šachty
nebo zda je bezpečně zavěšené.
• Zkontrolujte, zda byla hadice řádně připojena.
• Zabraňte tomu, aby čerpadlo běželo nasucho
(správně nastavte plovákový spínač).
• Ujistěte se, že elektrické připojení je 220 V ~ 240 V
/ 50 Hz.
• Zkontrolujte, zda je elektrická zásuvka v dobrém
stavu a zda je dostatečně jištěna (alespoň 6A).
• Zapojte konektor čerpadla do zásuvky a čerpadlo je
připraveno k provozu.
• Zajistěte, aby do síťové přípojky nikdy nevnikla vlh-
kost nebo voda. Hrozí nebezpečí zasažení elektric-
kým proudem.
9.
Uvedení do provozu
m POZOR!
Před uvedením do provozu výrobek bezpodmíneč-
ně kompletně smontujte!
Instalace/zavěšení
• Čerpací šachta by měla mít alespoň rozměry 45 x
45 x 45 cm, aby se plovákový spínač (8) mohl vol-
ně pohybovat.
• Výrobek lze zavěsit na držadlo (1) nebo postavit na
dno šachty.
74 | CZ
• Pro zavěšení a/nebo vytažení čerpadla můžete po-
užít lano.
• Pro bezpečné zavěšení omotejte lano okolo dvou
držáků držadla (1) a provlečte jej skrz držadlo (1)
směrem nahoru.
• Nikdy nezavěšujte výrobek na hadici.
• Ponořte čerpadlo do nasávané kapaliny pod úhlem
45 stupňů (aby se snížilo množství vzduchu zachy-
ceného v těle čerpadla). Pokud čerpadlo přiléhá ke
dnu, ujistěte se, že je na rovném a stabilním povrchu.
• Zajistěte, aby se v čerpané kapalině nenacházely
žádné osoby.
• Připojte čerpadlo k elektrické síti.
Kontrola funkce plovákového spínače
• Plovákový spínač (8) je nastaven tak, aby bylo mož-
né okamžité uvedení do provozu. U stacionární insta-
lace musí být pravidelně kontrolována funkce plová-
kového spínače (8) (nejpozději každé tři měsíce).
• Bod zapnutí, resp. vypnutí plovákového spínače (8)
lze nastavit změnou polohy plovákového spínače (8)
v aretaci plovákového spínače (7). Před uvedením
do provozu prosím zkontrolujte následující body.
• Plovákový spínač (8) musí být umístěn tak, aby by-
lo možné snadno a s minimem námahy dosáhnout
výšky spínacího bodu „Zapnuto" a výšky spínacího
bodu „Vypnuto".
• To můžete zkontrolovat tak, že umístíte čerpadlo do
nádoby naplněné vodou a plovákový spínač (8) opa-
trně ručně zvednete a následně jej opět posunete
dolů. Přitom můžete vidět, zda se čerpadlo zapne,
resp. vypne. Dbejte také na to, aby hlava plovákové-
ho spínače a aretace plovákového spínače (7) ne-
byly příliš blízko u sebe. Pokud je vzdálenost příliš
malá, není zaručena správná funkce.
• Dbejte při nastavení na to, aby se plovákový spínač
(8) nedotýkal dna před vypnutím čerpadla. Pozor!
Nebezpečí chodu nasucho a poškození výrobku.
10. Elektrické připojení
Instalovaný elektromotor je připojen v provozuschop-
ném stavu. Přípojka musí odpovídat příslušným před-
pisům VDE a DIN.
Těmto předpisům musí odpovídat síťová přípojka zá-
kazníka i použité prodlužovací kabely.
Poškozené elektrické přípojné vedení
U elektrických přípojných vedení často dochází k po-
škození izolace.
