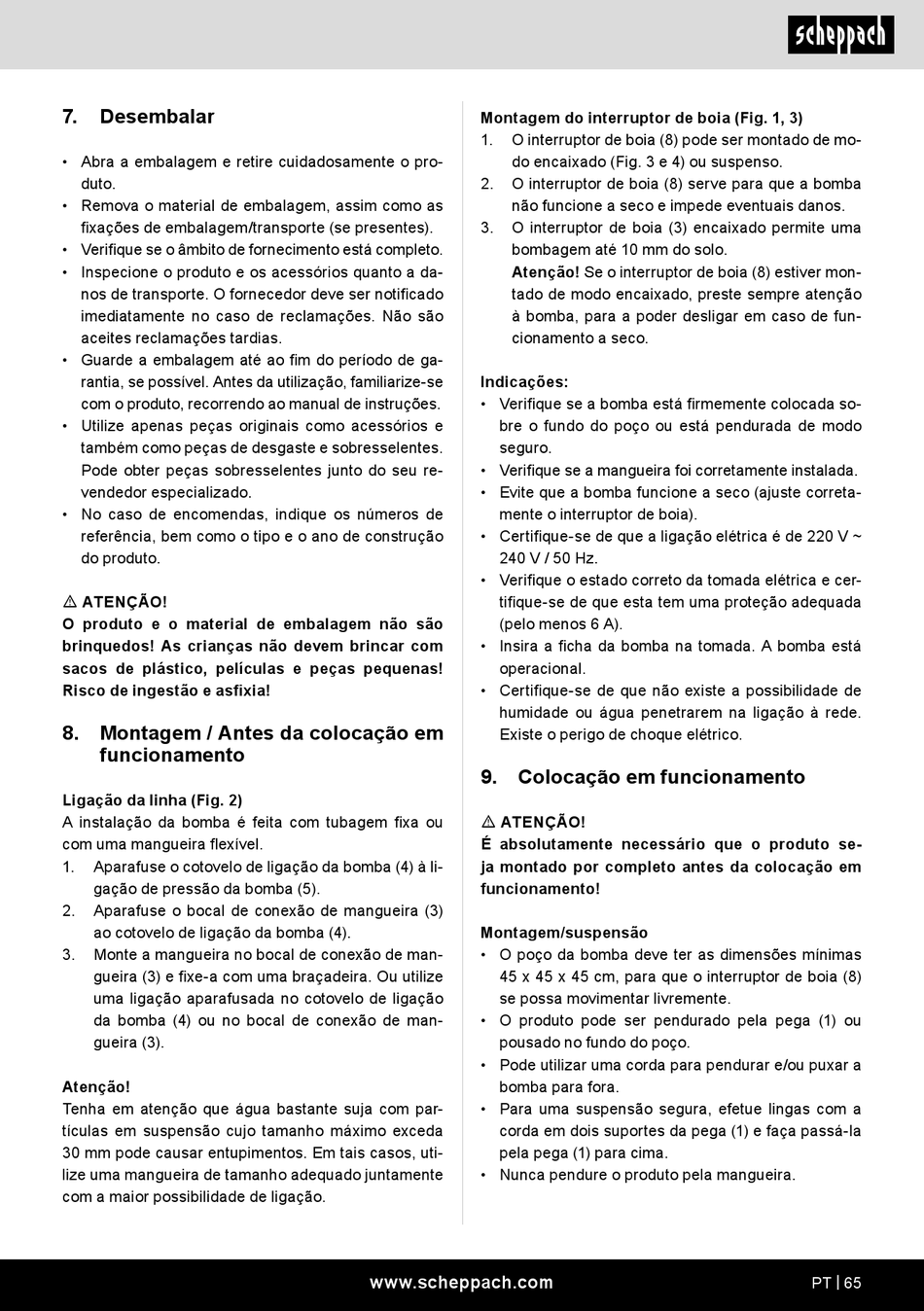

Scheppach DWP400 Originalbetriebsanleitung Seite 65

7. Desembalar
• Abra a embalagem e retire cuidadosamente o pro-
duto.
• Remova o material de embalagem, assim como as
fixações de embalagem/transporte (se presentes).
• Verifique se o âmbito de fornecimento está completo.
• Inspecione o produto e os acessórios quanto a da-
nos de transporte. O fornecedor deve ser notificado
imediatamente no caso de reclamações. Não são
aceites reclamações tardias.
• Guarde a embalagem até ao fim do período de ga-
rantia, se possível. Antes da utilização, familiarize-se
com o produto, recorrendo ao manual de instruções.
• Utilize apenas peças originais como acessórios e
também como peças de desgaste e sobresselentes.
Pode obter peças sobresselentes junto do seu re-
vendedor especializado.
• No caso de encomendas, indique os números de
referência, bem como o tipo e o ano de construção
do produto.
m ATENÇÃO!
O produto e o material de embalagem não são
brinquedos! As crianças não devem brincar com
sacos de plástico, películas e peças pequenas!
Risco de ingestão e asfixia!
8. Montagem / Antes da colocação em
funcionamento
Ligação da linha (Fig. 2)
A instalação da bomba é feita com tubagem fixa ou
com uma mangueira flexível.
1. Aparafuse o cotovelo de ligação da bomba (4) à li-
gação de pressão da bomba (5).
2. Aparafuse o bocal de conexão de mangueira (3)
ao cotovelo de ligação da bomba (4).
3. Monte a mangueira no bocal de conexão de man-
gueira (3) e fixe-a com uma braçadeira. Ou utilize
uma ligação aparafusada no cotovelo de ligação
da bomba (4) ou no bocal de conexão de man-
gueira (3).
Atenção!
Tenha em atenção que água bastante suja com par-
tículas em suspensão cujo tamanho máximo exceda
30 mm pode causar entupimentos. Em tais casos, uti-
lize uma mangueira de tamanho adequado juntamente
com a maior possibilidade de ligação.
Montagem do interruptor de boia (Fig. 1, 3)
1. O interruptor de boia (8) pode ser montado de mo-
do encaixado (Fig. 3 e 4) ou suspenso.
2. O interruptor de boia (8) serve para que a bomba
não funcione a seco e impede eventuais danos.
3. O interruptor de boia (3) encaixado permite uma
bombagem até 10 mm do solo.
Atenção! Se o interruptor de boia (8) estiver mon-
tado de modo encaixado, preste sempre atenção
à bomba, para a poder desligar em caso de fun-
cionamento a seco.
Indicações:
• Verifique se a bomba está firmemente colocada so-
bre o fundo do poço ou está pendurada de modo
seguro.
• Verifique se a mangueira foi corretamente instalada.
• Evite que a bomba funcione a seco (ajuste correta-
mente o interruptor de boia).
• Certifique-se de que a ligação elétrica é de 220 V ~
240 V / 50 Hz.
• Verifique o estado correto da tomada elétrica e cer-
tifique-se de que esta tem uma proteção adequada
(pelo menos 6 A).
• Insira a ficha da bomba na tomada. A bomba está
operacional.
• Certifique-se de que não existe a possibilidade de
humidade ou água penetrarem na ligação à rede.
Existe o perigo de choque elétrico.
9. Colocação em funcionamento
m ATENÇÃO!
É absolutamente necessário que o produto se-
ja montado por completo antes da colocação em
funcionamento!
Montagem/suspensão
• O poço da bomba deve ter as dimensões mínimas
45 x 45 x 45 cm, para que o interruptor de boia (8)
se possa movimentar livremente.
• O produto pode ser pendurado pela pega (1) ou
pousado no fundo do poço.
• Pode utilizar uma corda para pendurar e/ou puxar a
bomba para fora.
• Para uma suspensão segura, efetue lingas com a
corda em dois suportes da pega (1) e faça passá-la
pela pega (1) para cima.
• Nunca pendure o produto pela mangueira.
www.scheppach.com PT | 65
