9.1.3 0 –10V Steuersignal
Alternativ können auch Umwälzpumpen mit Netzspan-
nung 230V und Steuersignal 0–10V eingesetzt werden.
In solchen Fällen sind unter Menüebene 2.5 (s. Kap. 8.2.5)
die jeweiligen Pumpen auf „Typ: 0-10V" einzustellen. Es
ist zu beachten, dass die Umwälzpumpen über eine elek-
trisch ansteuerbare Abschaltung verfügen, z.B. mittels
Zusatzmodul. Zudem ist in der Pumpen-Software die
Einstellung zu wählen, welche die Verarbeitung des
0-10V-Signals erlaubt.

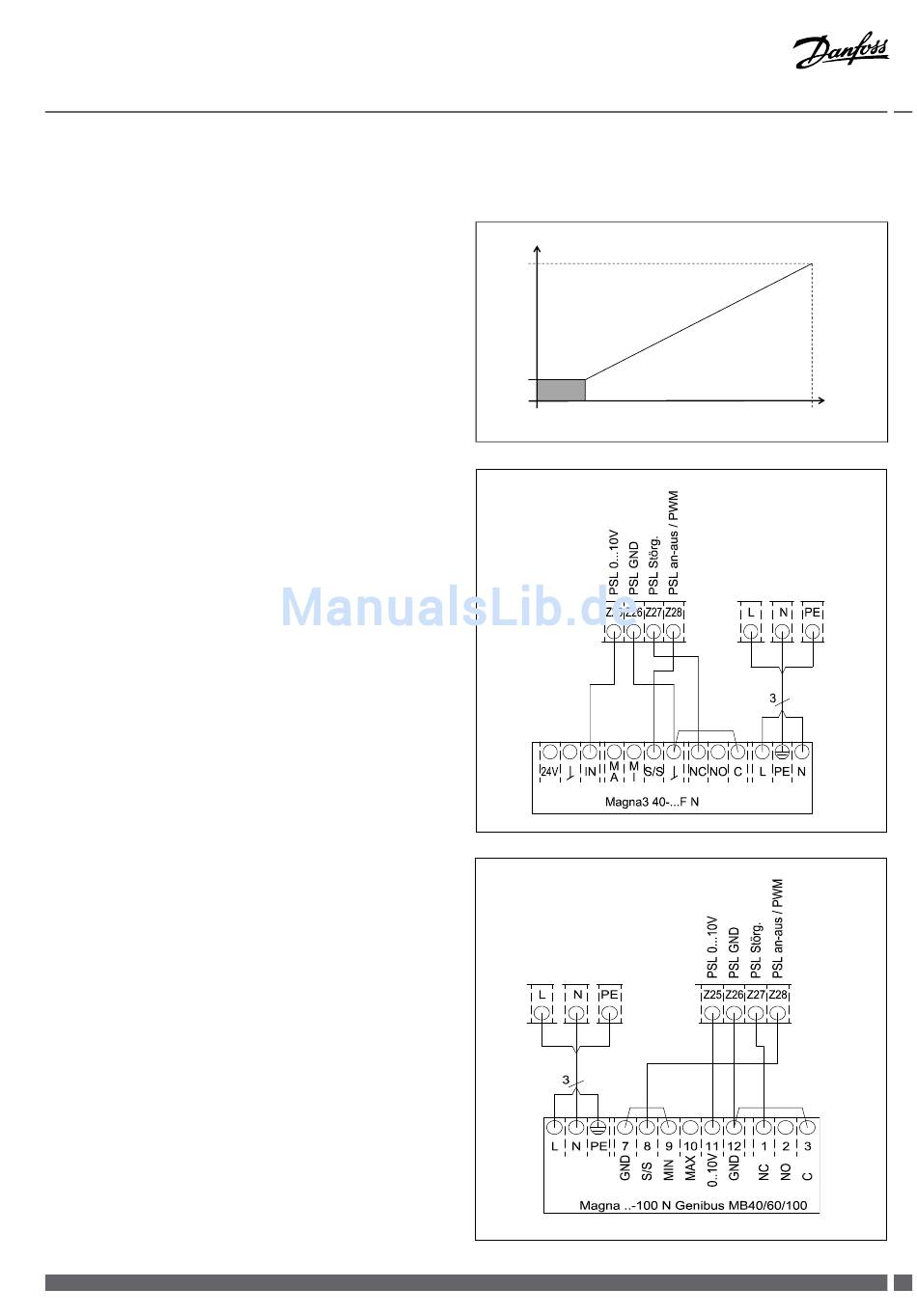

Beispiel: elektrische Verdrahtung Umwälzpumpe mit 0-10V
Ansteuerung (z.B. Grundfos MAGNA3)
Beispiel: elektrische Verdrahtung Umwälzpumpe mit 0-10V
Ansteuerung (z.B. Grundfos MAGNA mit GeniBus-Modul)
Danfoss District Energy
ThermoControl - 3
Beispiel 0 -10V Steuersignal für die Umwälzpumpe
Drehzahl
maximal
minimal
aus
0
VI.JM.F1.03
0-10V
10
Steuersignal
23
