Bedienungsanleitung
9.

Inbetriebnahme

Bei der Inbetriebnahme ist der Anlagentyp zu wählen.
Dazu wechselt man in die Menüebene 3.1 (s. Kap. 8.3.1)
und wählt für das Speicherladesystem MultiHeat den
Anlagentyp mit der entsprechenden Regelungsvariante.
Die verschiedenen Anlagentypen werden in Kap. 4 dar-
gestellt und unterscheiden sich durch die heizungsseitige
Regelungsvariante am Nacherwärmer. Nach Auswahl des

9.1 Auswahl Pumpensignal

Die Pumpen der von Danfoss gelieferten Speicherlade-
systeme MultiHeat sind für Netzspannung 230V und
Ansteuerung durch PWM-Steuersignal (Pulsweiten-
modulation) ausgeführt.
In einem Anlagentyp ist der Mischbetrieb von Pumpen
mit PWM Steuersignal und Pumpen mit 0-10V Steuer-
signal möglich. Die erforderlichen Einstellungen sind
nachfolgend beschrieben.

9.1.1 PWM-Steuersignal

Die Umwälzpumpen auf der Heizungsseite „PHZG" und
"PSol" verfügen über eine PWM-Signalcharakteristik,
welche bei Bruch des Signalkabels zur Abschaltung der
Pumpe führt. Diese Signalcharakteristik („Typ: PWM") ist
unter Menüebene 2.5 (s. Kap. 8.2.5) einstellbar.
.
ACHTUNG!
Die Netzspannung 230V liegt auch bei Unter-
brechung des Signalkabels weiterhin an der Pumpe an!

9.1.2 Inverses PWM-Steuersignal

Die Umwälzpumpen auf der Trinkwasserseite (PSL u.
PZW) verfügen über eine inverse PWM-Signalcharak-
teristik, welches bei Bruch des Signalkabels zur Volllast
der Pumpe führt. Diese Signalcharakteristik („Typ: PWM
inv") ist unter Menüebene 2.5 (s. Kap. 8.2.5) einstellbar.
22 DEN - SMT / PL
ThermoControl - 3
Anlagentyps erfolgt ein Neustart des Reglers; die Standard-
werte werden geladen. Um die Pumpen ansteuern zu kön-
nen, ist die Auswahl des Pumpensignals wie nachstehend
beschrieben erforderlich.

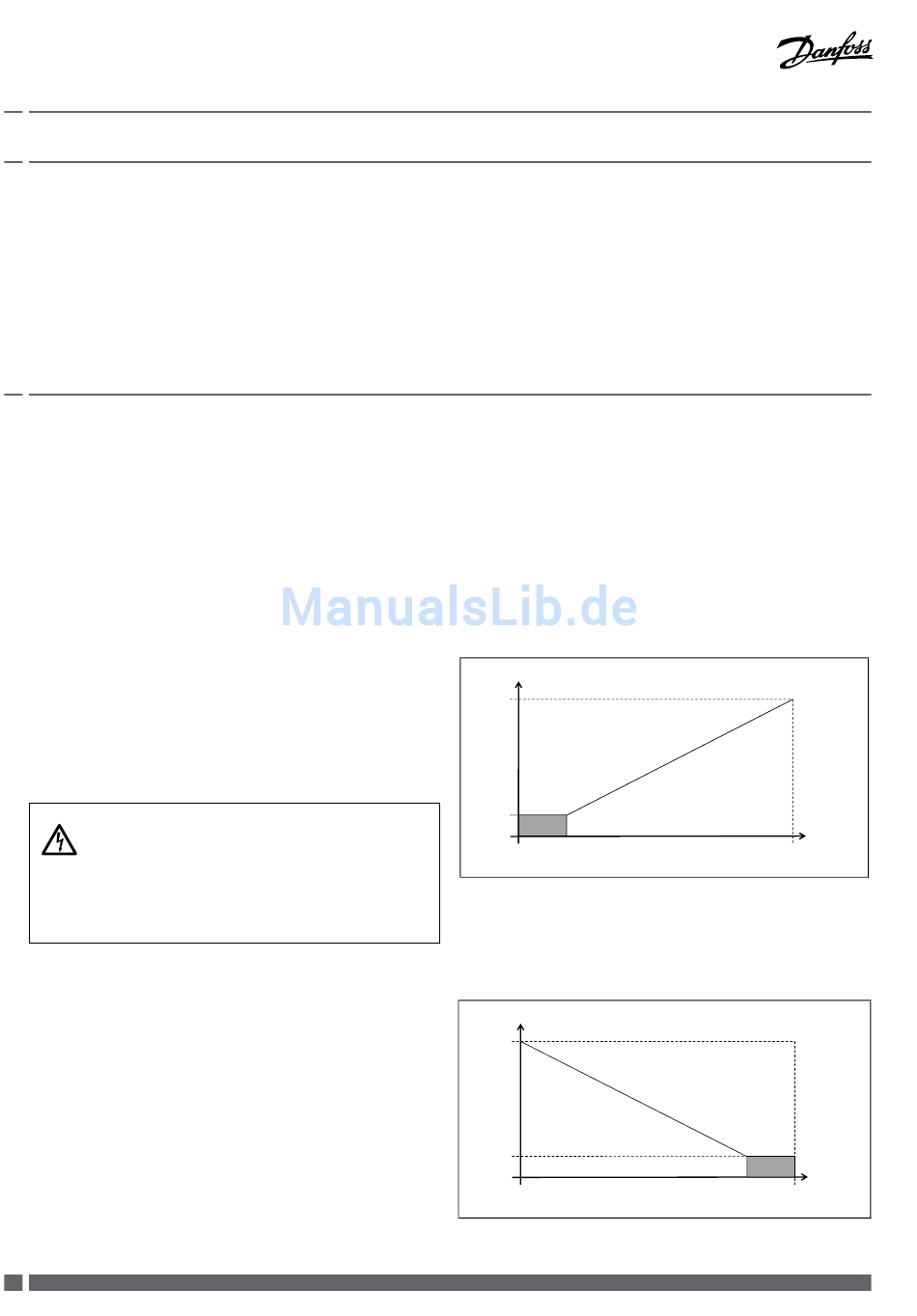

Beispiel PWM-Signal für
die Umwälzpumpe PHZG und PSol:
Drehzahl
maximal
minimal
aus
0%
Bezeichnung Grundfos: PWM profile C
Bezeichnung Wilo: PWM signal logic 2
Beispiel PWM-Signal für die Umwälzpumpe
PSL und PZW:
Drehzahl
maximal
minimal
aus
0%
Bezeichnung Grundfos: PWM profile
Bezeichnung Wilo: PWM signal logic 1
VI.JM.F1.03
PWM
100%
Steuersignal
PWM
100%
Steuersignal
