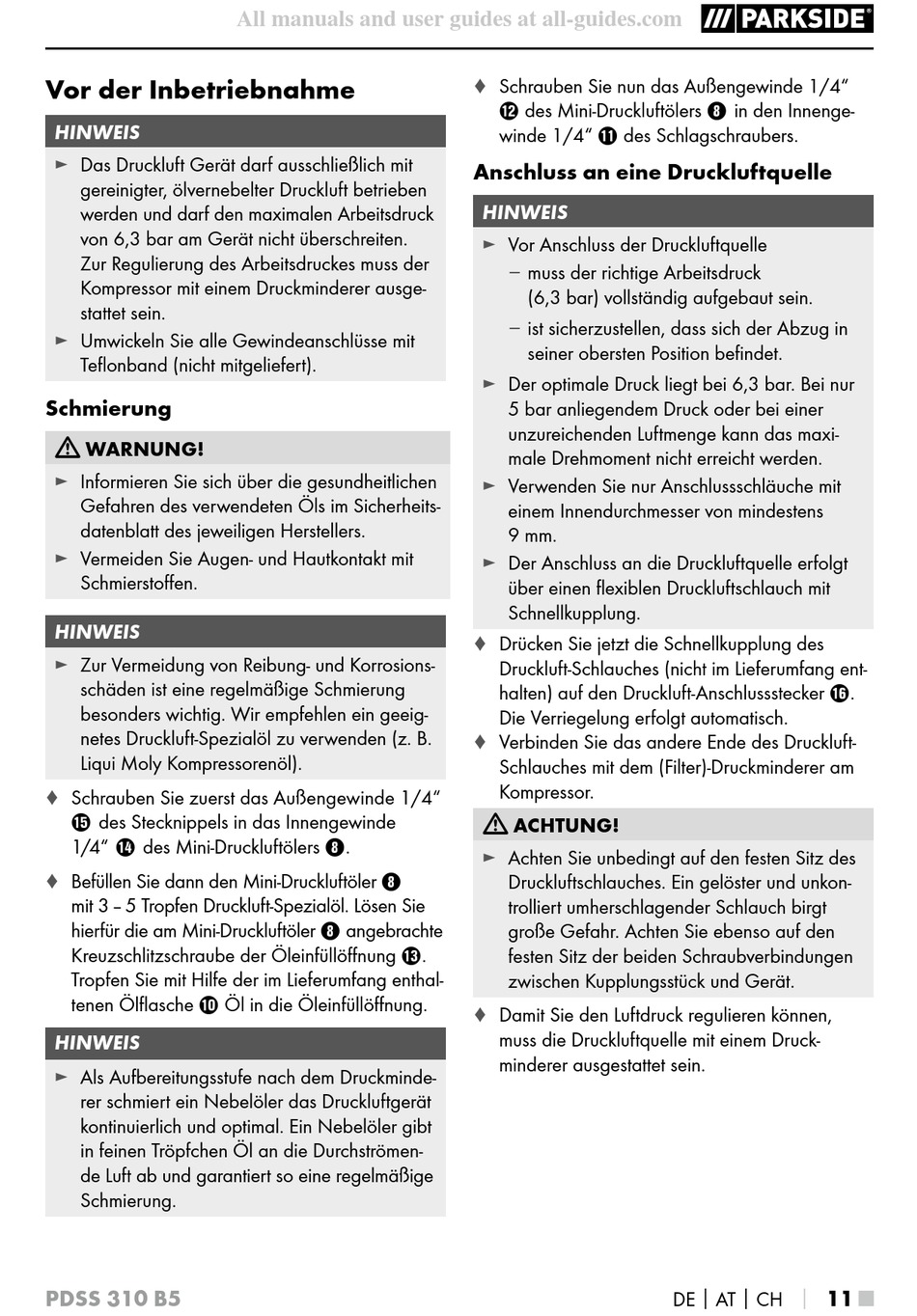

Parkside PDSS 310 B5 Originalbetriebsanleitung Seite 15

Vor der Inbetriebnahme
HINWEIS
► Das Druckluft Gerät darf ausschließlich mit
gereinigter, ölvernebelter Druckluft betrieben
werden und darf den maximalen Arbeitsdruck
von 6,3 bar am Gerät nicht überschreiten .
Zur Regulierung des Arbeitsdruckes muss der
Kompressor mit einem Druckminderer ausge-
stattet sein .
► Umwickeln Sie alle Gewindeanschlüsse mit
Teflonband (nicht mitgeliefert) .
Schmierung
WARNUNG!
► Informieren Sie sich über die gesundheitlichen
Gefahren des verwendeten Öls im Sicherheits-
datenblatt des jeweiligen Herstellers .
► Vermeiden Sie Augen- und Hautkontakt mit
Schmierstoffen .
HINWEIS
► Zur Vermeidung von Reibung- und Korrosions-
schäden ist eine regelmäßige Schmierung
besonders wichtig . Wir empfehlen ein geeig-
netes Druckluft-Spezialöl zu verwenden (z . B .
Liqui Moly Kompressorenöl) .
♦ Schrauben Sie zuerst das Außengewinde 1/4"
t des Stecknippels in das Innengewinde
1/4" r des Mini-Druckluftölers 8 .
♦ Befüllen Sie dann den Mini-Druckluftöler 8
mit 3 – 5 Tropfen Druckluft-Spezialöl . Lösen Sie
hierfür die am Mini-Druckluftöler 8 angebrachte
Kreuzschlitzschraube der Öleinfüllöffnung e .
Tropfen Sie mit Hilfe der im Lieferumfang enthal-
tenen Ölflasche 0 Öl in die Öleinfüllöffnung .
HINWEIS
► Als Aufbereitungsstufe nach dem Druckminde-
rer schmiert ein Nebelöler das Druckluftgerät
kontinuierlich und optimal . Ein Nebelöler gibt
in feinen Tröpfchen Öl an die Durchströmen-
de Luft ab und garantiert so eine regelmäßige
Schmierung .
PDSS 310 B5
All manuals and user guides at all-guides.com
♦ Schrauben Sie nun das Außengewinde 1/4"
w des Mini-Druckluftölers 8 in den Innenge-
winde 1/4" q des Schlagschraubers .
Anschluss an eine Druckluftquelle
HINWEIS
► Vor Anschluss der Druckluftquelle
–
muss der richtige Arbeitsdruck
(6,3 bar) vollständig aufgebaut sein .
–
ist sicherzustellen, dass sich der Abzug in
seiner obersten Position befindet .
► Der optimale Druck liegt bei 6,3 bar . Bei nur
5 bar anliegendem Druck oder bei einer
unzureichenden Luftmenge kann das maxi-
male Drehmoment nicht erreicht werden .
► Verwenden Sie nur Anschlussschläuche mit
einem Innendurchmesser von mindestens
9 mm .
► Der Anschluss an die Druckluftquelle erfolgt
über einen flexiblen Druckluftschlauch mit
Schnellkupplung .
♦ Drücken Sie jetzt die Schnellkupplung des
Druckluft-Schlauches (nicht im Lieferumfang ent-
halten) auf den Druckluft-Anschlussstecker z .
Die Verriegelung erfolgt automatisch .
♦ Verbinden Sie das andere Ende des Druckluft-
Schlauches mit dem (Filter)-Druckminderer am
Kompressor .
ACHTUNG!
► Achten Sie unbedingt auf den festen Sitz des
Druckluftschlauches . Ein gelöster und unkon-
trolliert umherschlagender Schlauch birgt
große Gefahr . Achten Sie ebenso auf den
festen Sitz der beiden Schraubverbindungen
zwischen Kupplungsstück und Gerät .
♦ Damit Sie den Luftdruck regulieren können,
muss die Druckluftquelle mit einem Druck-
minderer ausgestattet sein .
DE │ AT │ CH │ 11 ■
