10 Elektrischer Anschluss

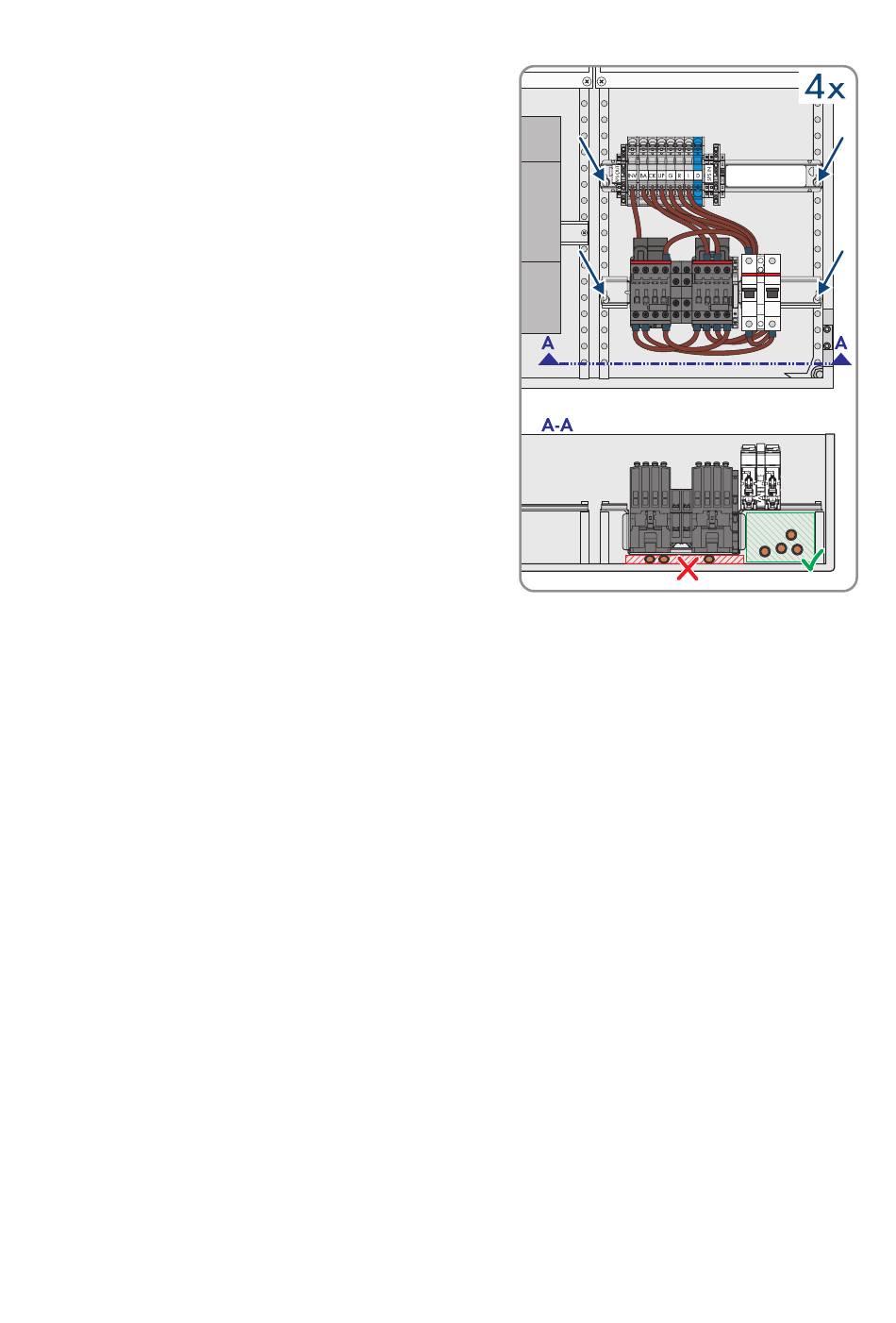

8. Schrauben der entfernten Hutschienen in die dafür
vorgesehenen Bohrungen in den Hutschienen der
Umschalteinrichtung einführen und anziehen.
Die Leistungsschütze der Umschalteinrichtung sind
tiefergelegt. Sicherstellen, dass keine Kabel unter
der Umschalteinrichtung eingequetscht werden.
10 Elektrischer Anschluss
10.1 Voraussetzungen für den elektrischen Anschluss

10.1.1 Anforderungen an das Signalkabel SPS-IN

Die Kabellänge und Kabelqualität haben Auswirkungen auf die Signalqualität. Beachten Sie die
folgenden Kabelanforderungen:
☐ Leitertyp: Kupferdraht
☐ Die Leiter müssen aus Volldraht oder Litze sein.
☐ Leiterquerschnitt: 0,2 mm² bis 1,5 mm²
☐ Außendurchmesser: max. 9 mm
☐ Abisolierlänge: 6 mm
☐ Nennspannung: Mindestens 600 V
☐ Maximale Länge der Leiter: 30 m
☐ Die Kabel- und Verlegeart müssen sich für den Einsatz und den Verwendungsort eignen.
10.1.2 Anforderungen an das AC-Kabel SPS-OUT für den
Anschluss am Wechselrichter
☐ Leitertyp: Kupferdraht
☐ Die Leiter müssen aus Volldraht oder Litze sein.
20 SMABackup3PKit-IA-de-10
