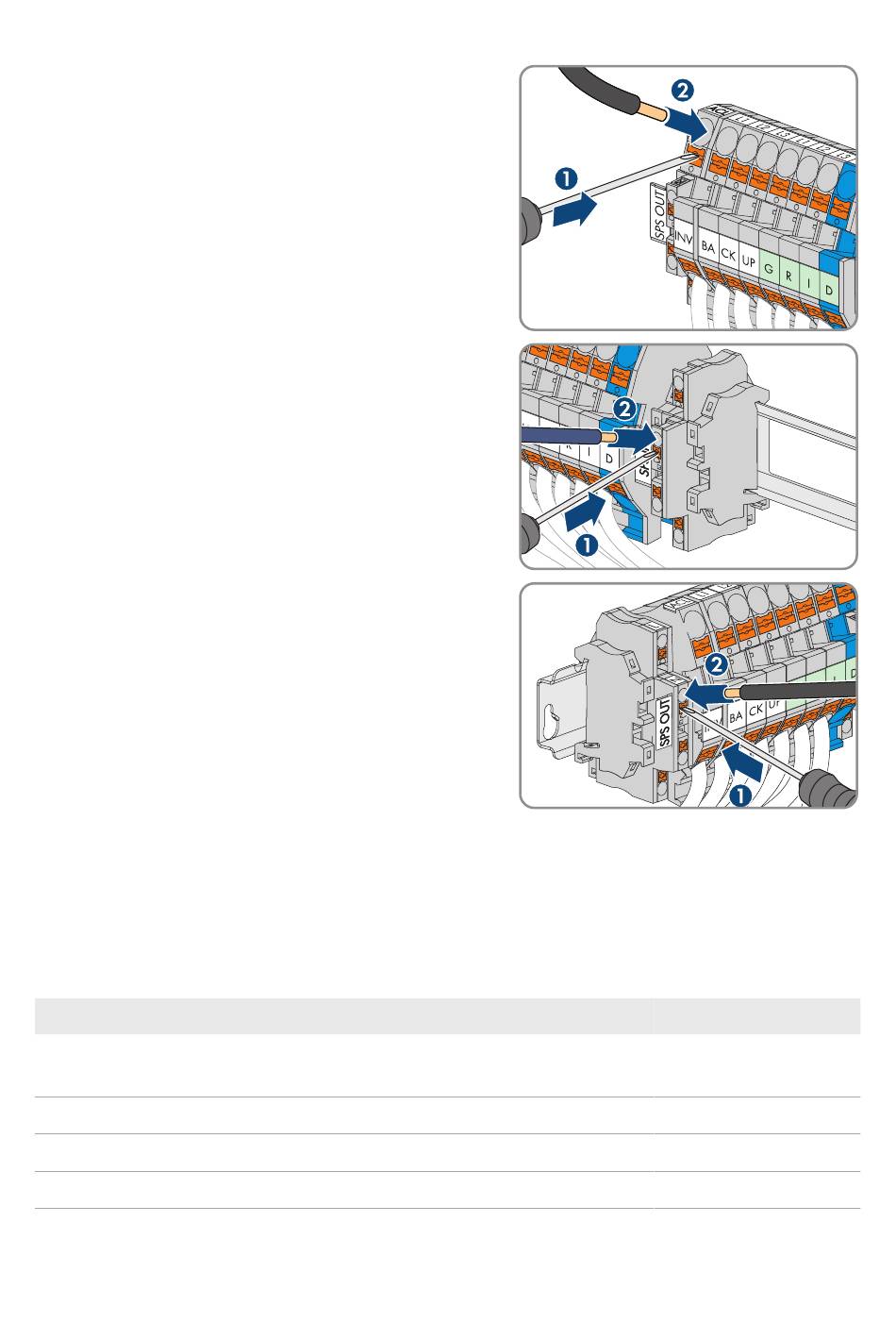

4. Den Leiter L des Leistungskabels für
Ersatzstrombetrieb an den Anschluss INV an die
Umschalteinrichtung anschließen. Dazu die Klemme
mit einem Schlitz-Schraubendreher (5,5 mm)
entriegeln.
5. Signalkabel an SPS IN anschließen. Dazu die
Klemme mit einem Schlitz-Schraubendreher
(3,5 mm) entriegeln.
6. Leiter L und N des Leistungskabels an SPS OUT
anschließen. Dazu die Klemme mit einem Schlitz-
Schraubendreher (3,5 mm) entriegeln.
7. Durch leichtes Ziehen sicherstellen, dass alle Leiter fest in den Klemmen stecken.
8. Anschlüsse am Wechselrichter vornehmen (siehe Anleitung des Wechselrichters).
10.4 Anschluss bei Einspeisung auf verschiedenen Phasen
Wenn eine Einspeisung auf einer anderen Phase als L1 gefordert ist, müssen die AC-Kabel für die
Anschlüsse BACKUP und GRID wie folgt angeschlossen werden:
Phase im öffentlichen
Stromnetz
L1
L2
L3
Installationsanleitung
Einspeisung auf L1
Anschlussbelegung für BACKUP und GRID
L1
L2
L3
Einspeisung auf L2
L3
L1
L2
SMABackup3PKit-IA-de-10
10 Elektrischer Anschluss
Einspeisung auf L3
L2
L3
L1
23
