Positionen Der Befestigungslöcher - Piab Kenos Bedienungsanleitung

Installation
Montage des Schaumstoffgreifers am piCOBOT
1. Befestigen Sie das Gehäuse (B) des Schaumstoffgreifers mit den mitgelieferten Schrauben (C) am
piCOBOT® L (A).
2. Entfernen Sie das Silikonpapier vom Schaumstoff (D) und befestigen Sie es am Gehäuse des
Schaumstoffgreifers (B). Folgen Sie der Anleitung im Abschnitt „Schaumstoff-Wartung". Achten Sie darauf,
die Löcher im Schaumstoff (D) mit den Löchern im Gehäuse des Schaumstoffgreifers (B) auszurichten, um
die Bildung von seitlichen Luftkanälen zu vermeiden.
4.3 Positionen der Befestigungslöcher

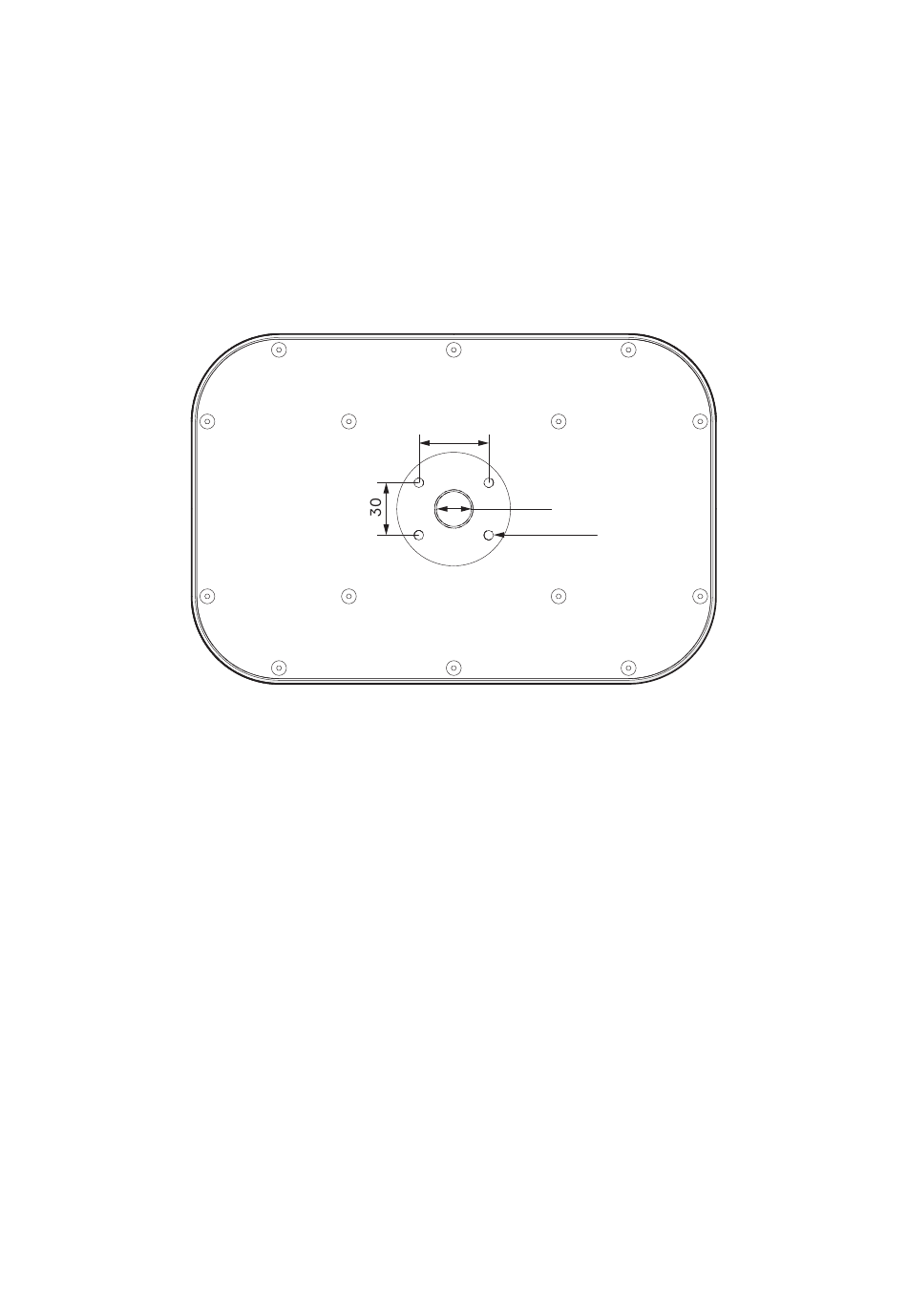

Figur 7 Positionen der Befestigungslöcher auf der Metallplatte des Schaumstoffgreifers. Die Maße sind in mm
angegeben.
Seite 12/28
L (direkte Montage):
®
40
Schaumstoffgreifer für piCOBOT
Ø20
4xØ5,5
L
®
Handbuch
