4. Installation
Der Schaumstoffgreifer kann entweder direkt oder über einen Werkzeugwechsler auf den piCOBOT
einen anderen Ejektor montiert werden.

4.1 Montage an Werkzeugwechsler

Die piCOBOT L Ejektoreinheit und die Schaumstoff-Greifereinheit sind über ein Werkzeugwechselsystem
®
verbunden.

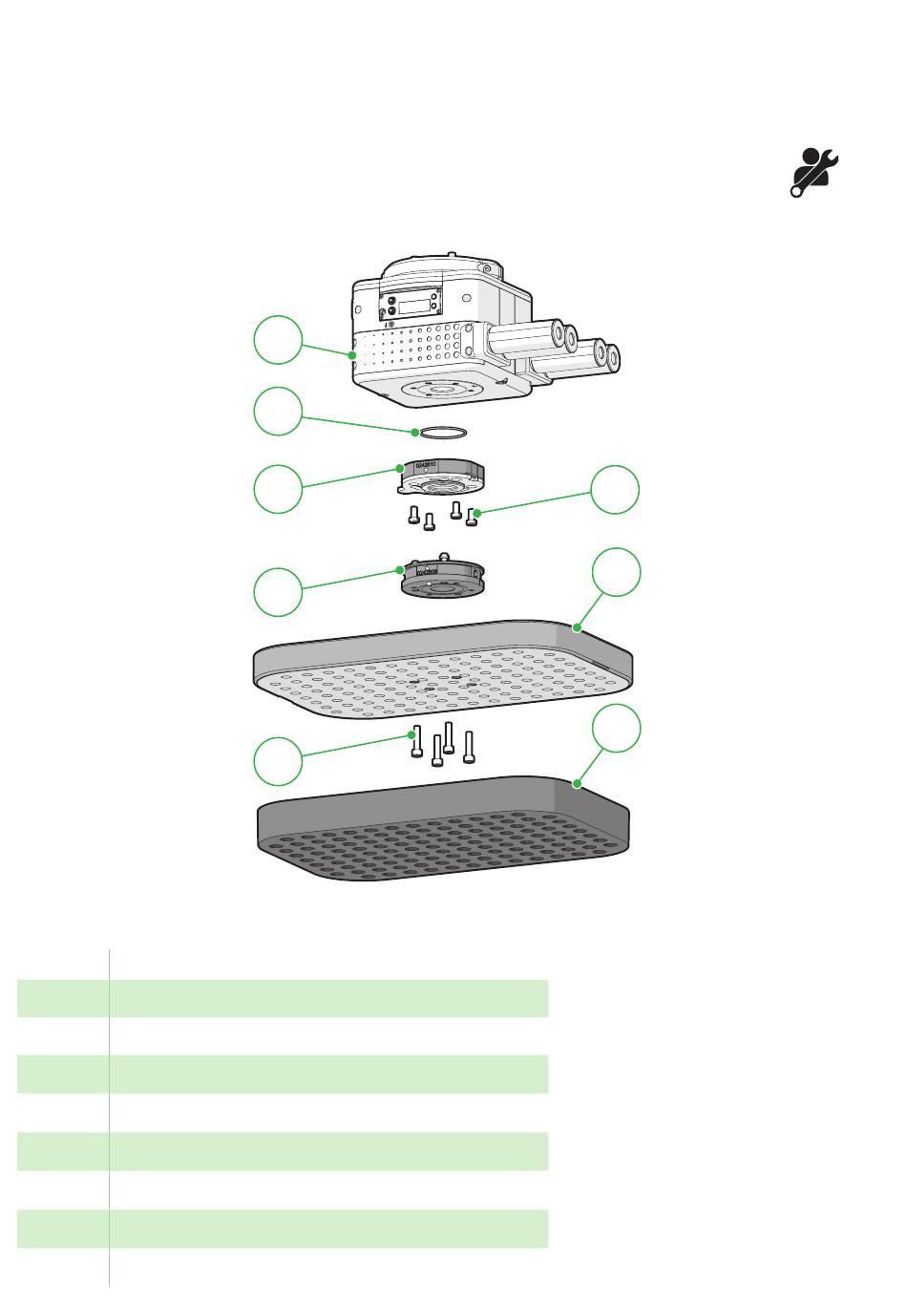

Figur 5
Montage des Schaumstoffgreifers an einem Werkzeugwechsler.
Position Beschreibung
A piCOBOT
®
B O-Ring
C Oberer Flansch des Werkzeugwechslers
D Schrauben
E Unterer Flansch des Werkzeugwechslers
F Gehäuse des Schaumstoffgreifers
G Schrauben
H Schaumstoff
