Montage des Schaumgreifers am piCOBOT
1. Legen Sie den O-Ring (B) auf den Sitz des oberen Flansches des Werkzeugwechslers (C).
2. Befestigen Sie den oberen Flansch des Werkzeugwechslers (C) mit den Schrauben (D) an der piCOBOT
L-Ejektoreinheit (A).
3. Befestigen Sie den unteren Flansch des Werkzeugwechslers (E) mit den Schrauben (G) am Gehäuse des
Schaumstoffgreifers (F).
4. Entfernen Sie das Silikonpapier vom Schaumstoff (H) und befestigen Sie es am Gehäuse des
Schaumstoffgreifers (F). Folgen Sie der Anleitung im Abschnitt „Schaumstoff-Wartung". Achten Sie darauf,
die Löcher im Schaumstoff (H) mit den Löchern im Gehäuse des Schaumstoffgreifers (F) auszurichten, um
die Bildung von seitlichen Luftkanälen zu vermeiden.
4.2 Montage an piCOBOT

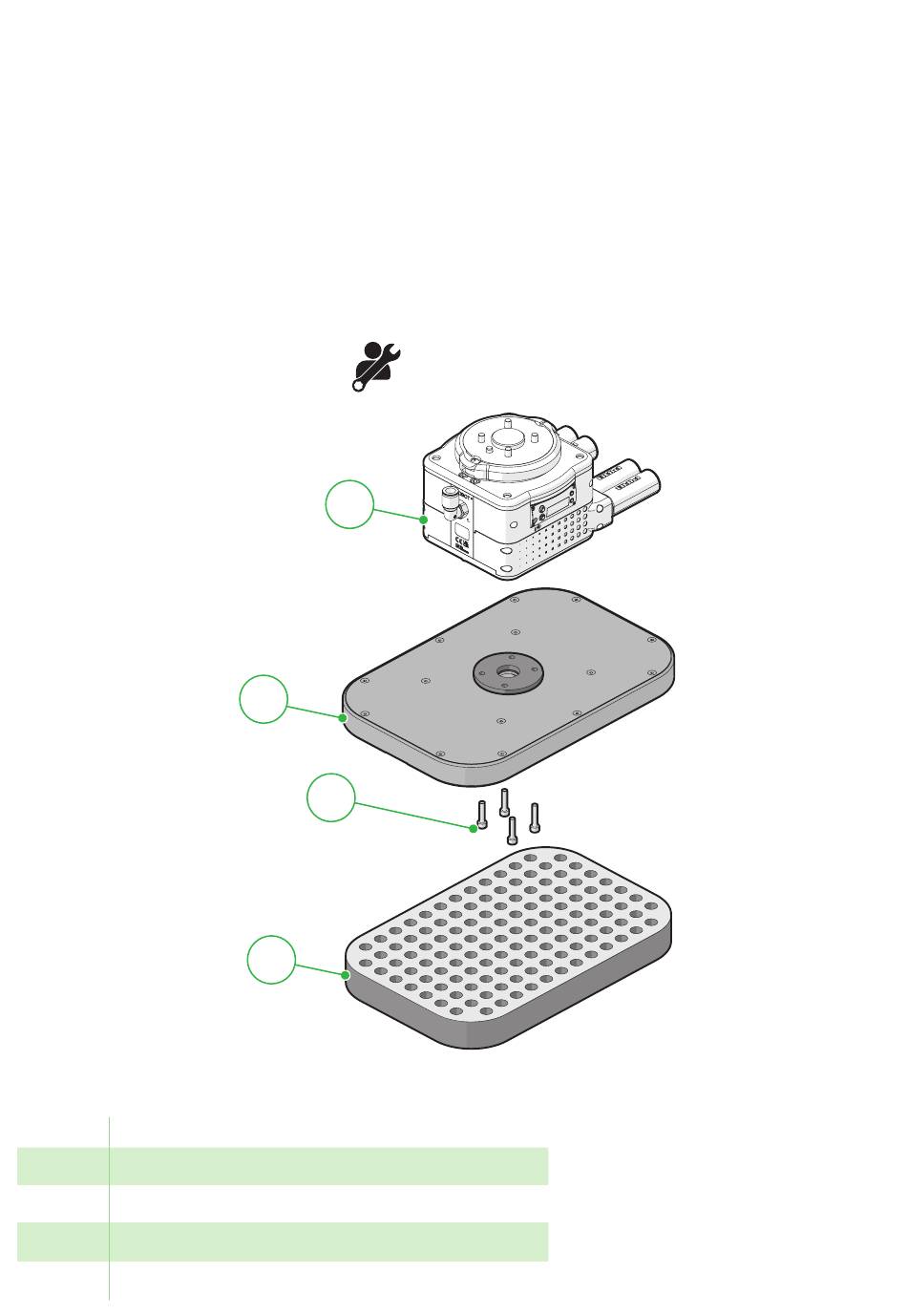

Figur 6 Montage des Schaumstoffgreifers an einem piCOBOT
Position Beschreibung
A piCOBOT
®
B Gehäuse des Schaumstoffgreifers
C Schrauben
D Schaumstoff
Handbuch
L über einen Werkzeugwechsler:
®
L
®
A
B
C
D
L Ejektor
Schaumstoffgreifer für piCOBOT
L Ejektor.
®
L
®
Installation
®
Seite 11/28
