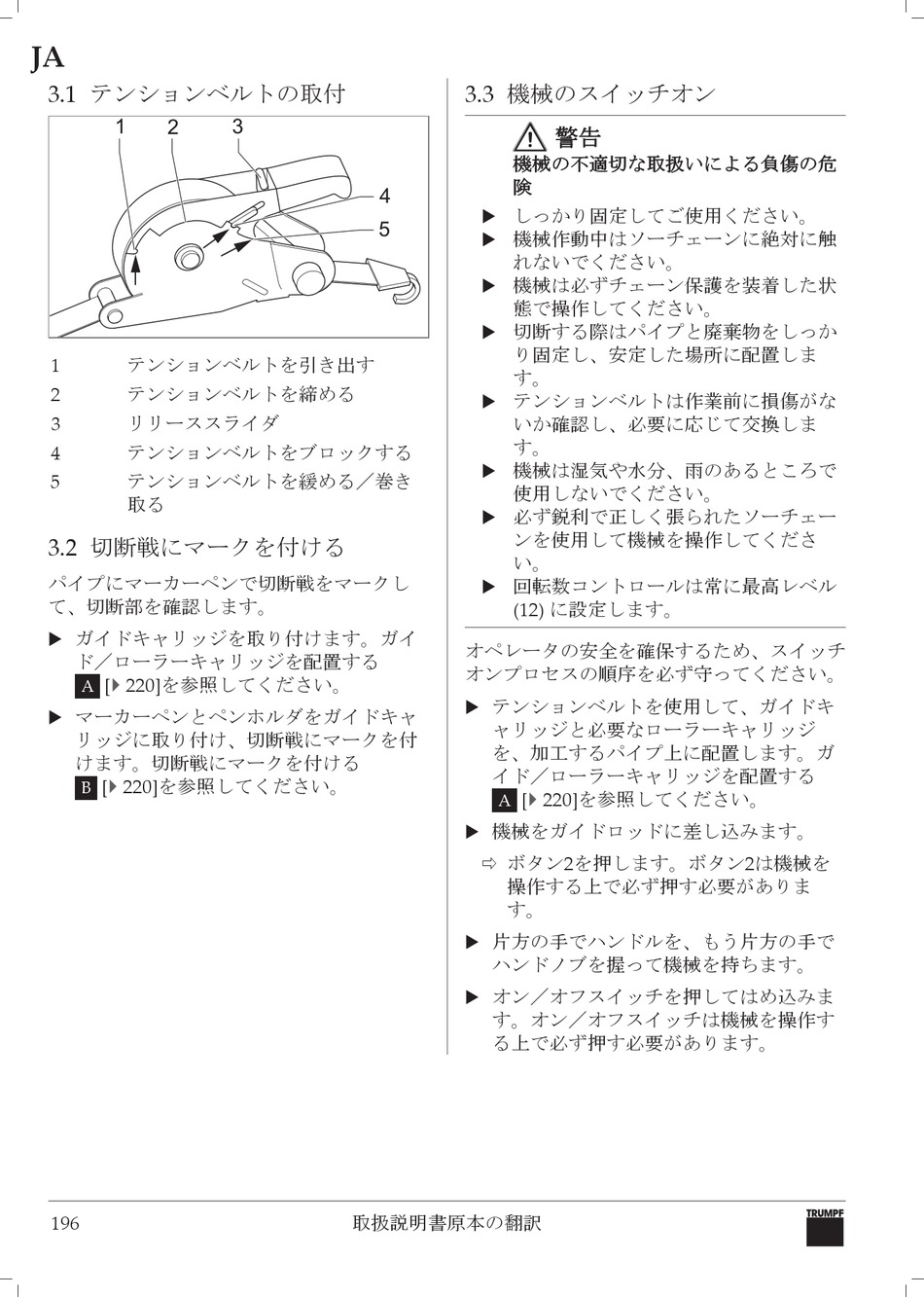

Trumpf TruTool TC 200 Bedienungsanleitung Seite 196

JA
3.1 テンションベルトの取付
1 2
テンションベルトを引き出す
1
テンションベルトを締める
2
リリーススライダ
3
テンションベルトをブロックする
4
テンションベルトを緩める／巻き
5
取る
3.2 切断戦にマークを付ける
パイプにマーカーペンで切断戦をマークし
て、切断部を確認します。
ガイドキャリッジを取り付けます。ガイ
u
ド／ローラーキャリッジを配置する
[} 220]を参照してください。
A
マーカーペンとペンホルダをガイドキャ
u
リッジに取り付け、切断戦にマークを付
けます。切断戦にマークを付ける
[} 220]を参照してください。
B
196
3
4
5
取扱説明書原本の翻訳
3.3 機械のスイッチオン
警告
機械の不適切な取扱いによる負傷の危
険
しっかり固定してご使用ください。
u
機械作動中はソーチェーンに絶対に触
u
れないでください。
機械は必ずチェーン保護を装着した状
u
態で操作してください。
切断する際はパイプと廃棄物をしっか
u
り固定し、安定した場所に配置しま
す。
テンションベルトは作業前に損傷がな
u
いか確認し、必要に応じて交換しま
す。
機械は湿気や水分、雨のあるところで
u
使用しないでください。
必ず鋭利で正しく張られたソーチェー
u
ンを使用して機械を操作してくださ
い。
回転数コントロールは常に最高レベル
u
(12) に設定します。
オペレータの安全を確保するため、スイッチ
オンプロセスの順序を必ず守ってください。
テンションベルトを使用して、ガイドキ
u
ャリッジと必要なローラーキャリッジ
を、加工するパイプ上に配置します。ガ
イド／ローラーキャリッジを配置する
[} 220]を参照してください。
A
機械をガイドロッドに差し込みます。
u
ð ボタン2を押します。ボタン2は機械を
操作する上で必ず押す必要がありま
す。
片方の手でハンドルを、もう片方の手で
u
ハンドノブを握って機械を持ちます。
オン／オフスイッチを押してはめ込みま
u
す。オン／オフスイッチは機械を操作す
る上で必ず押す必要があります。
