Inhaltszusammenfassung für Trumpf TruTool S 160
- Seite 1 Betriebsanleitung TruTool S 160 (1A1) deutsch...
-
Seite 2: Inhaltsverzeichnis
Sicherheit ................3 Beschreibung..............5 Bestimmungsgemäße Verwendung ........6 Technische Daten TruTool S 160........7 Einstellarbeiten ..............8 Messer auswählen...............8 Schnittspiel einstellen ............9 Bedienung ................10 Mit TruTool S 160 arbeiten ..........10 Wartung ................12 Messer wechseln ...............13 Kohlebürsten ersetzen............14 Verschleißteile ..............15 Originalzubehör ...............16 Garantie Ersatzteilliste Adressen Inhaltsverzeichnis E390DE_04.DOC... -
Seite 3: Sicherheit
Sicherheit Vor Inbetriebnahme der Maschine die Betriebsanleitung und USA/CAN die Sicherheitshinweise (Materialnummer 1239438, rotes Dokument) vollständig lesen. darin enthaltenen Anweisungen strikt befolgen. Andere Länder Vor Inbetriebnahme der Maschine die Betriebsanleitung und Sicherheitshinweise (Materialnummer 125699, rotes Dokument) vollständig lesen. darin enthaltenen Anweisungen strikt befolgen. - Seite 4 Maschine wird beschädigt oder zerstört. Maschine nicht am Kabel tragen. Vorsicht Kabel immer nach hinten vom der Maschine wegführen und nicht über scharfe Kanten ziehen. Instandsetzungen und Prüfungen von handgeführten Elektro- werkzeugen vom ausgebildeten Fachmann durchführen. Nur Original-Zubehör von TRUMPF verwenden. Sicherheit E390DE_04.DOC...
-
Seite 5: Beschreibung

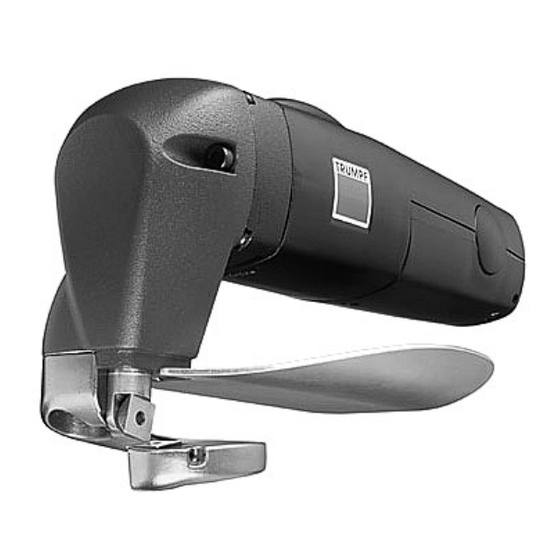

Beschreibung 12 Stößel 17 Oberes Messer und 20 Spanabweiser 13 Befestigungsschraube unteres Messer 163 Ein-/Aus-Schalter 15 Schneidtisch 18 Justierschraube TruTool S 160 Fig. 24013 Beschreibung E390DE_04.DOC... -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Verletzungsgefahr! Maschine nur für die Arbeiten und Werkstoffe benutzen, die bei "Bestimmungsgemäße Verwendung" beschrieben sind. Warnung Die TRUMPF Schere TruTool S 160 ist eine elektrisch betriebene Handmaschine für folgende Anwendungen: • Trennen plattenförmigen Werkstücken Stahl, Aluminium, Kunststoff usw. -
Seite 7: Technische Daten Trutool S 160
Technische Daten TruTool S 160 Andere Länder Werte Werte Werte Werte Spannung 230 V 120 V 110 V 120 V Frequenz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz • 1.6 mm 1.6 mm 1.6 mm 0.063 in Stahl 400 N/mm²... -
Seite 8: Einstellarbeiten
Einstellarbeiten Messer auswählen Sachschäden durch falsche Messerauswahl! Die Schnittqualität wird stark beeinträchtigt und die einzelnen Werkzeuge werden überlastet. Vorsicht Setzen sie nur geeignete Werkzeuge ein. Das Messer zeichnet sich durch folgende Punkte aus: • Stößelmesser (oberes Messer) und Schneidtischmesser (unteres Messer) sind formgleich und beliebig (oben oder unten) einsetzbar. -
Seite 9: Schnittspiel Einstellen
Schnittspiel einstellen Der Messerabstand "a" ist bei Auslieferung der Maschine auf eine Blechdicke von 1.0 mm eingestellt. Um optimale Schnittergebnisse zu erhalten, folgende Werte einstellen: Blechdicke "s" [mm] Messerabstand = Schnittspiel "a" [mm] 0.3-0.6 0.8-1.2 1.3-1.6 Tab. 4 1. Ein-/Aus-Schalter mehrfach antippen bis das Stößelmesser den unteren Totpunkt erreicht hat. -
Seite 10: Bedienung
Warnung Bei laufender Maschine nie Werkzeug berühren. Die Maschine beim Arbeiten immer vom Körper wegführen. Mit der Maschine nicht über Kopf arbeiten. Mit TruTool S 160 arbeiten TruTool S 160 einschalten Ein-/Aus-Schalter nach vorne schieben. Mit TruTool S 160 arbeiten Ein-/Aus-Schalter Fig. - Seite 11 Anforderungen an das Schneiden am Rand In Überkopflage schneiden. Das heißt, der Schneidtisch zeigt nach oben. TruTool S 160 ausschalten Ein-/Aus-Schalter nach hinten schieben. Hinweis Gerät nicht so stark belasten, dass es zum Stillstand kommt. Bedienung E390DE_04.DOC...
-
Seite 12: Wartung
Wartung Lebensgefahr durch Stromschlag! Bei Werkzeugwechsel und vor allen Wartungsarbeiten an der Maschine den Stecker aus der Steckdose ziehen. Gefahr Sachschäden durch stumpfe Werkzeuge! Überlastung der Maschine. Stündlich die Schneide des Messers auf Verschleiß prüfen. Vorsicht Scharfe Messer bringen gute Schnittleistung und schonen die Maschine. -
Seite 13: Messer Wechseln
Messer wechseln Lebensgefahr durch Stromschlag! Bei Werkzeugwechsel und vor allen Wartungsarbeiten an der Maschine den Stecker aus der Steckdose ziehen. Gefahr Ober- und Untermesser sind gleich. Sie verfügen über je 4 Schnittkanten, und können gegeneinander ausgetauscht werden. Bei ungenügender Schnittleistung die Messer jeweils um 90° drehen bzw. -
Seite 14: Kohlebürsten Ersetzen
Kohlebürsten ersetzen Bei abgenutzten Kohlebürsten bleibt der Motor stehen. Kohlebürsten bei Bedarf durch eine Fachkraft prüfen und er- setzen lassen. Hinweis Nur Original-Ersatzteile verwenden und Angaben auf dem Typenschild beachten. Wartung E390DE_04.DOC... -
Seite 15: Verschleißteile
2. Weitere Bestelldaten eintragen: Spannungsdaten – Stückzahl – Maschinentyp – 3. Vollständige Versanddaten angeben: Korrekte Adresse. – Gewünschte Versandart (z. B. Luftpost, Eilbote, Express, – Frachtgut, Paketpost). 4. Bestellung TRUMPF Vertretung schicken. TRUMPF- Service-Adressen siehe Adressenliste Ende Dokuments. Verschleißteile E390DE_04.DOC... -
Seite 16: Originalzubehör
Originalzubehör Bezeichnung Materialnummer Satz Werkzeuge (oberes und unteres 002946 Wendemesser, eingebaut) Sechskantstiftschlüssel DIN 911-2 Sechskantstiftschlüssel DIN 911 094840 Koffer 135280 Betriebsanleitung 947984 Sicherheitshinweise (rotes 125699 Dokument), andere Länder Sicherheitshinweise (rotes 1239438 Dokument), USA Tab. 7 Originalzubehör E390DE_04.DOC...
