De handleiding voor de zitmaaiers wordt aangevuld en gewijzigd met de hooglossende opvangbak in
de volgende hoofdstukken:
1.1 | GEBRUIK
1.1.1 Hooglossende opvangbak
De hooglossende opvangbak met vergrote stortafstand is ontworpen als aanbouwdeel voor zitmaaiers
om gemaaid gras op te vangen en naar de benodigde hoogte te brengen om het in een vrachtwagen
of container te storten. De opvangbak wordt omhoog gebracht door middel van een hydraulische
motor die aan het interne hydraulische systeem van de tandwielkast van de maaier is gekoppeld. Een
elektrische lineaire actuator zorgt ervoor dat het gras uit de opvangbak wordt gestort. De bediening
van de opvangbak gebeurt via een elektronisch systeem dat met schakelaars wordt bediend.
1.2 | BELANGRIJKSTE ONDERDELEN VAN DE ZITMAAIER
1.2.1 Belangrijkste onderdelen van de hooglossende opvangbak
(1) Frame
(2) Kokerschraper
Wordt, indien nodig, gebruikt om de uitwerpkoker schoon te maken
(3) Baksteun
(4) Plexiglas afdekking
(5) Drager opvangbak
(6) Sensor opvangbak vol
(7) Bedieningsknoppen opvangbak
(8) Beugel opvangbak
1.2.1
(9) Sensor opvangbak aanwezig
(10) Lineaire motor
(11) Opvangbak
(12) Koppelingen
(13) Deksel
(14) Voorplaat opvangbak

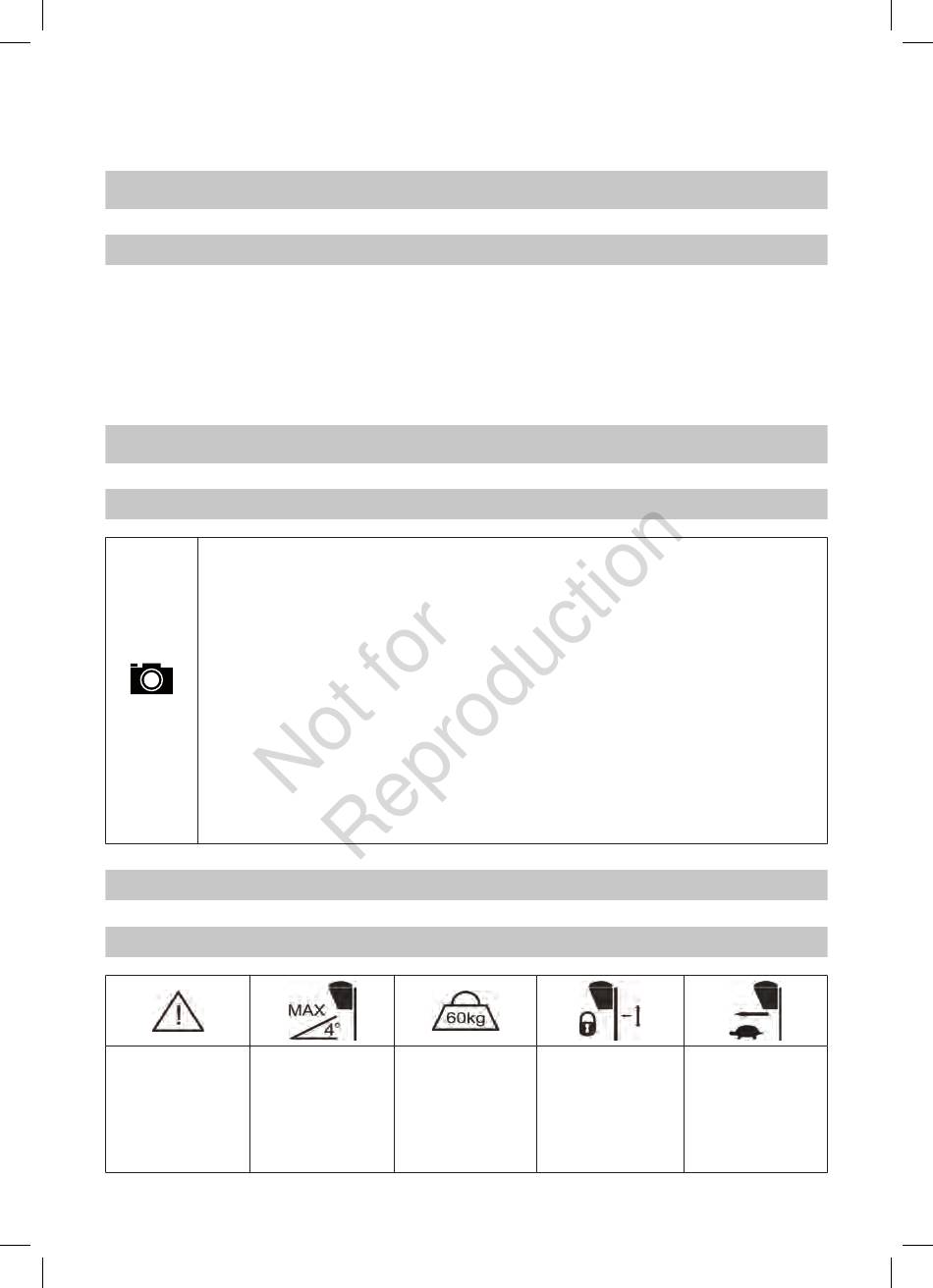

1.3 | STICKERS OP DE MAAIER
STICKERS OP DE HOOGLOSSENDE OPVANGBAK
Het hefmechanisme
mag op een helling
Gevaar
van maximaal 4°
worden gebruikt
Om de opvangbak in
De maximale de bovenste stand
belastbaarheid van te houden, moet
het hefmechanisme deze mechanisch
is 60 kg. tegen omlaag zakken
worden beveiligd
51
Met geheven
opvangbak mag
achteruit alleen
langzaam worden
gereden
