Die Bedienungsanleitung für den Rassentraktor wird um den beweglichen Korb in nachstehenden
Kapiteln wie folgt ergänzt und angepasst:

1.1 | ANWENDUNG

1.1.1 Beweglicher Korb
Der bewegliche Korb mit Gruppenfunktion ist für den Anschluss an Rassentraktoren vorgesehen und
dient zum Sammeln von gemähtem Gras, zum Anheben auf die erforderliche Höhe und zum Kippen in
ein Fahrzeug oder einen Container. Der Korb wird von einem Hydraulikmotor angehoben, der an das
interne Hydrauliksystem des Getriebes der Maschine angeschlossen ist. Für das Kippen des Korbs
sorgt ein elektrischer Linearmotor. Die Vorbildfunktionen werden durch ein über Schalter bedientes
elektronisches System gesteuert.
1.2 | HAUPTBESTANDTEILE DES RASENTRAKTORS

1.2 | Hauptbestandteile des beweglichen Korbs

(1) Rahmen
(2) Ausgekratzter
Gebruik het indien nodig om de uitwerpklep te reinigen
(3) Serviceleistung
(4) Plexiglashaube-Abdeckung
(5) Korb träger
(6) Korbsensor
(7) Steuerelemente für den Korb
(8) Korbhalterung
1.2.1
(9) Anwesenheitssensor für den Korb
(10) Linearmotor
(11) Korb
(12) Kupplungen
(13) Deckel
(14) Korbfront

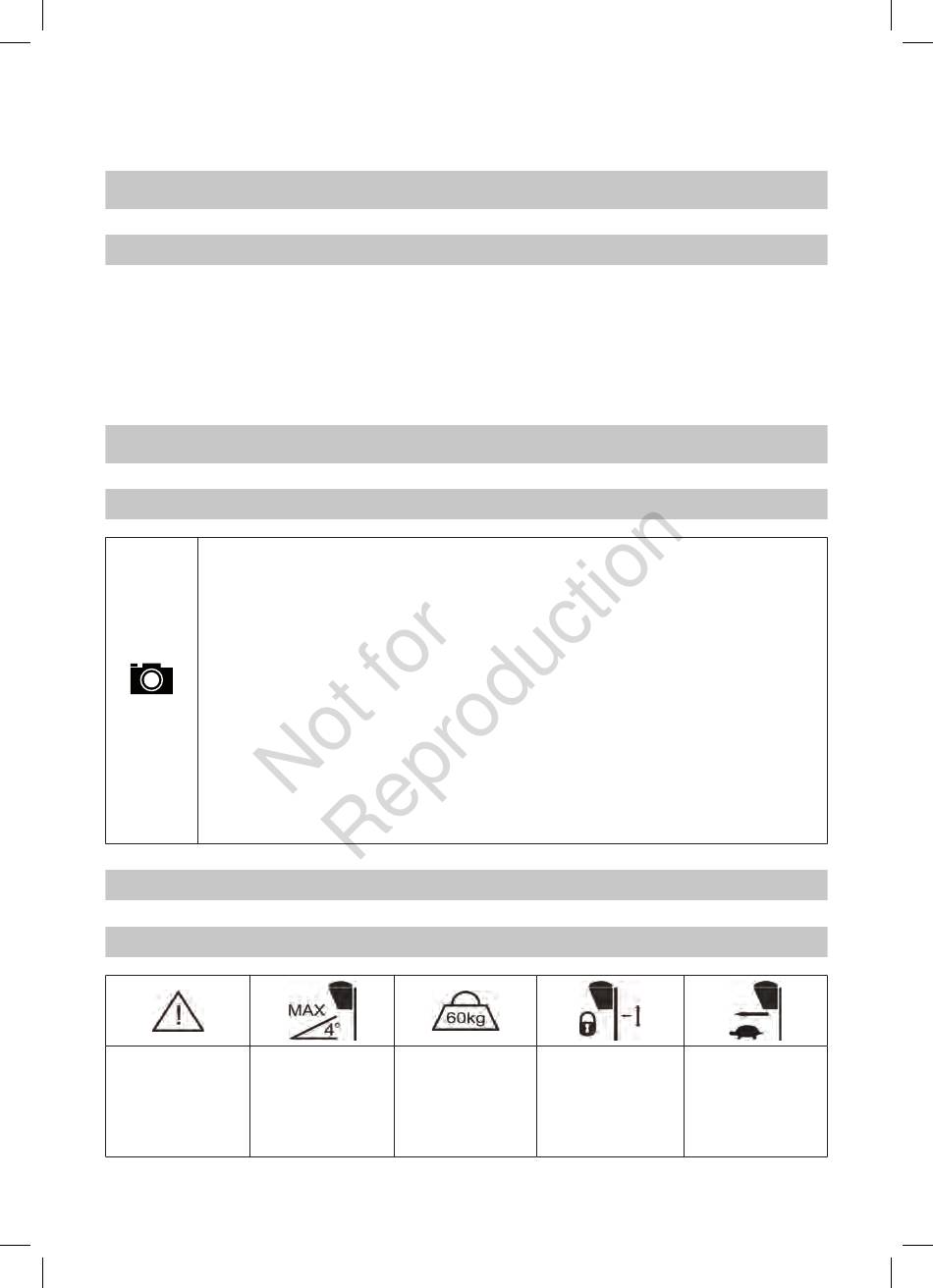

1.3 | BEZEICHNUNGEN AUF DER MASCHINE
AUFKLEBER AM BEWEGLICHEN KORB
Die Verwendung des
Hebemechanismus
Gefahr ist bis zu einer
Neigung von 4 °
Maximale
Belastung vom
Hebemechanismus
beträgt 60 kg.
zulässig
27
Um den Korb in der
angehobenen Posi- Rückwärtsfahren mit
tion zu halten, muss angehobenem Korb
der Korb mechanisch ist nur bei langsamer
gegen Herabfallen Geschwindigkeit
gesichert werden
Das
zulässig
