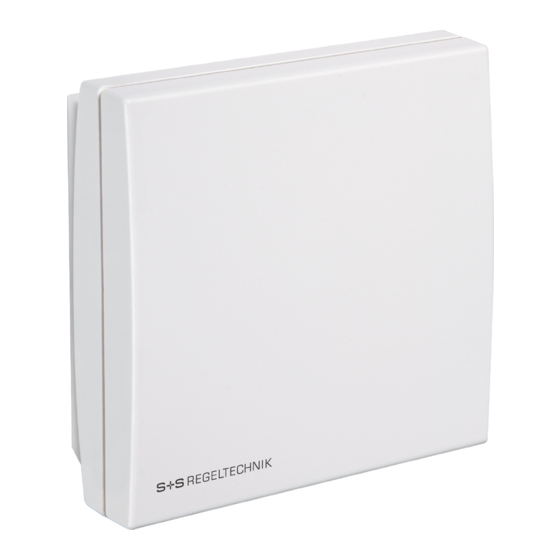

S+S REGELTECHNIK AERASGARD RLQ-W Bedienungs- Und Montageanleitung
Raum-luftqualitätsfühler
Vorschau ausblenden
Andere Handbücher für AERASGARD RLQ-W:
- Montageanleitung (17 Seiten) ,
- Bedienungs- und montageanleitung (17 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D G F r
6000-3430-0000-1XX 34300-2020 V105 04 ⁄ 2020
RLQ - W
®
AERASGARD
RLQ - SD
AERASGARD
®
D
Bedienungs- und Montageanleitung
Raum-Luftqualitätsfühler (VOC) bzw. Messumformer,
selbstkalibrierend, mit Mehrbereichsumschaltung
und aktivem ⁄ schaltendem Ausgang
G
Operating Instructions, Mounting & Installation
Room air quality sensor (VOC) and measuring transducer,
self-calibrating, with multi-range switching
and active ⁄ switching output
F
Notice d'instruction
Sonde d'ambiance de qualité de l'air (COV) resp. convertisseur
de mesure, auto-calibrant, avec commutation multi-gamme
et sortie active ⁄ tout ou rien
r
Руководство по монтажу и обслуживанию
Датчик ⁄ измерительный преобразователь качества воздуха
(VOC) для помещений, самокалибрующийся,
с переключением между несколькими диапазонами
и активным ⁄ релейным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
RLQ - W
RLQ - SD
RLQ - W - A
RLQ - W VA
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK AERASGARD RLQ-W
Inhaltszusammenfassung für S+S REGELTECHNIK AERASGARD RLQ-W
- Seite 1 (VOC) для помещений, самокалибрующийся, с переключением между несколькими диапазонами и активным ⁄ релейным выходом RLQ - W - A RLQ - W VA S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Seite 2 D G F r RLQ - W ® AERASGARD RLQ - SD AERASGARD ® Gehäuse Baldur 1 Maßzeichnung Housing Baldur 1 Dimensional drawing Plan coté boîtier Baldur 1 Габаритный чертеж Корпус Baldur 1 27.2 Maßzeichnung Gehäuse Edelstahl Dimensional drawing Housing stainless steel Plan coté...
-
Seite 3: Technische Daten
® AERASGARD RLQ - W ⁄ RLQ - SD Rev. 2020 - V35 Wartungsfreier Raumfühler AERASGARD ® RLQ - SD mit aktivem Ausgang, automatischer Kalibrierung (fest eingestellt), im formschönen Kunststoffge- häuse mit Schnapp deckel, zur Ermittlung der Luftqualität bzw. Luftgüte in drei VOC-Sensibilitätsstufen (low/medium/high). Der Messumformer wandelt die Messgrößen in ein Normsignal von 0 -10 V. - Seite 4 Montage und Inbetriebnahme Rev. 2020 - V35 ACHTUNG ! Es existiert keine weltweit einheitliche Norm, auf die sich ein VOC-Sensor (Volatile Organic Compounds = flüchtige, organische Substanzen) beziehen könnte. Da in der zu überwachenden Luft eine Vielzahl von Stoffen vorkommt, auf welche der Sensor reagiert und sich Gasgemische einstellen, wirkt dieser Sensor nicht selektiv, sondern spiegelt die allgemeine Luftqualität wieder.
-
Seite 5: Wichtige Hinweise
Wichtige Hinweise – Dieses Gerät darf nur in nicht kondensierender Luft ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Der Spannungsausgang ist kurzschlussfest. – Dass Anlegen einer Überspannung zerstört das Gerät. – Bei Verunreinigungen empfehlen wir eine werksseitige Reinigung und Neukalibrierung. –... -
Seite 6: Technical Data
® AERASGARD RLQ - W ⁄ RLQ - SD Rev. 2020 - V35 Maintenance-free room sensor AERASGARD ® RLQ - SD with active output, automatic calibration (fixed), in an elegant plastic housing with snap-on lid, for determining the air quality in three VOC sensitivity levels (low/medium/high). The measuring transducer converts the measured values into a standard signal of 0 -10 V or 4...20 mA (switchable). -
Seite 7: Installation And Commissioning
Installation and Commissioning Rev. 2020 - V35 ATTENTION! There is no universally uniform standard, which could be applied to a VOC sensor (Volatile Organic Compounds). The monitored air contains a large number of substances to which the sensor responds, and gas mixtures are adjusted. Therefore this sensor does not act selectively, but rather reflects the overall air quality. - Seite 8 General notes – This device may only be used in non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – The voltage output is short-circuit proof. – Applying overvoltage will destroy the device. – In case of pollution, we recommend cleaning and recalibration in the factory. –...
-
Seite 9: Caractéristiques Techniques
® AERASGARD RLQ - W ⁄ RLQ - SD Rev. 2020 - V35 Sonde d’ambiance AERASGARD ® RLQ - SD sans entretien avec sortie active, calibrage automatique (réglage fixe), dans un boîtier plastique élégant avec couvercle emboîté, pour déterminer la qualité de l’air dans trois niveaux de sensibilité aux COV (faible/moyen/élevé). Le convertisseur de mesure convertit les grandeurs de mesure en un signal normalisé... -
Seite 10: Montage Et Mise En Service
Montage et mise en service Rev. 2020 - V35 ATTENTION ! Il n'existe pas de norme uniforme mondiale pouvant faire référence à un capteur COV (Volatile Organic Compounds = composés organiques volatils). Étant donné que dans l'air à surveiller, de nombreuses substances sont présentes, auxquelles le capteur réagit et que des mélanges gazeux sont générés, le capteur n'agit pas de manière sélective, mais reflète la qualité... - Seite 11 Généralités – Cet appareil ne doit être utilisé que dans un air sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – La sortie en tension est isolée de la masse. – L’application d’une surtension causera la destruction de l’appareil. –...
-
Seite 12: Технические Д Анные
® AERASGARD RLQ - W ⁄ RLQ - SD Rev. 2020 - V35 Не нуждающийся в техническом обслуживании датчик для помещений AERASGARD ® RLQ - SD с активным выходом, автоматической калибровкой (фиксированная настройка), в элегантном пластиковом корпусе с защелкивающейся крышкой. Служит для измерения качества и чистоты воздуха. С тремя... -
Seite 13: Монтаж И Ввод В Эксплуатацию
Монтаж и ввод в эксплуатацию Rev. 2020 - V35 ВНИМАНИЕ! Не существует единого международного стандарта, на который мог бы ссылаться чувствительный элемент VOC (Volatile Organic Compounds = летучие органические вещества). Контролируемый воздух содержит множество веществ, на которые реагирует чувствительный элемент и которые образуют... - Seite 14 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – Выход напряжения защищен от короткого замыкания. – Приложение завышенного напряжения к выходу напряжения выводит прибор из строя. –...
- Seite 15 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 16 D G F r RLQ - W ® AERASGARD RLQ - SD AERASGARD ® RLQ - W RLQ - W Schaltbild Connecting diagram Schéma de raccordement Схема подключения +UB 24V AC/DC +UB 24V AC/DC ON DIP ON DIP Output air quality Ausgang Luftgüte 1 2 3 4 5 1 2 3 4 5...
