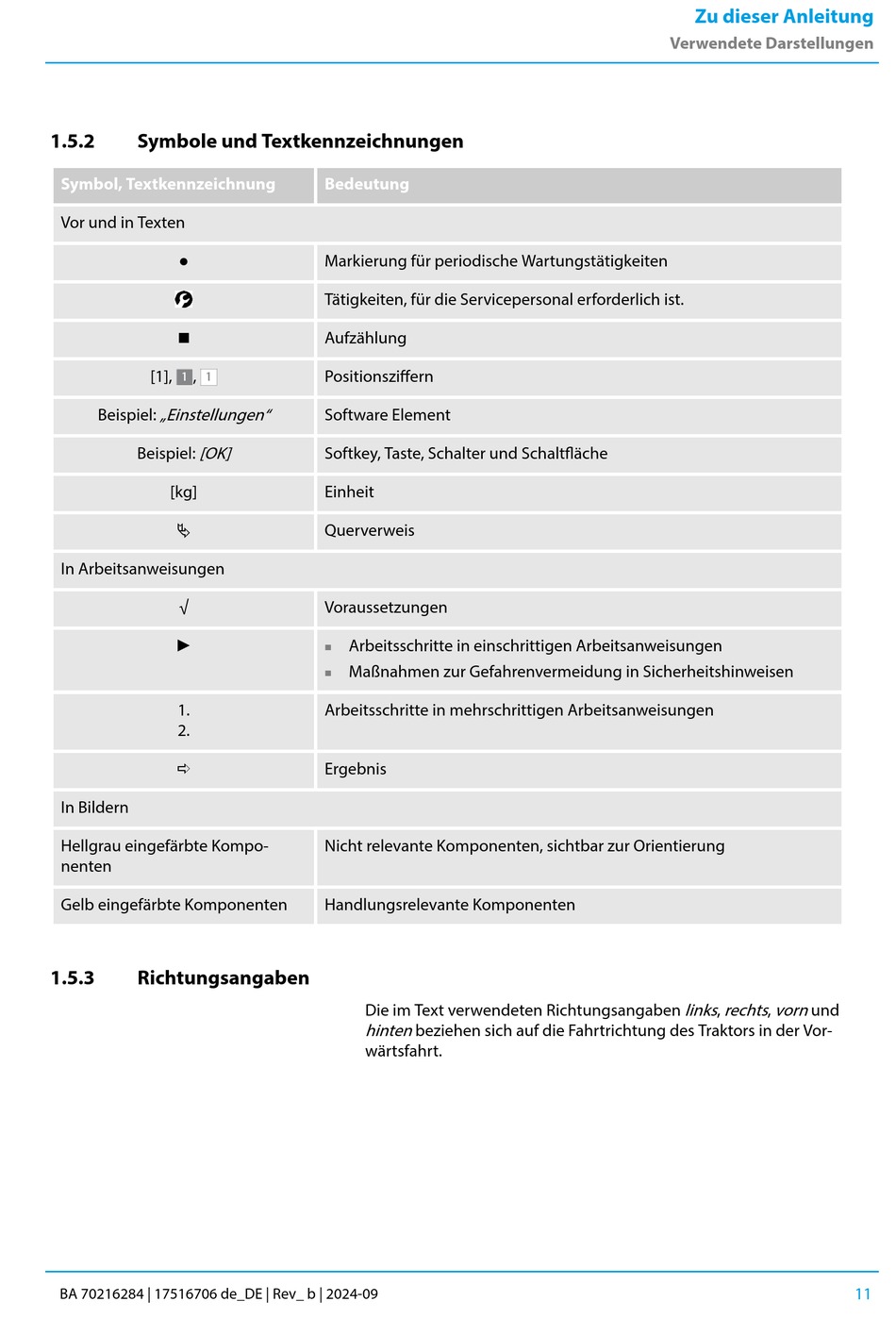

Symbole und Textkennzeichnungen
Symbol, Textkennzeichnung
Vor und in Texten
●
n
[1],
,
„Einstellungen"
Beispiel:
[OK]
Beispiel:
[kg]
Ä
In Arbeitsanweisungen
√
►
1.
2.
ð
In Bildern
Hellgrau eingefärbte Kompo‐
nenten
Gelb eingefärbte Komponenten
1.5.3
Richtungsangaben
BA 70216284 | 17516706 de_DE | Rev_ b | 2024-09
Bedeutung
Markierung für periodische Wartungstätigkeiten
Tätigkeiten, für die Servicepersonal erforderlich ist.
Aufzählung
Positionsziffern
Software Element
Softkey, Taste, Schalter und Schaltfläche
Einheit
Querverweis
Voraussetzungen
Arbeitsschritte in einschrittigen Arbeitsanweisungen
■
Maßnahmen zur Gefahrenvermeidung in Sicherheitshinweisen
■
Arbeitsschritte in mehrschrittigen Arbeitsanweisungen
Ergebnis
Nicht relevante Komponenten, sichtbar zur Orientierung
Handlungsrelevante Komponenten
Die im Text verwendeten Richtungsangaben
hinten beziehen sich auf die Fahrtrichtung des Traktors in der Vor‐
wärtsfahrt.
Zu dieser Anleitung
Verwendete Darstellungen
links , rechts , vorn und
