Ajustes

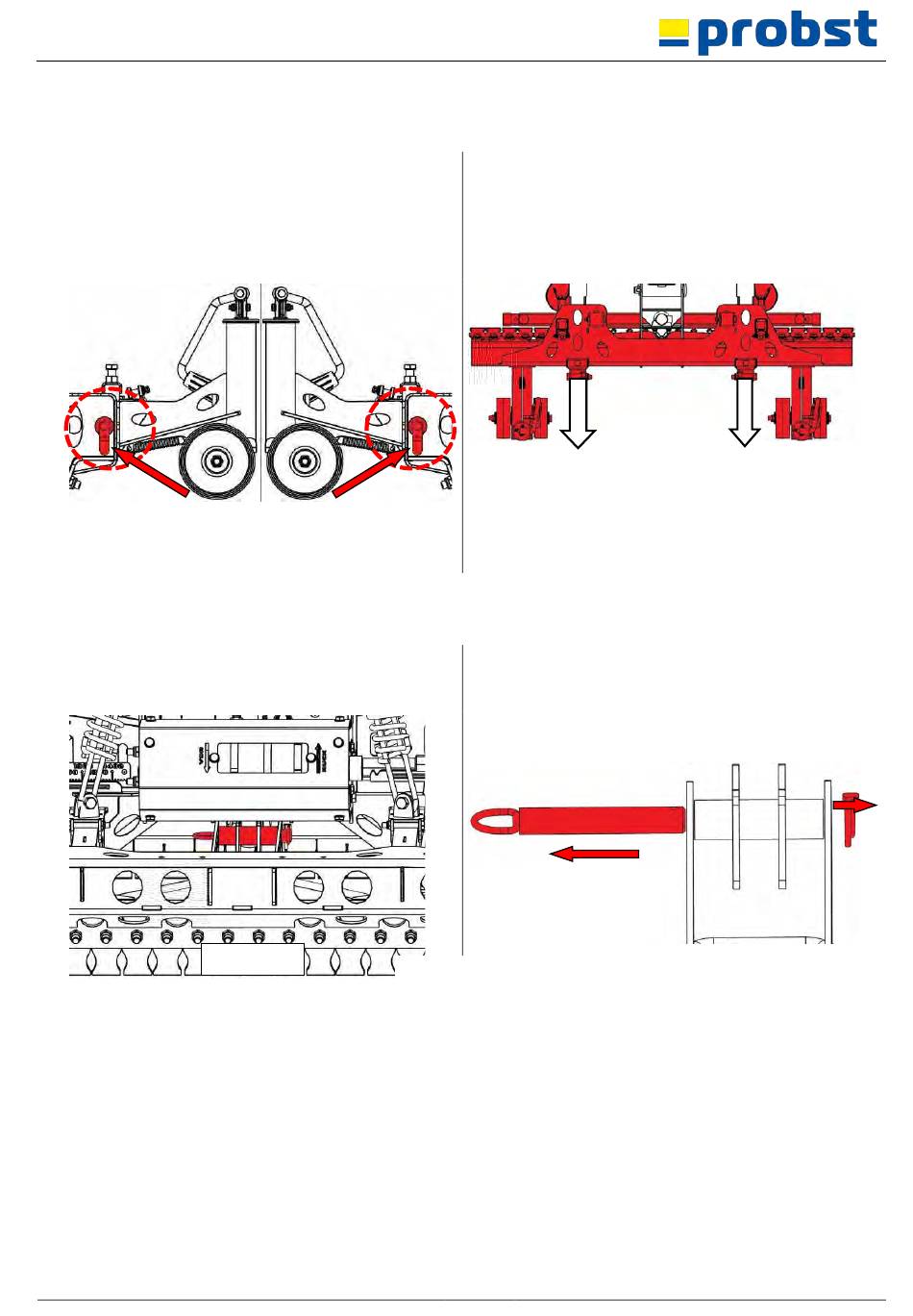

5.4 Configuração da tensão principal
5.4.1 Lado da máquina
Ajuste "C" da tensão principal de acordo com o
adesivo de ajuste no aparelho (lado da máquina)
correspondente ao comprimento da camada de
pedra.
Gire as duas travas de mola ( ) 180° e permita que
elas se encaixem no entalhe.
Lado da máquina
5.4.2 Lado do arado
Ajuste "A" e "D" Ajuste a tensão principal no
dispositivo (lado da formação) de acordo com o
comprimento da camada de bloco.
Lado do
arado
51400034
Puxe o tensionador principal para a posição ( ).
Gire a trava de mola 180° novamente e engate.
Foto 15
Remova o pino de fixação do pino do soquete ( )
e, em seguida, remova o pino do soquete (consulte
Fig. 16+17).
Figura
17
23 / 40
Lado da máquina
Figura
16
Figura
18
