Einstellungen

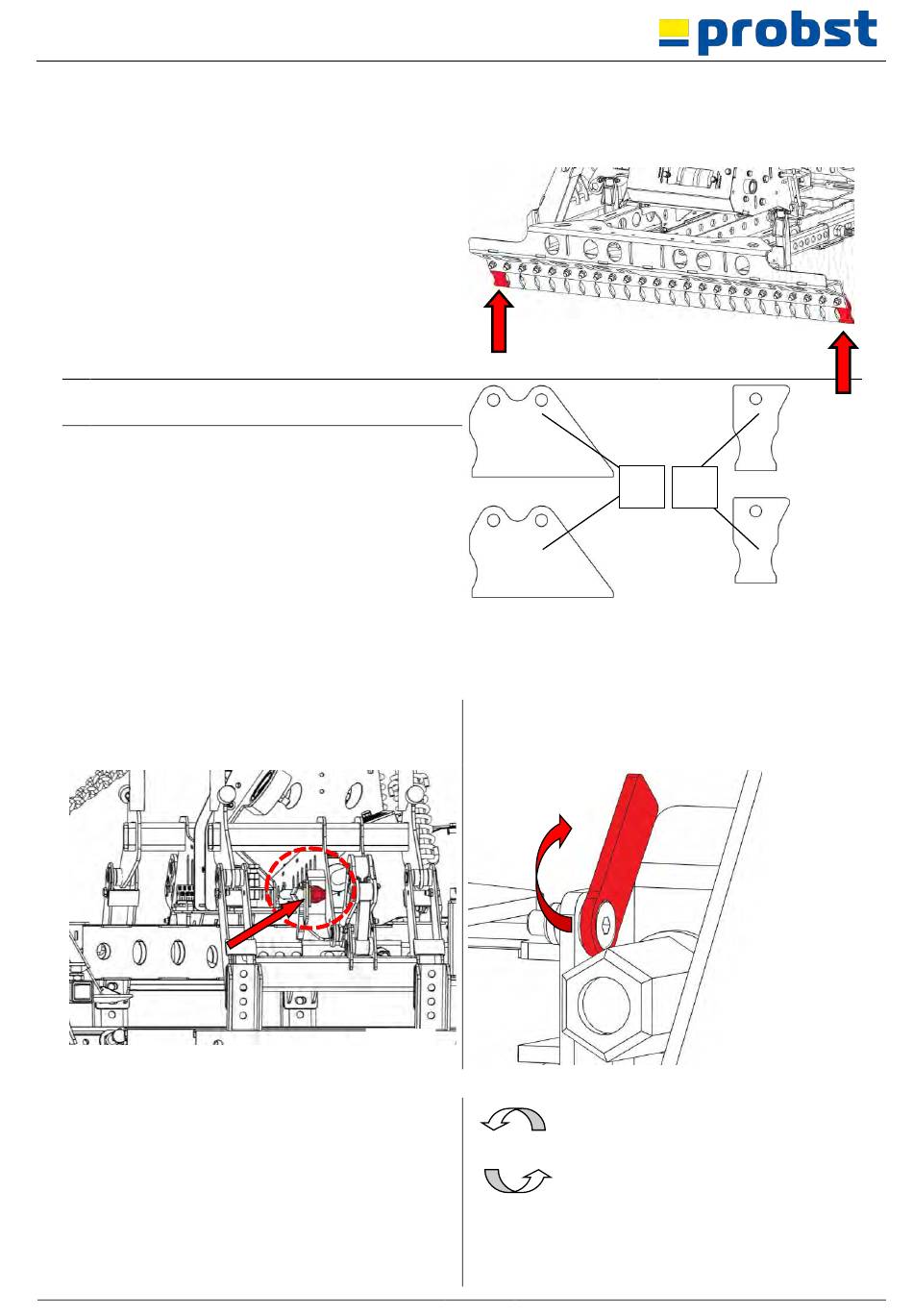

5.7 Veränderung der Backenbreite
Zum optimalen Greifen der Steinlagen, besteht die
Möglichkeit die Backenbreite entsprechend zu
verändern.
Grund: da oftmals die jeweils außen liegenden
Feder-Stahllamellen (Bild 22.1) beim Greifvorgang an
der Steinlage außen etwas überstehen und somit das
Anlegen an eine bereits verlegte Steinlage eventuell
erschweren.
Hierzu werden je nach Situation jeweils die beiden
äußeren Feder-Stahllamellen (an der Planum und an
der Maschinenseite der Hauptspannweite) durch die
entsprechenden Zubehör Feder-Stahllamellen ersetzt
(Bild 22.2).
C Federstahl-Lamellen zur Verbreiterung der
Backenbreite an der Hauptspannung (34010100)
D Federstahl-Lamellen zur Reduzierung der
Backenbreite an der Hauptspannung (34010016)
5.8 Einstellung der Seitenspannung
Die Einstellung der Seitenspannung erfolgt durch
Verstellung der Einstellschraube (auf beiden Seiten
an der Seitenspannung) (siehe )
1) Seitenspannung auf Steinlagenbreite mit
Steckschlüssel nach Skalenaufkleber auf
beiden Seiten des Gerätes Seitenspannung
rechts u. links auf gleichen Wert einstellen
(siehe Bild 26 + 27).
2) Drehsicherung wieder schließen um
Einstellschraube gegen Verdrehung zu
sichern (siehe Bild 25).
51400034
Bild 22.1
Zum Einstellen der Einstellschraube muss zuvor die
Drehsicherung nach oben geklappt werden.
Bild 23
26 / 40
C D
= Vergrößerung der Seitenspannung
= Verkleinerung der Seitenspannung
Bild 22.2
Bild 24
DE
