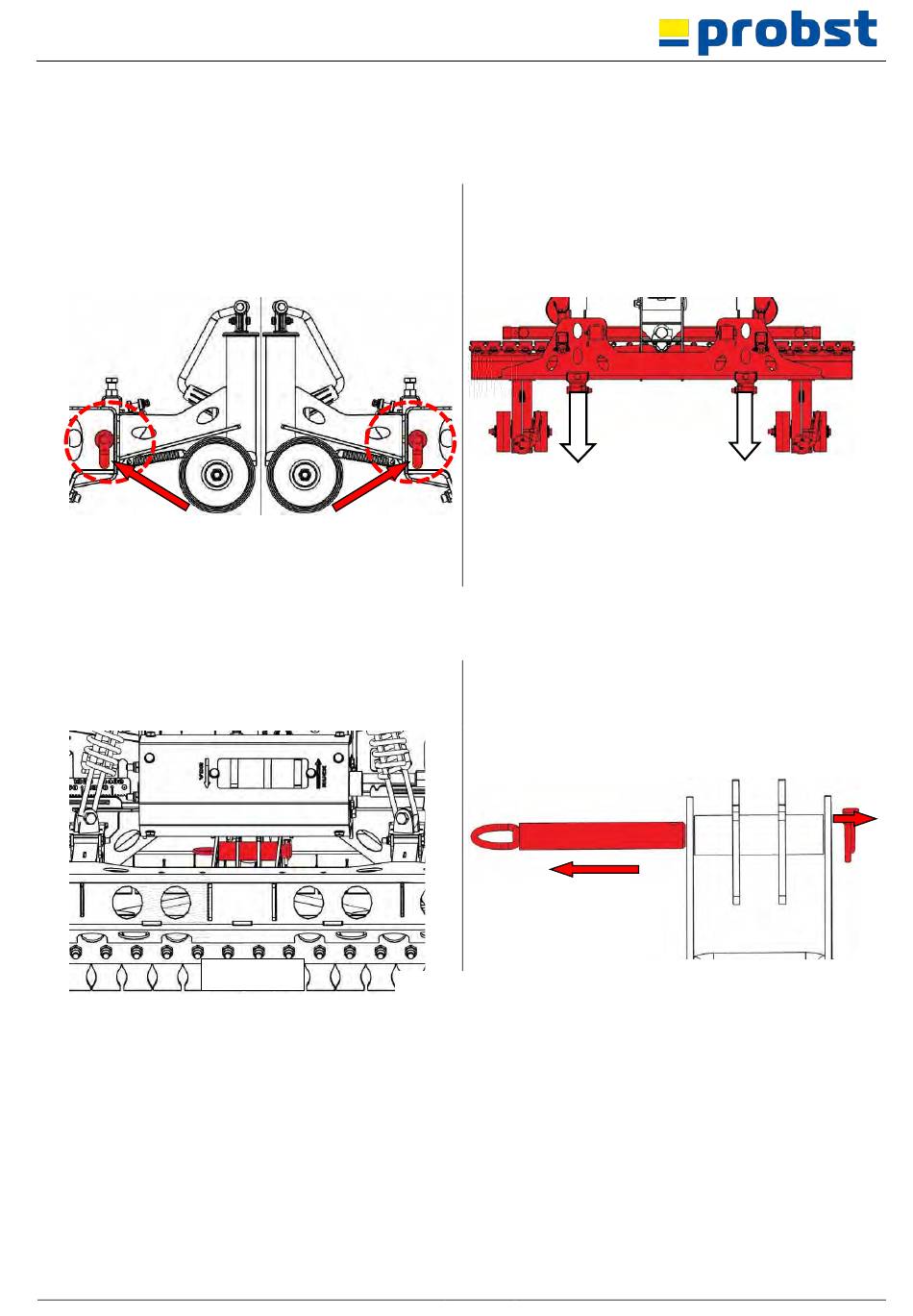

5.4
Einstellung Hauptspannung
5.4.1 Maschinenseite
Einstellung „C" der Hauptspannung laut
Einstellaufkleber am Gerät (Maschinenseite)
entsprechend der Steinlagenlänge.
Beide Federriegel () um 180 verdrehen und in
Kerbe einrasten lassen.
Maschinenseite
5.4.2 Planumseite
Einstellung „A" und „D" Hauptspannung am Gerät
(Planumseite) entsprechend der Steinlagenlänge
einstellen.
Planumseite
51400034
Hauptspannung auf Position ziehen ().
Federriegel wieder um 180 verdrehen und einrasten.
Bild 15
Klappsplint am Steckbolzen () entfernen und
anschließend Steckbolzen entnehmen (siehe Bild
16+17).
Bild 17
23 / 40
Maschinenseite
Bild 16
Bild 18
DE
