3.1 Uso autorizado
• O grampo de assentamento hidráulico HVZ-ECO é universalmente adequado para o assentamento de todas as
unidades de assentamento de blocos intertravados disponíveis no mercado em conjunto com qualquer
dispositivo de transporte (miniescavadeira, escavadeira hidráulica).
• São necessários dois circuitos de controle hidráulico separados no transportador (escavadeira) para operar o
HVZ-ECO.
• Esse dispositivo HVZ-ECO pode ser usado para pegar e assentar uma camada de blocos intertravados por vez.
As capacidades de carga e as larguras nominais do grampo de assentamento hidráulico HVZ-ECO não devem
ser excedidas.
• Somente pedras de qualidade perfeita podem ser agarradas; elas não podem ter "pés, barrigas e espaçadores
cegos". Isso pode causar a queda de uma camada completa de pedras.
Este aparelho é equipado como padrão:
Requisitos para acionamento hidráulico (sistema hidráulico de trabalho do transportador):
Fluxo de volume, utilizável [l/min]: mín. 25, ideal 35 a 40, máx. 80
•
• Pressão operacional, utilizável [bar]: mín. 180, ideal 200, máx. 320
• Contrapressão: máx. 10 bar
Peso operacional mínimo da escavadeira
• a partir de aprox. 2,3
(O peso operacional pode variar dependendo do tipo de escavadeira e do molde. Não é uma informação obrigatória,
deve ser verificada em cada caso individual.
a ser coordenado).

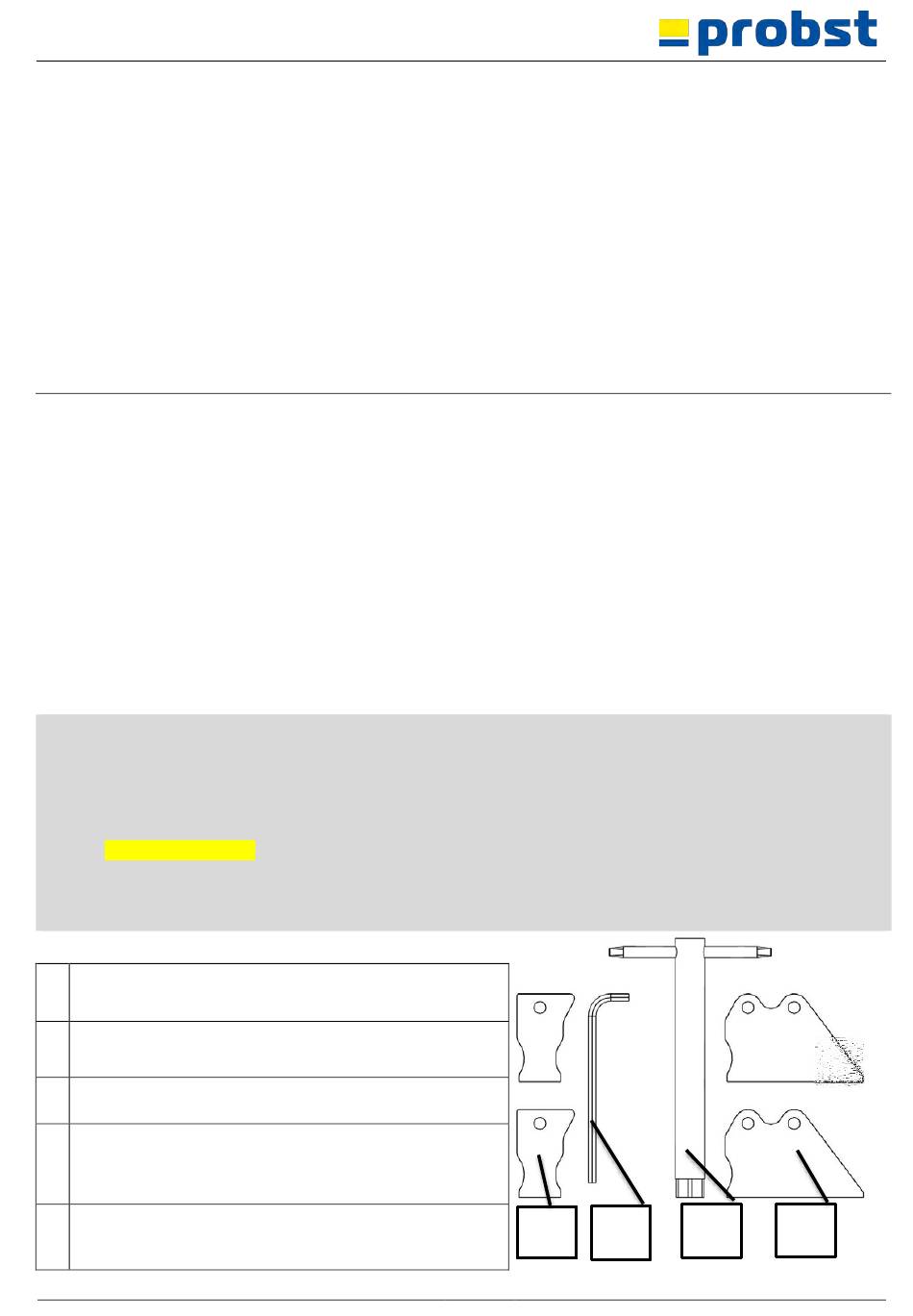

3.2 Conjunto de acessórios
A Chave de soquete tubular para ajuste da tensão
secundária (70630001)
B Chave Allen SW08 para mover o trilho adaptador de
posição (70630001)
C Discos de aço com mola para aumentar a largura da
mandíbula na fixação principal (34010100)
Discos de aço com mola para reduzir a largura da
D
mandíbula na fixação principal (34010016)
51400034
• Largura de fixação principal universalmente ajustável, pode ser
movida em paralelo em guias deslizantes de aço/poliamida livres
de manutenção.
• Vão secundário universalmente ajustável para a formação exata
da formação de assentamento.
Com 2 alças de operação para uma orientação ideal do alicate.
•
• Suporte com altura ajustável para definir a profundidade da
garra.
Com medidor de pressão de óleo.
•
• Com válvula de alívio de pressão para proteger os componentes
contra sobrecarga.
• Com discos de aço com molas individuais como elementos de
fixação.
• Suspensão universal da escavadeira com motor de rotação
hidráulica (360°).
D
