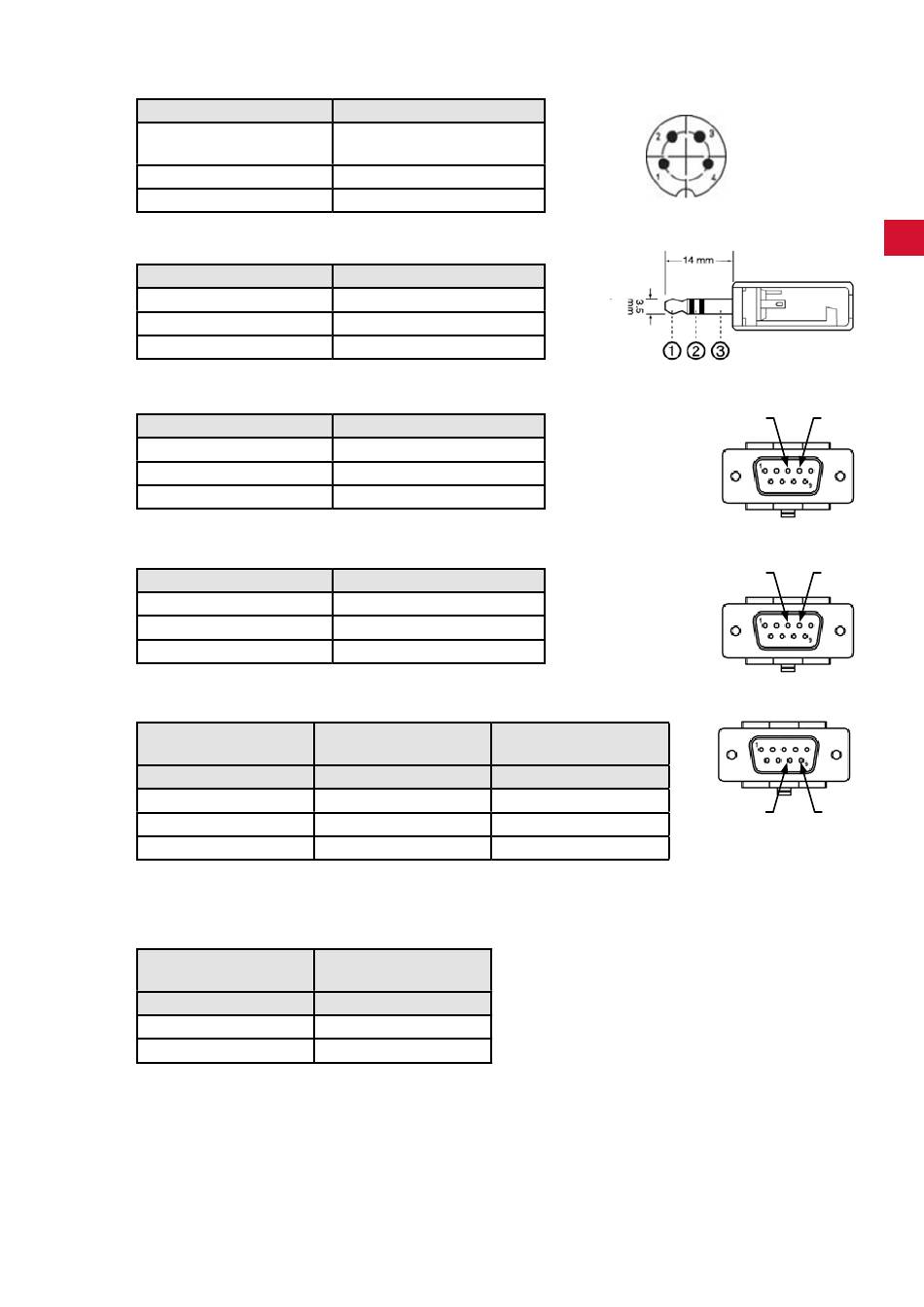

9.3 Asignación de clavija para el cable de interfaz
Cable de interfaz de tipo A:
Sistema de aspiración
Clavija RJ 45
Pin 8
Pin 7
Cable de interfaz de tipo B:
Sistema de aspiración
Clavija RJ 45
Pin 8
Pin 7
Cable de interfaz de tipo C:
Sistema de aspiración
Clavija RJ 45
Pin 8
Pin 7
Cable de interfaz de tipo D:
Sistema de aspiración
Clavija RJ 45
Pin 8
Pin 7
Cable de interfaz de tipo E:
Sistema de
aspiración
Clavija RJ 45
Pin 8
Pin 7
A emplear cuando la instalación CAM dispone solo de un contacto libre de
potencial entre los pines 8 y 9�
Cable de interfaz de tipo F:
Sistema de
aspiración
Clavija RJ 45
Pin 8
Pin 7
A emplear cuando la instalación CAM dispone solo
de tensión de red para el control de la aspiración�
Sistema CAM
Lumberg SV40
(con cierre atornillado)
Pin 1 (+)
Pin 4 (-)
Sistema CAM
Conector estéreo 3,5 mm
Pin 1 (+)
Pin 2 (-)
Sistema CAM
9 Pin D-Sub
Pin 4 (+)
Pin 3 (-)
Sistema CAM
9 Pin D-Sub
Pin 3 (+)
Pin 4 (-)
Sistema CAM
9 Pin D-Sub
Pin 9
Pin 8
Fuente de
alimentación
24 V
GND
- 15 -
Fuente de
alimentación
24 V
GND
