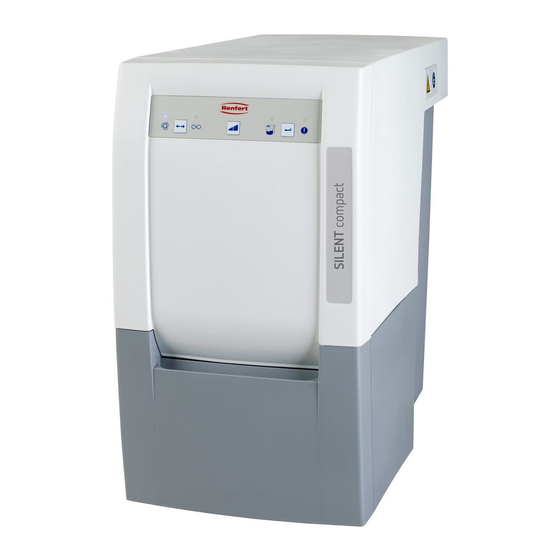

Renfert SILENT compact Original Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für SILENT compact:
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 3
SILENT compact
Made in Germany
de
en
fr
it
es
pt
tr
ru
pl
da
cs
uk
sv
fi
ro
zh
ja
ko
ar
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Renfert SILENT compact

  • Seite 3: Inhaltsverzeichnis

    Inhalt Einleitung ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 1�1 Verwendete Symbole �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� Sicherheit ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�1 Bestimmungsgemäße Verwendung ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�2 Bestimmungswidrige Verwendung ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�3 Umgebungsbedingungen für den sicheren Betrieb ���������������������������������������������������������������������������������������������������������������������������������������������� 2�4 Umgebungsbedingungen für Lagerung und Transport ������������������������������������������������������������������������������������������������������������������������������������� 2�5 Gefahren- und Warnhinweise ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�5�1 Allgemeine Hinweise ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 2.5.2 Spezifische Hinweise �����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������...
  • Seite 4: Einleitung

    Gibt einen für die Bedienung nützlichen, die Handhabung erleichternden Hinweis. Das Gerät entspricht den zutreffenden EU Richtlinien. Das Gerät unterliegt der EU Richtlinie 2002/96/EG (WEEE Richtlinie). Zu diesem Thema finden Sie ein FAQ Video in unserer Videogalerie auf www.renfert.com/p49. ► Aufzählung, besonders zu beachten • Aufzählung - Aufzählung ⇒...
  • Seite 5: 2�2 Bestimmungswidrige Verwendung

    Jede über die in dieser Anleitung hinausgehende Verwendung gilt als nicht bestimmungsgemäß� Für hieraus resultierende Schäden haftet der Hersteller nicht� An diesem Produkt dürfen nur die von der Firma Renfert GmbH gelieferten oder freigegebenen Zubehör- und Ersatzteile verwendet werden� Die Verwendung von anderen Zubehör- oder Ersatzteilen kann die Sicherheit des Gerätes beeinträchtigen, birgt das Risiko schwerer Verletzungen, kann zu Schäden an der...
  • Seite 6: Spezifische Hinweise

    ► das Produkt in irgendeiner Art und Weise verändert wird - außer den in der Bedienungsanleitung beschriebenen Veränderungen. ► das Produkt nicht vom Fachhandel repariert oder nicht mit Original Renfert Ersatzteilen eingesetzt wird. ► das Produkt trotz erkennbarer Sicherheitsmängel oder Beschädigungen weiter verwendet wird.
  • Seite 7: Produktbeschreibung

    Das Gerät ist eine Arbeitsplatz- und Geräteabsaugung zur Absaugung von Stäuben in Dentallaboren� Die Absaugung kann sowohl manuell, als auch automatisch in Abhängigkeit vom Betrieb angeschlos- sener elektrischer Stauberzeuger betrieben werden� Baugruppen und Funktionselemente Silent compact Saugstutzen Bedienfeld Ein- / Aus-Schalter...
  • Seite 8: Lieferumfang

    1 Saugschlauch, 2 m, inkl� 2 Endmuffen Zubehör 2921 0003 Endmuffenset, 2 Stück 90002 0096 H+Hepa-Filter SILENT compact / compact CAM 90003 4240 Saugschlauch 90003 4826 Saugschlauch antistatisch, 3 m, inkl� 2 Endmuffen 90115 0823 Saugschlauch, LW 38 mm, 6 m...
  • Seite 9: Inbetriebnahme

    Inbetriebnahme Auspacken ⇒ Entnehmen Sie das Gerät und die Zubehörteile dem Versandkarton� ⇒ Prüfen Sie die Lieferung auf Vollständigkeit (vergleiche Lieferumfang)� Aufstellen Die Absaugung ist ein Standgerät und darf nicht liegend betrieben werden� Platzieren Sie die Absaugung so, dass: • der Abluftaustritt (7, Abb� 1) nicht behindert wird� •...
  • Seite 10: 4�6 Externe Abluftführung

    Externe Abluftführung Über eine externe Abluftführung (siehe Zubehör) kann die Abluft aus dem Labor abgeleitet werden� Die Montageanleitung dafür liegt der externen Abluftführung bei� Bei der Verwendung von Absaugungen in Verbindung mit einer externen Abluftführung wird dem Raum eine erhebliche Menge Luft pro Stunde entzogen. Dies kann zu einem Unterdruck führen, wodurch beim Einsatz von raumluftabhängigen Feuerstät- ten mit Gas-, Flüssig- oder Festbrennstoffen giftige Gase (z.B.
  • Seite 11: 5�5 Einschaltautomatik Für Automatikbetrieb

    Einschaltautomatik für Automatikbetrieb Die Einschaltautomatik, die die Absaugung abhängig von einen ange- schlossenen Elektrogerät startet und stoppt, kann eingestellt werden� ♦ Automatikbetrieb ist eingestellt, Anzeige (20) leuchtet (ggf� in Auto- matikbetrieb umschalten)� ⇒ Taste Betriebsart (21) für min� 3 Sek� drücken� ♦...
  • Seite 12: Reinigung / Wartung

    Ursache Maßnahme Saugstufe zu niedrig • Höhere Saugstufe wählen Filterbeschlag • Filterabreinigung ausführen� Filterreinigung hat nicht den erwarteten Erfolg. • Feinfilter wechseln. • Zum staubarmen Wechsel des Feinfilters Kapitel 6.3 beachten� Verstopfung in der Absaugstelle (Saugmaul) • Saugschlauch an der Absaugstelle abziehen und prü- fen, ob eine Verstopfung in der Absaugstelle vorliegt, ggf�...
  • Seite 13: Zeitintervall "Staubschublade Leeren" Einstellen

    ⇒ Enter-Taste (25) drücken (Zähler zur Erfassung des Zeitintervalls wird zurückgesetzt)� ♦ Signalton bestätigt die Eingabe� ♦ Anzeige Staubschublade (24) erlischt� Wird die Staubschublade nicht geleert, leuchtet die Anzeige der Staubschublade (24, Abb. 11) wei- terhin. Nach dem Aus- / Einschalten des Gerätes wird durch einen 3-maligen Signalton erneut auf das Entleeren der Staubschublade hingewiesen.
  • Seite 14: Ersatzteile

    Ein ausgelöster Geräteschutzschalter wird durch Eindrücken des Knopfes wieder zurückgesetzt� Bei wiederholtem Auslösen eines Geräteschutzschalters liegt ein Defekt am Gerät vor. Gerät zur Reparatur einschicken! Ersatzteile Verschleiß- bzw. Ersatzteile finden Sie in der Ersatzteilliste im Internet unter www.renfert.com/p918� Geben Sie dort folgende Artikelnummer ein: 29340000� Aus der Garantieleistung ausgeschlossene Teile (Verschleißteile, Verbrauchsteile) sind in der Ersatzteilliste gekennzeichnet� Seriennummer, Herstelldatum und Geräte-Version befinden sich auf dem Geräte- Typenschild�...
  • Seite 15: Störungen Beseitigen

    Störungen beseitigen Störung Ursache Abhilfe Nach dem Einschalten gibt • Die Absaugung führt eine automa- • Funktionsbedingt, keine Abhilfe erforderlich� es für ca. 8 Sek. ein lautes tische Filterreinigung durch� Vibrationsgeräusch. In einer Arbeitspause ertönt • Nach 16 Std� Betrieb (Turbinen- •...
  • Seite 16 Turbinenwechsel nicht ständig eingesteckt� mehr einschalten Nach dem Einschalten • Die nicht leuchtende Anzeige ist • Kontakt mit Renfert / Service aufnehmen� leuchten nicht alle Anzeigen defekt� kurz auf. Sicherung löst aus, wenn • Leistungsaufnahme des ange- •...
  • Seite 17: Technische Daten

    Auf den Saugmotor wird eine Garantie von 3 Jahren, maximal jedoch für die Dauer von 1000 Be- triebsstunden (Motorlaufzeit) gewährt. Bei sachgemäßer Anwendung gewährt Renfert Ihnen auf alle Teile des Geräts eine Garantie von 3 Jahren� Voraussetzung für die Inanspruchnahme der Garantie ist das Vorhandensein der Original- Verkaufsrechnung des Fachhandels�...
  • Seite 18: 10 Entsorgungshinweise

    Bitte informieren Sie sich bei Ihren lokalen Behörden über die ordnungsgemäße Entsorgung� 10.2.2 Besondere Hinweise für Kunden in Deutschland Bei den Renfert Elektrogeräten handelt es sich um Geräte für den kommerziellen Einsatz� Diese Geräte dürfen nicht an den kommunalen Sammelstellen für Elektrogeräte abgegeben werden, sondern werden direkt von Renfert zurückgenommen�...
  • Seite 19 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 36 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 54 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 71 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 89 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 107 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 124 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 142 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 160 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 177 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 195 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 213 Тел.: +49 7731 82 08-0 • Факс: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Тел.: +1 6307 62 18 03 • Факс: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 230 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 247 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 265 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/SUA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 281 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 298 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 315 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 333 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 334: Eg-Konformitätserklärung

    EG-Konformitätserklärung EC Declaration of conformity Renfert GmbH, Industriegebiet, 78247 Hilzingen / Germany Renfert GmbH, Industriegebiet, 78247 Hilzingen / Germany Hiermit erklären wir, dass das Produkt Herewith we declare that the product Silent compact Silent compact allen einschlägigen Bestimmungen der folgenden Richtlinien is in compliance with the relevant requirements in the entspricht: following directives: 2006/42/EG (Maschinen-Richtlinie) 2006/42/EC (Machinery safety) 2014/30/EU (EMV Richtlinie) 2014/30/EU (Electromagnetic compatibility) 2011/65/EU (RoHS) 2011/65/EU (RoHS)
