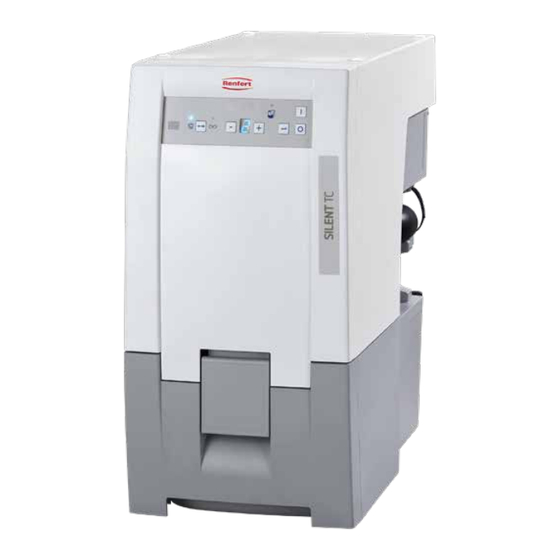

Renfert SILENT TC Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Renfert Anleitungen
  4. Laborzubehör & Laborgeräte
  5. SILENT TC
  6. Serviceanleitung

Renfert SILENT TC Serviceanleitung

Vorschau ausblenden Andere Handbücher für SILENT TC:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
SILENT TC
Service Instructions
Made in Germany
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Renfert SILENT TC

Inhaltszusammenfassung für Renfert SILENT TC

  • Seite 1 SILENT TC Service Instructions Made in Germany...

  • Seite 2: Inhaltsverzeichnis

    Contents 90002 1584 / 90002 0097 Feinfilter Klasse M • Fine filter class M • Filtre fin classe M • Filtro fino di classe M • Filtro fino clase M • Фильтр тонкой очистки, класса M; H+Hepa-Filter • H+Hepa filter • Filtre H+Hepa • Filtro H+Hepa •...
  • Seite 3 90003 4668 Geräteschutzschalter 15A • Appliance protective switch 15A • Disjoncteur-protecteur de l‘appareil 15A • Commutatore protezione apparecchio 15A • Conmutador de protección p. aparato 15A • Предохранительный выключатель прибора 15A 90003 7411 / 90003 7915 Ringkerntrafo • Toroidal core transformer • Transformateur toroidal • Trasformatore a nucleo toroid •...
  • Seite 5 Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу SILENT TC / TC2 / powerCAM TC / EC2 / powerCAM EC 90002 1584 / 90002 0097 Feinfilter Klasse M • Fine filter class M • Filtre fin classe M • Filtro fino di classe M •...
  • Seite 6 - 2 / 4 - 90002 1584 / 90002 0097...
  • Seite 7  “press” “press” “click” “click” 90002 1584 / 90002 0097 - 3 / 4 -...
  • Seite 8 Only for SILENT EC2 / powerCAM EC - 4 / 4 - 90002 1584 / 90002 0097...

  • Seite 9: Rejilla De Aire De Escape • Решетка Отработанного Воздуха

    Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90003 7625 Abluftgitter • Exhaust air grille • Grille de l’air sortant • Griglia dell’aria di scarico Rejilla de aire de escape • Решетка отработанного воздуха 90003 7625 - 1 / 2 -...
  • Seite 10 - 2 / 2 - 90003 7625...
  • Seite 11 Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90003 4224 Luftfilter Elektronik kpl • Air filter for electronics complete • Filtre air complète p. eléctronique • Filtro aria per elettronica completo • Filtro aire completo p. electróni- ca •...
  • Seite 12 “press” “press” “click” “click” - 2 / 2 - 90003 4224...

  • Seite 13: Dichtungssatz • Retainer Rings Set • Jeu De Joints • Kit Di Guarnizioni • Jeugo De Obturadores

    Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90003 7616 Dichtungssatz • Retainer rings set • Jeu de joints • Kit di guarnizioni • Jeugo de obturadores • Комплект прокладок 2 seconds 90003 7616 - 1 / 10 -...
  • Seite 14 - 2 / 10 - 90003 7616...
  • Seite 15 90003 7616 - 3 / 10 -...
  • Seite 16  - 4 / 10 - 90003 7616...
  • Seite 17 90003 7616 - 5 / 10 -...
  • Seite 18 - 6 / 10 - 90003 7616...
  • Seite 19 “click” 90003 7616 - 7 / 10 -...
  • Seite 20 - 8 / 10 - 90003 7616...
  • Seite 21 “click” “check” 90003 7616 - 9 / 10 -...
  • Seite 22 - 10 / 10 - 90003 7616...

  • Seite 23: Motoreinheit • Motor Unit • Unité Moteur

    Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90002 1631 Motoreinheit • Motor unit • Unité moteur Blocco motore • Unidad Motor • Блок мотор 90002 1631 - 1 / 6 -...
  • Seite 24 - 2 / 6 - 90002 1631...
  • Seite 25 “pull” “push” 90002 1631 - 3 / 6 -...
  • Seite 26 - 4 / 6 - 90002 1631...
  • Seite 27 “click” “check” 90002 1631 - 5 / 6 -...
  • Seite 28 - 6 / 6 - 90002 1631...
  • Seite 29 Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90003 8671 Kleinteileset • Small parts set • Petit matériel • Kit minuteria • Juego de piezas pequeñas • Комплект мелких деталей 90003 8671 - 1 / 10 -...
  • Seite 30 - 2 / 10 - 90003 8671...
  • Seite 31 90003 8671 - 3 / 10 -...
  • Seite 32 1,1 - 1,2 Nm - 4 / 10 - 90003 8671...
  • Seite 33 90003 8671 - 5 / 10 -...
  • Seite 34 old version - 6 / 10 - 90003 8671...
  • Seite 35 new version 90003 8671 - 7 / 10 -...
  • Seite 36 - 8 / 10 - 90003 8671...
  • Seite 37 90003 8671 - 9 / 10 -...
  • Seite 38 - 10 / 10 - 90003 8671...

  • Seite 39: Ansaugmuffe • Air Intake Duct • Manchon Admission Air

    Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 2937 0001 Ansaugmuffe • Air intake duct • Manchon admission air Manicotto di aspirazione • Manguito de aspiración • Муфта для вытяжки 2937 0001 - 1 / 6 -...
  • Seite 40 old version - 2 / 6 - 2937 0001...
  • Seite 41 new version “press” “press” “click” “press” 2937 0001 - 3 / 6 -...
  • Seite 42 old version new version - 4 / 6 - 2937 0001...
  • Seite 43 2937 0001 - 5 / 6 -...
  • Seite 44 - 6 / 6 - 2937 0001...

  • Seite 45: Staubschublade • Dust Drawer • Tiroir À Poussière • Vano Raccogli-Polvere

    Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90003 7423 Staubschublade • Dust drawer • Tiroir à poussière • Vano raccogli-polvere Gaveta de polvo • Выдвижной ящик для пыли 90003 7423 - 1 / 2 -...
  • Seite 46 - 2 / 2 - 90003 7423...

  • Seite 47: Abreinigung • Vibration Motor For Cleaning • Moteur Vibrateur P. Nettoyage

    Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90002 1589 Abreinigung • Vibration motor for cleaning • Moteur vibrateur p. nettoyage Motore vibratore • Motovibrador • Очистка 2 seconds 90002 1589 - 1 / 4 -...
  • Seite 48 “press” - 2 / 4 - 90002 1589...
  • Seite 49 90002 1589 - 3 / 4 -...
  • Seite 50  - 4 / 4 - 90002 1589...
  • Seite 51 Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90003 7757 Filtermutter • Filter nut • Écrou pour filtre • Unione dado per filtro • Tuerca para filtro • Гайка фильтра 2 seconds 90003 7757 - 1 / 2 -...
  • Seite 52  - 2 / 2 - 90003 7757...

  • Seite 53: Adapter • Adapter • Adaptateur • Adattatore • Adaptador • Адаптер

    Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90003 3552 / ..3553 / ..3555 / ..3556 Adapter • Adapter • Adaptateur • Adattatore • Adaptador • Адаптер 90003 3552 / ..3553 / ..3555 / ..3556 - 1 / 2 -...
  • Seite 54 - 2 / 2 - 90003 3552 / ..3553 / ..3555 / ..3556...

  • Seite 55: Abluftlabyrinth • Extraction Air Maze • Conduite Air Sortant

    Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90002 1695 Abluftlabyrinth • Extraction air maze • Conduite air sortant Labirinto aria in uscita • Laberinto para aire de salida • Вытяжной лабиринт “pull”...
  • Seite 56 “push” - 2 / 2 - 90002 1695...

  • Seite 57: Netzkabel • Power Cable • Câble De Réseau • Cavo Di Rete • Cable De Red

    Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90003 3425 /..3426 /..3543 /..3544 /..3545 /..3546 /..3547 / ..3560 / ..6979 Netzkabel • Power cable • Câble de réseau • Cavo di rete • Cable de red Сетевой...
  • Seite 58 - 2 / 6 - 90003 3425 /..3426 /..3543 /..3544 /..3545 /..3546 /..3547 / ..3560 / ..6979...
  • Seite 59 “press” “click” 90003 3425 /..3426 /..3543 /..3544 /..3545 /..3546 /..3547 / ..3560 / ..6979 - 3 / 6 -...
  • Seite 60 black 1,1 - 1,2 Nm - 4 / 6 - 90003 3425 /..3426 /..3543 /..3544 /..3545 /..3546 /..3547 / ..3560 / ..6979...
  • Seite 61 1,1 - 1,2 Nm 90003 3425 /..3426 /..3543 /..3544 /..3545 /..3546 /..3547 / ..3560 / ..6979 - 5 / 6 -...
  • Seite 62 Schutzleiterprüfung durchführen: siehe am Ende der „Service Instructions“. Performing the protective conductor test: see at the end of the “Service instructions”. Pour vérifier le conducteur de protection: voir à la fin des “Instructions de service”. Per la verifica del conduttore di terra: vedere alla fine delle “Istruzioni di servizio”. Realizar la prueba del conductor de protección: véase al final de las “Instrucciones de servicio”.

  • Seite 63: Leiterkarte • Printed Circuitboard • Circuit Imprimé • Circuito Stampato • Circuito Impreso

    Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90003 7431 Leiterkarte • Printed circuitboard • Circuit imprimé • Circuito stampato • Circuito impreso • Печатная плата 90003 7431 - 1 / 6 -...
  • Seite 64 - 2 / 6 - 90003 7431...
  • Seite 65 black 90003 7431 - 3 / 6 -...
  • Seite 66 1,1 - 1,2 Nm - 4 / 6 - 90003 7431...
  • Seite 67 black 1,1 - 1,2 Nm 90003 7431 - 5 / 6 -...
  • Seite 68 1,1 - 1,2 Nm Schutzleiterprüfung durchführen: siehe am Ende der „Service Instructions“. Performing the protective conductor test: see at the end of the “Service instructions”. Pour vérifier le conducteur de protection: voir à la fin des “Instructions de service”. Per la verifica del conduttore di terra: vedere alla fine delle “Istruzioni di servizio”. Realizar la prueba del conductor de protección: véase al final de las “Instrucciones de servicio”.

  • Seite 69: Bedieneinheit Kpl. • Control Unit Cpl. • Unité De Commande Cpl

    Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90002 1636 Bedieneinheit kpl. • Control unit cpl. • Unité de commande cpl. Unitá di comando cpl. • Unidad de control cpl. • Панель управления в комплекте 90002 1636 - 1 / 8 -...
  • Seite 70 - 2 / 8 - 90002 1636...
  • Seite 71 “press” 90002 1636 - 3 / 8 -...
  • Seite 72 “click” - 4 / 8 - 90002 1636...
  • Seite 73 90002 1636 - 5 / 8 -...
  • Seite 74 1,1 - 1,2 Nm - 6 / 8 - 90002 1636...
  • Seite 75 1,1 - 1,2 Nm 1,1 - 1,2 Nm 90002 1636 - 7 / 8 -...
  • Seite 76 Schutzleiterprüfung durchführen: siehe am Ende der „Service Instructions“. Performing the protective conductor test: see at the end of the “Service instructions”. Pour vérifier le conducteur de protection: voir à la fin des “Instructions de service”. Per la verifica del conduttore di terra: vedere alla fine delle “Istruzioni di servizio”. Realizar la prueba del conductor de protección: véase al final de las “Instrucciones de servicio”.
  • Seite 77 Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90003 4668 Geräteschutzschalter 15A • Appliance protective switch 15A • Disjoncteur-protecteur de l‘appareil 15A • Commutatore protezione apparecchio 15A • Conmutador de pro- tección p.
  • Seite 78 - 2 / 6 - 90003 4668...
  • Seite 79 “press” “press” black blue black blue “click” 90003 4668 - 3 / 6 -...
  • Seite 80 1,1 - 1,2 Nm 1,1 - 1,2 Nm - 4 / 6 - 90003 4668...
  • Seite 81 Schutzleiterprüfung durchführen: siehe am Ende der „Service Instructions“. Performing the protective conductor test: see at the end of the “Service instructions”. Pour vérifier le conducteur de protection: voir à la fin des “Instructions de service”. Per la verifica del conduttore di terra: vedere alla fine delle “Istruzioni di servizio”. Realizar la prueba del conductor de protección: véase al final de las “Instrucciones de servicio”.
  • Seite 82 - 6 / 6 - 90003 4668...
  • Seite 83 Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90003 7411 / 90003 7915 Ringkerntrafo • Toroidal core transformer • Transformateur toroidal • Trasforma- tore a nucleo toroid • Transformador toroidal • Тороидальный трансформатор 90003 7411 230V 90003 7915 100V 90003 7411 / 90003 7915...
  • Seite 84 - 2 / 12 - 90003 7411 / 90003 7915...
  • Seite 85 90003 7411 / 90003 7915 - 3 / 12 -...
  • Seite 86 - 4 / 12 - 90003 7411 / 90003 7915...
  • Seite 87 90003 7411 / 90003 7915 - 5 / 12 -...
  • Seite 88 “press” “press” - 6 / 12 - 90003 7411 / 90003 7915...
  • Seite 89  90003 7411 / 90003 7915 - 7 / 12 -...
  • Seite 90 “click” 1,1 - 1,2 Nm “click” - 8 / 12 - 90003 7411 / 90003 7915...
  • Seite 91 90003 7411 / 90003 7915 - 9 / 12 -...
  • Seite 92 “click” “check” - 10 / 12 - 90003 7411 / 90003 7915...
  • Seite 93 1,1 - 1,2 Nm 1,1 - 1,2 Nm 90003 7411 / 90003 7915 - 11 / 12 -...
  • Seite 94 1,1 - 1,2 Nm Schutzleiterprüfung durchführen: siehe am Ende der „Service Instructions“. Performing the protective conductor test: see at the end of the “Service instructions”. Pour vérifier le conducteur de protection: voir à la fin des “Instructions de service”. Per la verifica del conduttore di terra: vedere alla fine delle “Istruzioni di servizio”. Realizar la prueba del conductor de protección: véase al final de las “Instrucciones de servicio”.
  • Seite 95 Test Schutzleiterprüfung • Protective conductor test • Vérification du conducteur de protection • Verifica del conduttore di protezione • Comprobación del conductor de protección • Проверка защитного провода Messpunkt für Schutzleiterprüfung • Measuring point for protective conductor testing • Point de mesure pour le test du conducteur de protection •...
