  • Seite 1 SILENT compactCAM Made in Germany...
  • Seite 3 Die Abluft muss mit dem optionalen Abluftschlauch (A) direkt aus einem Unterschranksystem heraus geführt werden, wenn bestehende Abluftöffnungen nicht den folgenden Abbildungen (B, C) entsprechen. The exhaust air must be allowed to escape directly from the cupboard by means of the optional- ly available exhaust air duct (A) if the existing opening vents do not correspond to the following pictures (B, C).
  • Seite 4 ...
  • Seite 5  min. 250 x 120 mm min. 10 x 5 inch...
  • Seite 6 ...
  • Seite 7 SILENT compactCAM ORIGINALBEDIENUNGSANLEITUNG Made in Germany...
  • Seite 8: Inhaltsverzeichnis

    Inhalt Einleitung ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 1�1 Verwendete Symbole ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� Sicherheit ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 2�1 Bestimmungsgemäße Verwendung �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�2 Bestimmungswidrige Verwendung ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�3 Umgebungsbedingungen für den sicheren Betrieb ����������������������������������������������������������������������������������������������������������������������������������������������� 2�4 Umgebungsbedingungen für Lagerung und Transport �������������������������������������������������������������������������������������������������������������������������������������� 2�5 Gefahren- und Warnhinweise ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 2�5�1 Allgemeine Hinweise ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2.5.2 Spezifische Hinweise ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������...
  • Seite 9: Einleitung

    Jede über die in dieser Anleitung hinausgehende Verwendung gilt als nicht bestimmungsgemäß� Für hieraus resultierende Schäden haftet der Hersteller nicht� An diesem Produkt dürfen nur die von der Firma Renfert GmbH gelieferten oder freigegebenen Zubehör- und Ersatzteile verwendet werden� Die Verwendung von anderen Zubehör- oder Ersatzteilen kann die Sicherheit des Gerätes beeinträchtigen, birgt das Risiko schwerer Verletzungen, kann zu Schäden an der...
  • Seite 10: 2�3 Umgebungsbedingungen Für Den Sicheren Betrieb

    Umgebungsbedingungen für den sicheren Betrieb Das Gerät darf nur betrieben werden: • in Innenräumen, • bis zu einer Höhe von 2�000 m über Meereshöhe, • bei einer Umgebungstemperatur von 5 - 40 ºC [41 - 104 ºF] *), • bei einer maximalen relativen Feuchte von 80 % bei 31 ºC [87,8 ºF], linear abnehmend bis zu 50 % relativer Feuchte bei 40 ºC [104 ºF] *), •...
  • Seite 11: Spezifische Hinweise

    ► das Produkt in irgendeiner Art und Weise verändert wird - außer den in der Bedienungsanleitung beschriebenen Veränderungen. ► das Produkt nicht vom Fachhandel repariert oder nicht mit Original Renfert Ersatzteilen eingesetzt wird. ► das Produkt trotz erkennbarer Sicherheitsmängel oder Beschädigungen weiter verwendet wird.
  • Seite 12: Produktbeschreibung

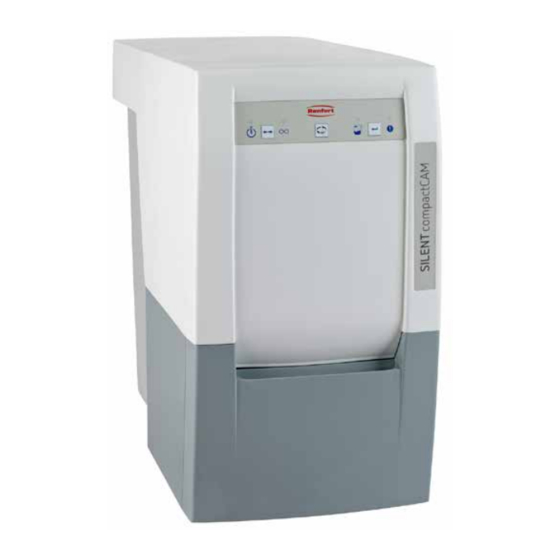

    Die Absaugung ist mit einer bi-direktionalen Schnittstelle ausgestattet, um der CAM-Anlage Statusinformationen zu übermitteln und Steuerkommandos von der CAM-Anlage zu erfassen� Die Saugleistung ist fest eingestellt und kann nicht verändert werden� Baugruppen und Funktionselemente Silent compactCAM Saugstutzen Bedienfeld Ein- / Aus-Schalter...
  • Seite 13: 3�3 Lieferumfang

    2934 0010 Schnittstellenkabel Typ E für Yenadent/Origin + Nema-Adapter 2934 0011 Schnittstellenkabel Typ F für Zirkonzahn 2934 0012 Schnittstellenkabel Typ F für Zirkonzahn + C14-Adapter 2934 0007 90°-Absaugwinkel Silent Für weitere Details oder weiteres Zubehör siehe auch www.renfert.com. - 7 -...
  • Seite 14: Inbetriebnahme

    Inbetriebnahme Auspacken ⇒ Entnehmen Sie das Gerät und die Zubehörteile dem Versandkarton� ⇒ Prüfen Sie die Lieferung auf Vollständigkeit (vergleiche Lieferumfang)� Aufstellen Die Absaugung ist ein Standgerät und darf nicht liegend betrieben werden� Platzieren Sie die Absaugung so, dass: • der Abluftaustritt (7, Abb� 1) nicht behindert wird� •...
  • Seite 15: 4�5 Anschluss An Cam-Schnittstelle

    Anschluss an CAM-Schnittstelle Wird die Absaugung über eine Stromversorgung der CAM Anlage sehr häufig ein- und aus- geschaltet, so kann dies sowohl bei der CAM Anlage wie auch bei der Silent compactCAM zu Schäden an der Elektronik führen. Zur Fernsteuerung der Silent compactCAM daher unbedingt die dafür vorhandene CAM Schnitt- stelle, ggf.
  • Seite 16: 5�3 Filterabreinigung

    Filterabreinigung Um eine maximale Saugleistung zu gewährleisten, verfügt die Absaugung über eine automatische Abrei- nigung der Feinfiltereinheit. Die Abreinigung erfolgt: • bei nicht ausreichender Saugleistung (Strömungsgeschwindigkeit unterschreitet einen internen Grenz- wert)� • nach jedem Einschalten� • vor der Entnahme der Staubschublade, wenn zu deren Leerung aufgefordert wird (siehe Kap� 6�2 Staubschublade leeren)�...
  • Seite 17: 6�2�1 Zeitintervall „Staubschublade Leeren" Einstellen

    6.2.1 Zeitintervall „Staubschublade leeren“ einstellen Es kann zwischen fünf unterschiedlichen Zeitintervallen gewählt werden� Zeitintervall / Stunde Blinksignal Abb. 9 Zeitintervall wählen: ⇒ Gerät am Ein- / Aus-Schalter (9, Abb� 1) ausschalten� ⇒ Enter-Taste (25) drücken, gedrückt halten und Gerät am Ein- / Aus-Schalter einschalten� ♦...
  • Seite 18: 6�5 Ersatzteile

    Ersatzteile Verschleiß- bzw. Ersatzteile finden Sie in der Ersatzteilliste im Internet unter www.renfert.com/p918� Geben Sie dort folgende Artikelnummer ein: 29342000� Aus der Garantieleistung ausgeschlossene Teile (Verschleißteile, Verbrauchsteile) sind in der Ersatzteilliste gekennzeichnet� Seriennummer, Herstelldatum und Geräte-Version befinden sich auf dem Geräte-Typenschild. Werkseinstellungen ⇒ Gerät ausschalten (9, Abb� 1)� ⇒ Die Taste Betriebsart (21, Abb� 2) und Auswahltaste (23, Abb� 2) gleichzeitig gedrückt halten und Gerät einschalten (9, Abb�...
  • Seite 19: Technische Daten

    Verbesserung der Saugleitung bewirkt)� • Saugturbine defekt� • Saugturbine wechseln� Nach dem Einschalten • Die nicht leuchtende Anzeige ist • Kontakt mit Renfert / Service aufnehmen� leuchten nicht alle Anzei- defekt� gen kurz auf. Technische Daten 2934 2000...
  • Seite 20: 9�1�1 Ausgänge (Out1 / Out2)

    9.1.1 Ausgänge (Out1 / Out2) Die Ausgangssignale sind als potentialfreie Schaltausgänge eines Optokoppler mit einem 150 Ohm Vorwiderstand ausgeführt� Für maximale pull-up Spannung (U) und maximal zulässigen Schalt- strom (I) siehe Kap� 8 Technische Daten� Der pull-up Widerstand (R) ist so zu dimensionieren, dass der maxi- mal zulässige Schaltstrom nicht überschritten wird�...
  • Seite 21: 10 Garantie

    Auf den Saugmotor wird eine Garantie von 3 Jahren, maximal jedoch für die Dauer von 1000 Be- triebsstunden (Motorlaufzeit) gewährt. Bei sachgemäßer Anwendung gewährt Renfert Ihnen auf alle Teile des Geräts eine Garantie von 3 Jah- ren� Voraussetzung für die Inanspruchnahme der Garantie ist das Vorhandensein der Original-Verkaufs- rechnung des Fachhandels�...
  • Seite 22 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
  • Seite 23 Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90002 1635 Feinfilterset • Fine filter set • Jeu filtre fin • Kit filtro fine Juego elemento filtrante fino • Комплект фильтров тонкой очистки - 1 / 4 - 90002 1635...
  • Seite 24 - 2 / 4 - 90002 1635...
  • Seite 25 - 3 / 4 - 90002 1635...
  • Seite 26 “press” “press” “click” “click” - 4 / 4 - 90002 1635...
