9 CAM インターフェース
CAMシステムとの通信用に、絶縁された双方向インターフェースが用意されています。
2つの入力シグナルと、2つの出力シグナルによって、各4つのコマンドを集塵装置から受信すること
が、もしくは、4つのステータス情報をCAM装置に送信することができます。

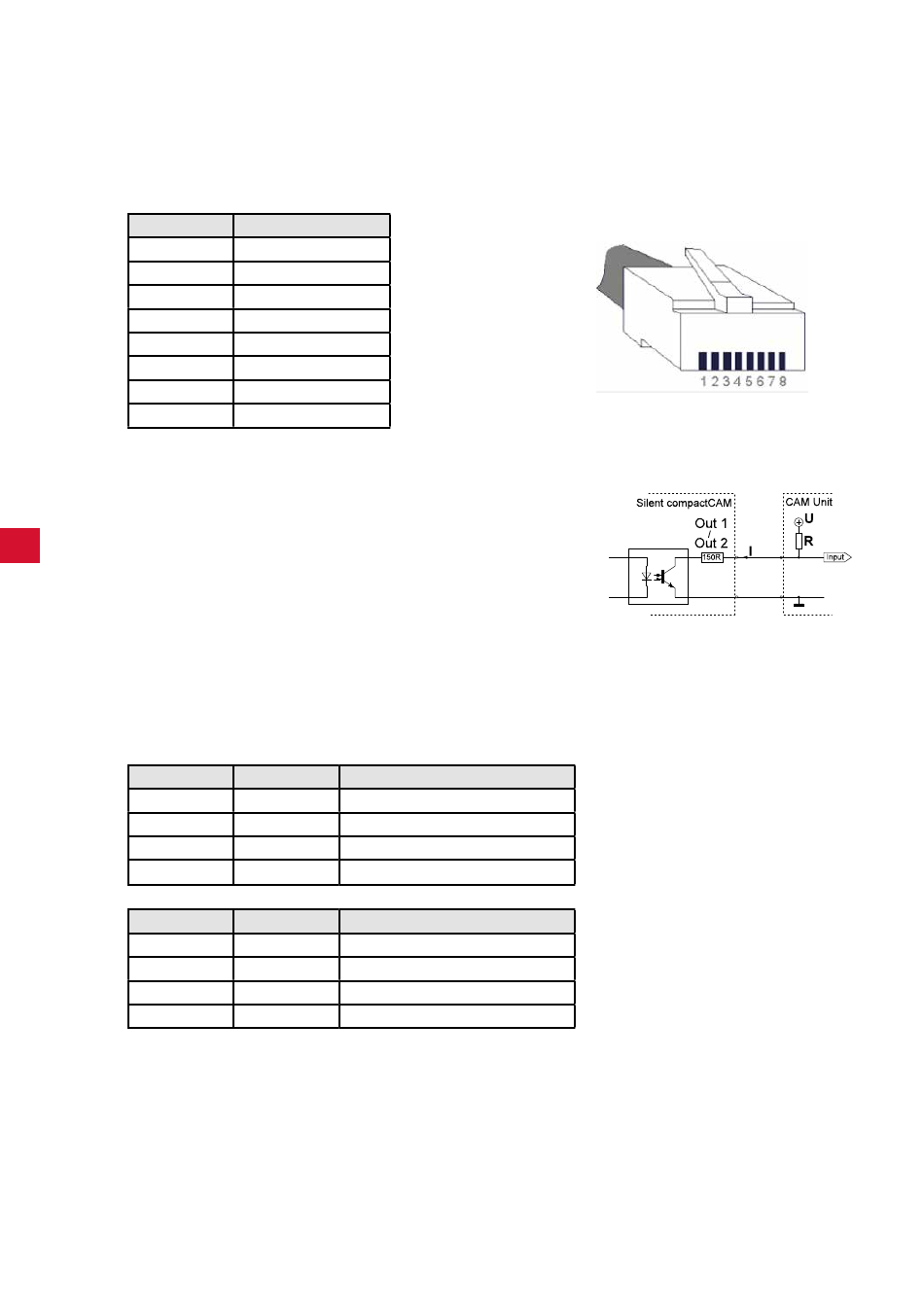

9.1 ピン配列 CAM インターフェース (12、図1)
タイプ: RJ45
ピン
1
2
3
4
5
6
7
8
9.1.1 アウトプット (Out1 / Out2)
出力シグナルは、内部抵抗150 Ohmのオプトカプラ、浮動スイッ
チング出力です。
最大プルアップ電圧 (U) と、最大許容スイッチング電流 (I) につい
ja
ては、8 章 技術仕様を参照してください。
外部プルアップ抵抗 ® は、最大許容スイッチング電流 (I) を越えな
いように設定する必要があります。
9.1.2 インプット (In1 / In2)
入力信号はフォトカプラのLEDに行きます。
2つの信号レベル「低」/「高」の必要な入力電圧については、8 章 技術仕様を参照してください。
9.2 コントロールコマンド / ステータスメッセージ
In 1
0 V (low)
24 V (high)
0 V (low)
24 V (high)
Out 1
24 V
0 V
24 V
0 V
表示
Out2 - GND
Out2
Out1 - GND
Out1
In2 - GND
In2 - 24 V
In1 - GND
In1 - 24 V
In 2 コマンド
0 V (low) 吸引停止 (タービン オフ)
0 V (low) 吸引開始 (タービン オン)
24 V (high) クリーニング実行
24 V (high) 割り当てなし
Out 2 メッセージ
24 V エラー
24 V フィルタークリーニング 有効
0 V フィルター交換
0 V 集塵は正常
- 14 -
