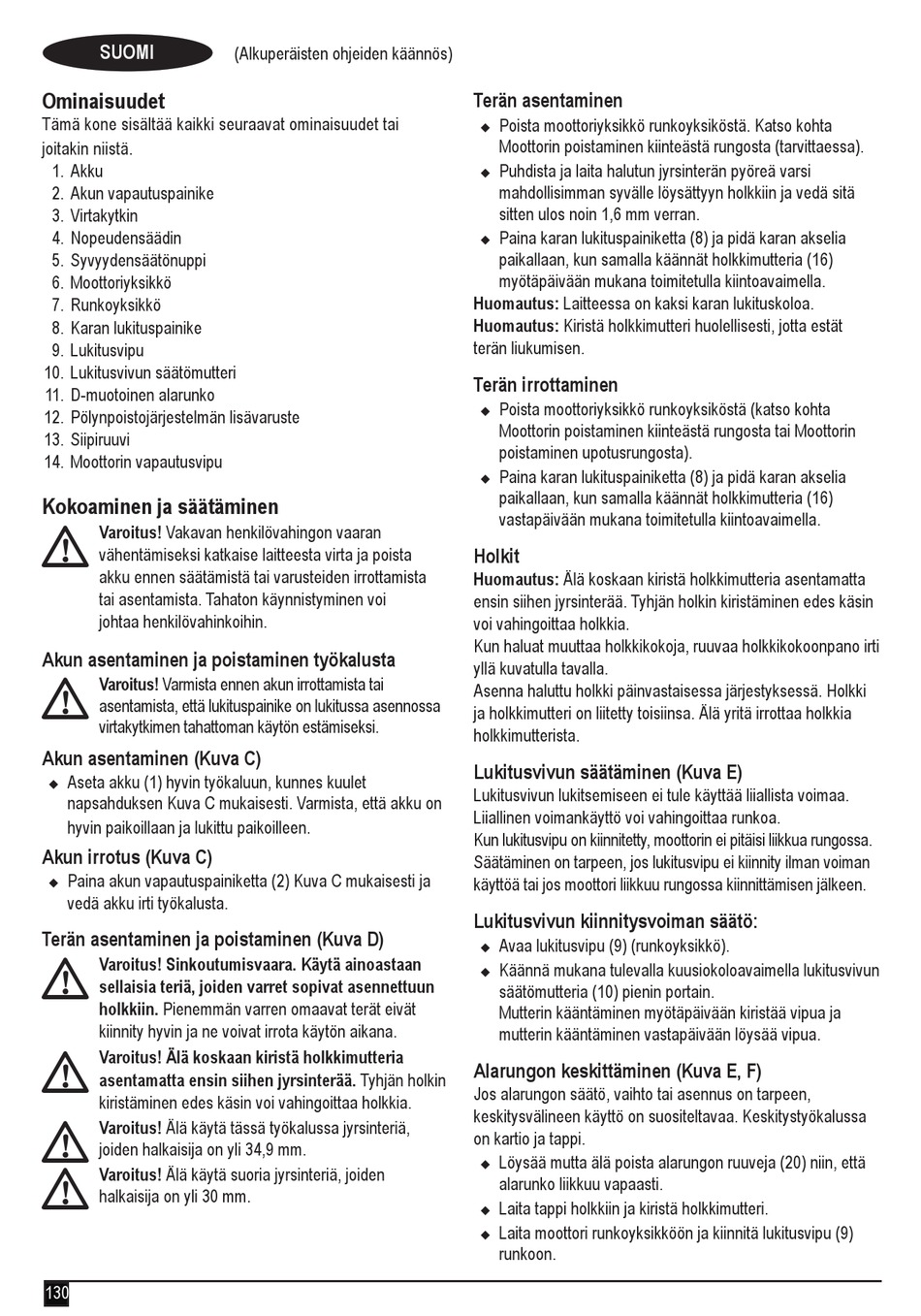

SUOMI
Ominaisuudet
Tämä kone sisältää kaikki seuraavat ominaisuudet tai
joitakin niistä.
1. Akku
2. Akun vapautuspainike
3. Virtakytkin
4. Nopeudensäädin
5. Syvyydensäätönuppi
6. Moottoriyksikkö
7. Runkoyksikkö
8. Karan lukituspainike
9. Lukitusvipu
10. Lukitusvivun säätömutteri
11. D-muotoinen alarunko
12. Pölynpoistojärjestelmän lisävaruste
13. Siipiruuvi
14. Moottorin vapautusvipu
@
Kokoaminen ja säätäminen
Varoitus! Vakavan henkilövahingon vaaran
vähentämiseksi katkaise laitteesta virta ja poista
akku ennen säätämistä tai varusteiden irrottamista
tai asentamista. Tahaton käynnistyminen voi
johtaa henkilövahinkoihin.
@
Akun asentaminen ja poistaminen työkalusta
Varoitus! Varmista ennen akun irrottamista tai
asentamista, että lukituspainike on lukitussa asennossa
virtakytkimen tahattoman käytön estämiseksi.
Akun asentaminen (Kuva C)
Aseta akku (1) hyvin työkaluun, kunnes kuulet
u
napsahduksen Kuva C mukaisesti. Varmista, että akku on
hyvin paikoillaan ja lukittu paikoilleen.
Akun irrotus (Kuva C)
Paina akun vapautuspainiketta (2) Kuva C mukaisesti ja
u
vedä akku irti työkalusta.
@
Terän asentaminen ja poistaminen (Kuva D)
Varoitus! Sinkoutumisvaara. Käytä ainoastaan
sellaisia teriä, joiden varret sopivat asennettuun
holkkiin. Pienemmän varren omaavat terät eivät
@
kiinnity hyvin ja ne voivat irrota käytön aikana.
Varoitus! Älä koskaan kiristä holkkimutteria
asentamatta ensin siihen jyrsinterää. Tyhjän holkin
@
kiristäminen edes käsin voi vahingoittaa holkkia.
Varoitus! Älä käytä tässä työkalussa jyrsinteriä,
@
joiden halkaisija on yli 34,9 mm.
Varoitus! Älä käytä suoria jyrsinteriä, joiden
halkaisija on yli 30 mm.
130
(Alkuperäisten ohjeiden käännös)
Terän asentaminen
Poista moottoriyksikkö runkoyksiköstä. Katso kohta
u
Moottorin poistaminen kiinteästä rungosta (tarvittaessa).
Puhdista ja laita halutun jyrsinterän pyöreä varsi
u
mahdollisimman syvälle löysättyyn holkkiin ja vedä sitä
sitten ulos noin 1,6 mm verran.
Paina karan lukituspainiketta (8) ja pidä karan akselia
u
paikallaan, kun samalla käännät holkkimutteria (16)
myötäpäivään mukana toimitetulla kiintoavaimella.
Huomautus: Laitteessa on kaksi karan lukituskoloa.
Huomautus: Kiristä holkkimutteri huolellisesti, jotta estät
terän liukumisen.
Terän irrottaminen
Poista moottoriyksikkö runkoyksiköstä (katso kohta
u
Moottorin poistaminen kiinteästä rungosta tai Moottorin
poistaminen upotusrungosta).
Paina karan lukituspainiketta (8) ja pidä karan akselia
u
paikallaan, kun samalla käännät holkkimutteria (16)
vastapäivään mukana toimitetulla kiintoavaimella.
Holkit
Huomautus: Älä koskaan kiristä holkkimutteria asentamatta
ensin siihen jyrsinterää. Tyhjän holkin kiristäminen edes käsin
voi vahingoittaa holkkia.
Kun haluat muuttaa holkkikokoja, ruuvaa holkkikokoonpano irti
yllä kuvatulla tavalla.
Asenna haluttu holkki päinvastaisessa järjestyksessä. Holkki
ja holkkimutteri on liitetty toisiinsa. Älä yritä irrottaa holkkia
holkkimutterista.
Lukitusvivun säätäminen (Kuva E)
Lukitusvivun lukitsemiseen ei tule käyttää liiallista voimaa.
Liiallinen voimankäyttö voi vahingoittaa runkoa.
Kun lukitusvipu on kiinnitetty, moottorin ei pitäisi liikkua rungossa.
Säätäminen on tarpeen, jos lukitusvipu ei kiinnity ilman voiman
käyttöä tai jos moottori liikkuu rungossa kiinnittämisen jälkeen.
Lukitusvivun kiinnitysvoiman säätö:
Avaa lukitusvipu (9) (runkoyksikkö).
u
Käännä mukana tulevalla kuusiokoloavaimella lukitusvivun
u
säätömutteria (10) pienin portain.
Mutterin kääntäminen myötäpäivään kiristää vipua ja
mutterin kääntäminen vastapäivään löysää vipua.
Alarungon keskittäminen (Kuva E, F)
Jos alarungon säätö, vaihto tai asennus on tarpeen,
keskitysvälineen käyttö on suositeltavaa. Keskitystyökalussa
on kartio ja tappi.
Löysää mutta älä poista alarungon ruuveja (20) niin, että
u
alarunko liikkuu vapaasti.
Laita tappi holkkiin ja kiristä holkkimutteri.
u
Laita moottori runkoyksikköön ja kiinnitä lukitusvipu (9)
u
runkoon.
