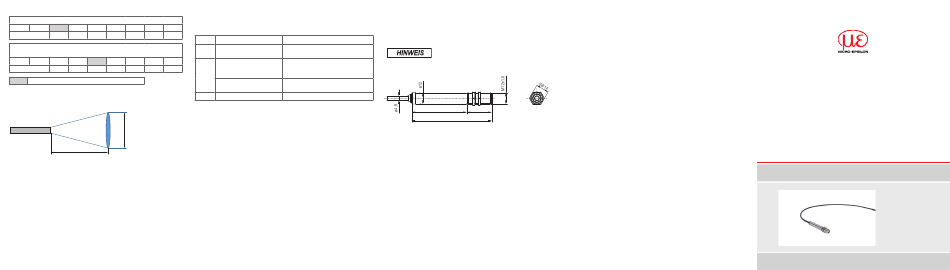

MICRO-EPSILON thermoMETER FI Montageanleitung

Optische Parameter
Standard-Fokus (Angaben in mm)
SF15 15:1 6,5 11,5 14 18 23,5 29,5 35,5
Abstand 0 100 200 300 400 500 600
Close-Fokus
(bei Verwendung der aufschraubbaren CF-Linse, Angaben in mm)
CF15 15:1 6,5 3,7 0,8 4,4 8,1 11,8 15,4
Abstand 0 5 10 15 20 25 30
= kleinster Messfleck / Scharfpunkt
Das Verhältnis D:S (Beispiel 15:1, siehe Tabelle), bezeichnet das Verhältnis
Distance (Entfernung von der Vorderkante des Sensors zum Messobjekt) zur
Spotsize (Messfleckgröße).
D = Distance
S = Spotsize
S
Sensor
D
Optisches Diagramm
LED-Funktionen
Die grüne und die rote LED auf der transparenten Sensorrückseite kann mit
einem optional erhältlichen Programmieradapter konfiguriert werden. Werks-
seitig ist die grüne LED mit der Selbstdiagnosefunktion aktiviert.
Farbe Funktionen Bedeutung
Rot Alarm-LED LED leuchtet rot bei Über- oder Unter-
schreiten einer Alarmschwelle.
Grün Automatische Zielfunktion Visierhilfe zum Ausrichten des Sen-
sors auf heiße oder kalte Objekte mit
der grünen LED
Selbstdiagnose Die grüne LED signalisiert den ein-
wandfreien Zustand des Sensors.
Aus Aus LED deaktiviert.
Mechanische Installation
Die Sensoren verfügen über ein metrisches M12x1-Gewinde und lassen sich
entweder direkt über das Sensorgewinde oder mit Hilfe der mitgelieferten Mut-
tern (2 Stück) an vorhandene Montagevorrichtungen installieren. Als Zubehör
sind verschiedene Montagewinkel und -vorrichtungen erhältlich.
Vermeiden Sie grobe mechanische Gewalt am
Sensor.
> Zerstörung des Sensors
59 27
86
Maßzeichnung thermoMETER FI-SF15-C1, Abmessungen in mm
Für eine exakte Ausrichtung des Sensors auf das Messobjekt kann die LED in
der Betriebsart Automatische Zielfunktion verwendet werden.
Montageanleitung
thermoMETER FI
