Consiglio: Per facilitare l'inserimento dei fili nella barra, posizionare del nastro isolante
attorno ai fili. Questo ti aiuterà a tenerli insieme mentre li inserisci nella barra.
5. Allentare le viti di montaggio e la rondella dalla parte superiore dell'alloggiamento del
motore. Rimuovi i perni della barra (se non l'hai già fatto). Inserire la rosetta attraverso
la barra.
6. Infilare i cavi attraverso la barra e tirare i cavi in eccesso dalla parte superiore della barra
per stringerli.
7. Posiziona la barra all'interno dell'alloggiamento del motore e inserisci i perni rimossi in
precedenza. Stringere le viti e le rondelle.
8. Abbassare il tettuccio verso l'alloggiamento del motore.
SP EG NI L A VE NTO L A

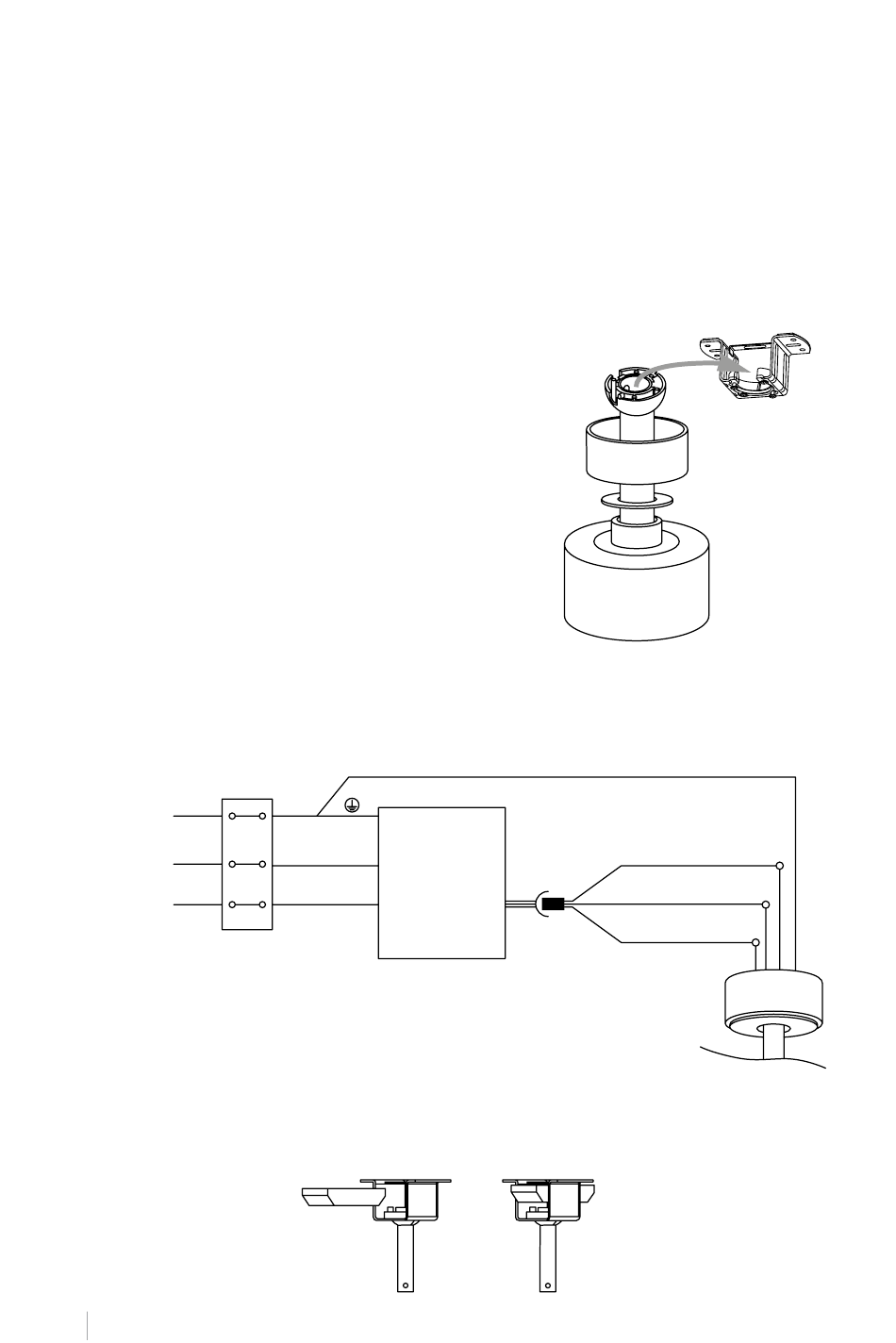

• Una volta montata la barra sul motore del ventilato-
re, inserire il giunto sferico nella staffa di montag-
gio installata nel soffitto.
C O L LEG AME N TO CAB L AGGI O
Effettuare il collegamento tra i cavi del ricevitore ed i cavi del motore del ventilatore seguen-
do le indicazioni dei colori. Assicurati che la connessione sia salda.
Messa a terra
L
N
COL L EG A M E N TO A L CO N T RO LLO RE MO TO
Inserire il telecomando nella staffa di montaggio come mostrato nella figura.
I TALI AN O
52
Messa a terra (verde / giallo)
Ingresso
L (nero)
Ricevitore
telecomando
Ingresso
N (bianco)
Motore DC L (grigio)
Motore DC L (rosa)
Motore DC L (rosso)
