Create Wind Balance Bedienungsanleitung Seite 62

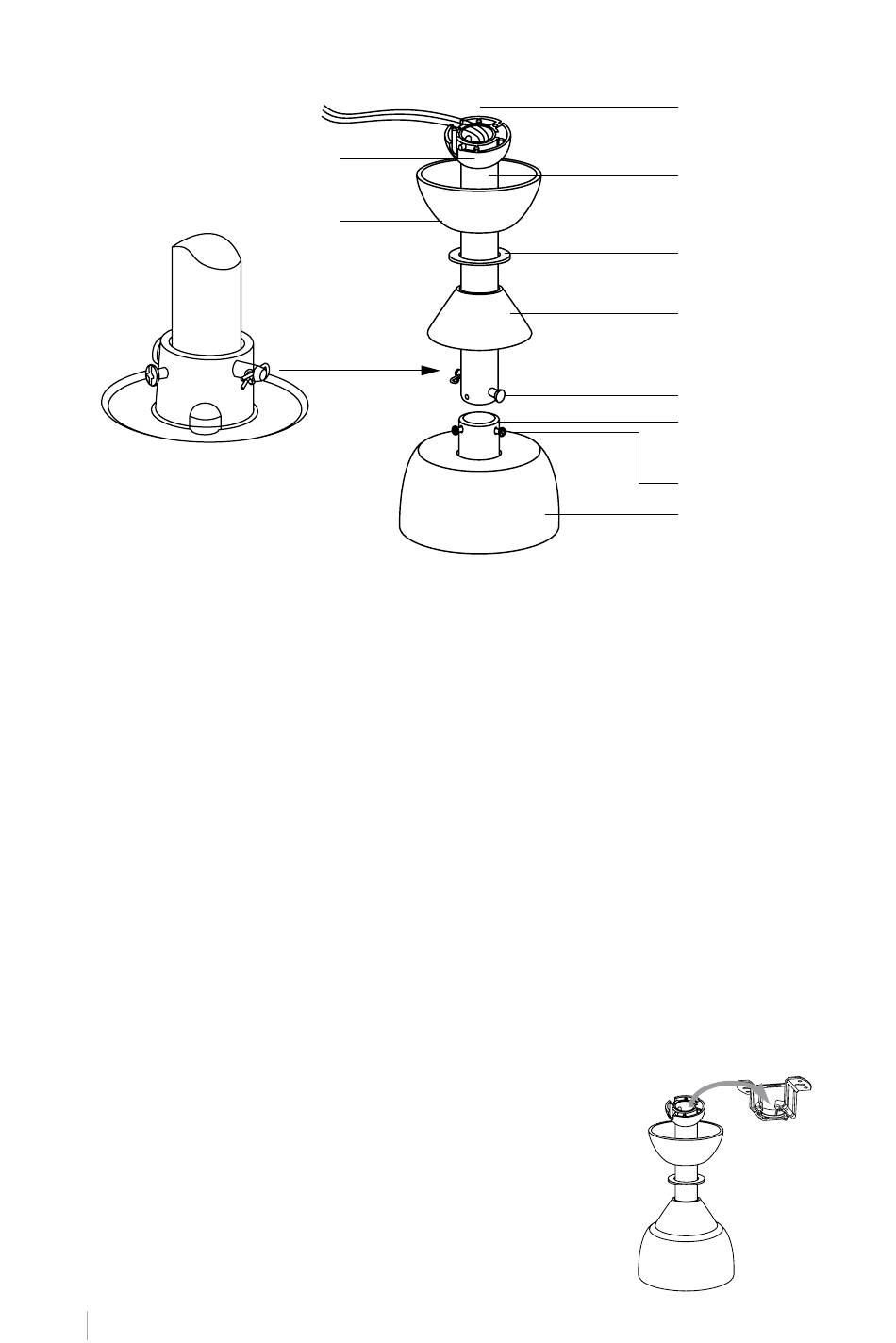

INSTAL L ATION D E R AUF HÄNGE STANG E
Sicherungsstift
• Wenn Sie die Aufhängelänge Ihres Ventilators verlängern möchten, entfernen Sie die
Kugel von der Aufhängestange und verwenden Sie die zusätzliche Verlängerungsstange
(im Lieferumfang enthalten).
• Wenn Sie die Erweiterungsleiste verwenden möchten, befolgen Sie die folgenden
Anweisungen:.
1. Um die Kugel von der Aufhängungsstange zu entfernen, lösen Sie die Stellschraube und
entfernen Sie die Splinte.
2. Senken Sie die Kugel ab und entfernen Sie den Sicherungsstift.
3. Nehmen Sie die Kugel aus der Kleiderstange und stecken Sie sie in die längere
Kleiderstange (die Oberseite der Stange hat ein Loch für die Stellschraube; verwenden
Sie diese, um die Stange zu befestigen).
4. Stecken Sie den Sicherungsstift in das Ende der Aufhängestange und heben Sie die
Kugel an. Stellen Sie sicher, dass der Sicherungsstift mit den Rillen im Inneren der Kugel
ausgerichtet ist, und befestigen Sie die Stellschraube.
Beratung: Um das Einführen der Drähte in die Schiene zu erleichtern, kleben Sie etwas
Isolierband um die Drähte. Dies hilft Ihnen, sie beim Einsetzen in die Leiste zusammenzuhalten.
5. Lösen Sie die Befestigungsschrauben und die Unterlegscheibe von der Oberseite des
Motorgehäuses. Entfernen Sie die Stangenstifte (falls Sie dies noch nicht getan haben).
Stecken Sie die Rosette durch die Stange.
6. Führen Sie die Kabel durch die Stange und ziehen Sie die überschüssigen Kabel von der
Oberseite der Stange ab, um sie festzuziehen.
7. Platzieren Sie die Stange im Motorgehäuse und setzen Sie die zuvor entfernten Stifte
ein. Ziehen Sie die Stellschrauben und Unterlegscheiben fest.
8. Senken Sie die Haube in Richtung Motorgehäuse ab.
SC H ALTE N SI E D E N VE NT I L ATO R AUS
• Sobald die Stange am Lüftermotor montiert ist, setzen Sie
die Kugelkupplung in die an der Decke installierte Monta-
gehalterung ein.
D EUT SCH
62
Kupplung
des Balls
Floron
Verkabelung
Bar
Deck dekorativ
Trimmen
Stift
Adapter
Schrauben
Fixierung
Motor
