Rada: Aby ułatwić wprowadzenie przewodów do listwy, owiń przewody taśmą izolacyjną.
Pomoże to utrzymać je razem podczas wkładania do paska.
5. Poluzuj śruby mocujące i podkładkę z górnej części obudowy silnika. Usuń szpilki paska
(jeśli jeszcze tego nie zrobiłeś). Włóż rozetę przez drążek.
6. Przeciągnij kable przez drążek i wyciągnij nadmiar przewodów z górnej części drążka,
aby je dokręcić.
7. Umieść pręt w obudowie silnika i włóż wyjęte wcześniej kołki. Dokręć śruby ustalające i
podkładki.
8. Opuść osłonę w stronę obudowy silnika.
W YŁ ĄCZ WE N T YL ATOR

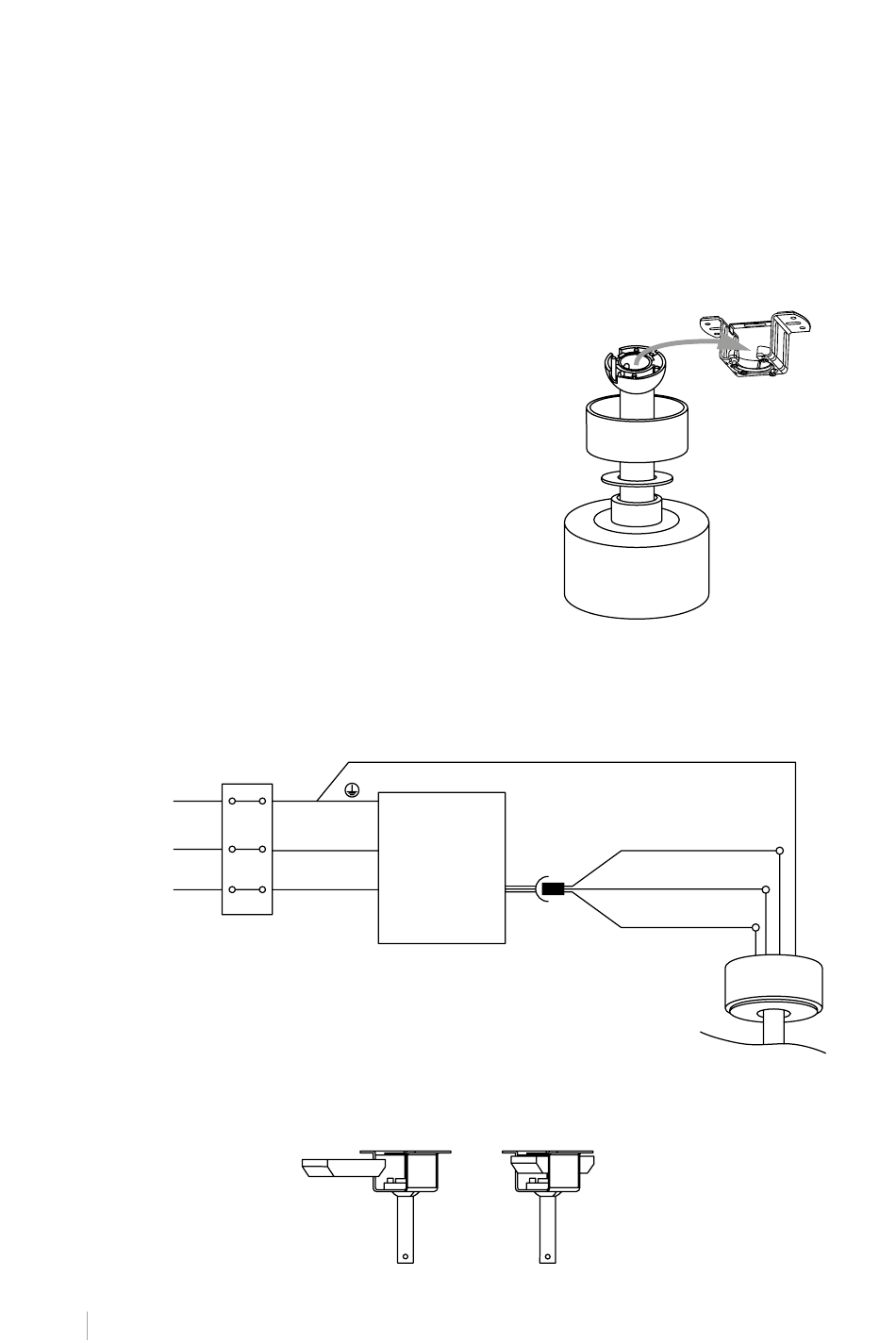

• Po zamontowaniu drążka do silnika wentylatora
włóż sprzęgło kulowe do wspornika montażowego
zamontowanego na suficie.
P O DŁ ĄCZ E N I E PRZ E WO DÓW
Wykonaj połączenie pomiędzy przewodami odbiornika a przewodami silnika wentylatora,
kierując się kolorami. Upewnij się, że połączenie jest szczelne.
Zajmij ziemię
L
N
P O Ł ĄCZ E NI E Z DA L N EG O ST E ROWA NI A
Włóż pilota zdalnego sterowania do uchwytu montażowego, jak pokazano na rysunku.
P OL SK I
82
Uziemienie (zielony/żółty)
Wejście L
(czarne)
Odbiornik
pilot zdalnego
sterowania
Wejście N
(białe)
Silnik DC L (szary)
Silnik DC L (różowy)
Silnik DC L (czerwony)
