5. Afrouxe os parafusos de montagem e a arruela da parte superior da carcaça do motor.
Remova os pinos da barra (se ainda não o fez). Insira a roseta através da barra.
6. Passe os cabos pela barra e puxe o excesso de cabos da parte superior da barra para
apertá-los.
7. Coloque a barra dentro da carcaça do motor e insira os pinos removidos anteriormente.
Aperte os parafusos de fixação e as arruelas.
8. Abaixe a capota em direção à carcaça do motor.

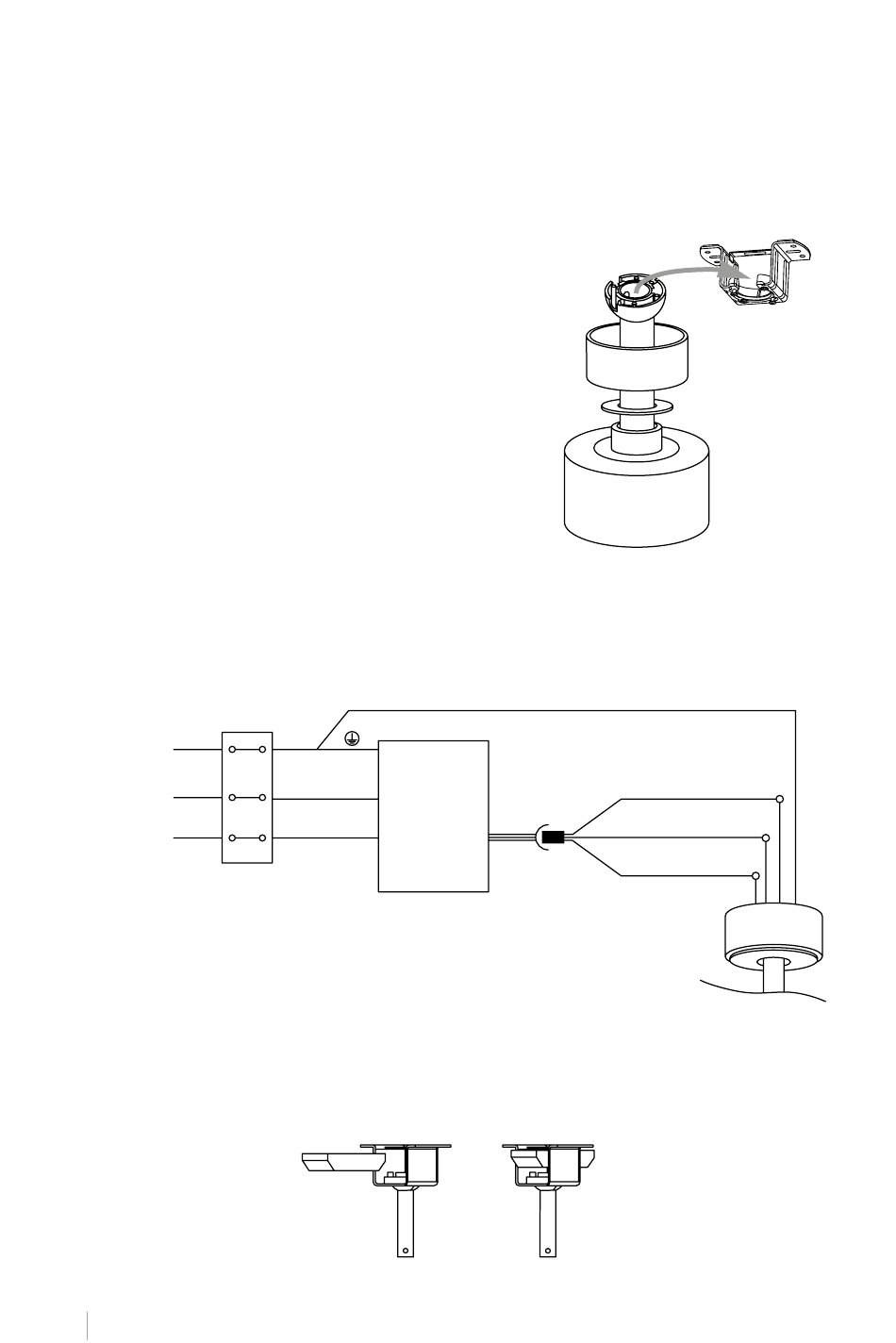

D E SLIG U E O VE NTI L AD O R
• Depois que a barra estiver montada no motor do
ventilador, insira o acoplamento esférico no suporte
de montagem instalado no teto.
C O NE XI ÓN D E L CAB LEAD O
Realice la conexión entre los cables del receptor y los cables del motor del ventilador si-
guiendo las indicaciones de color. Asegúrese de que la conexión esté firme.
Toma tierra
L
N
CON E X ÃO DE C O NT RO LE RE M O TO
Insira o controlador do controlo remoto no suporte de montagem, conforme ilustrado na
imagem.
P ORTU GU Ê S
32
Toma tierra (verde / amarilla)
Entrada
L (negro)
Recetor
controlo
remoto
Entrada
N (blanco)
Motor DC L (gris)
Motor DC L (rosa)
Motor DC L (rojo)
