Kübler Group

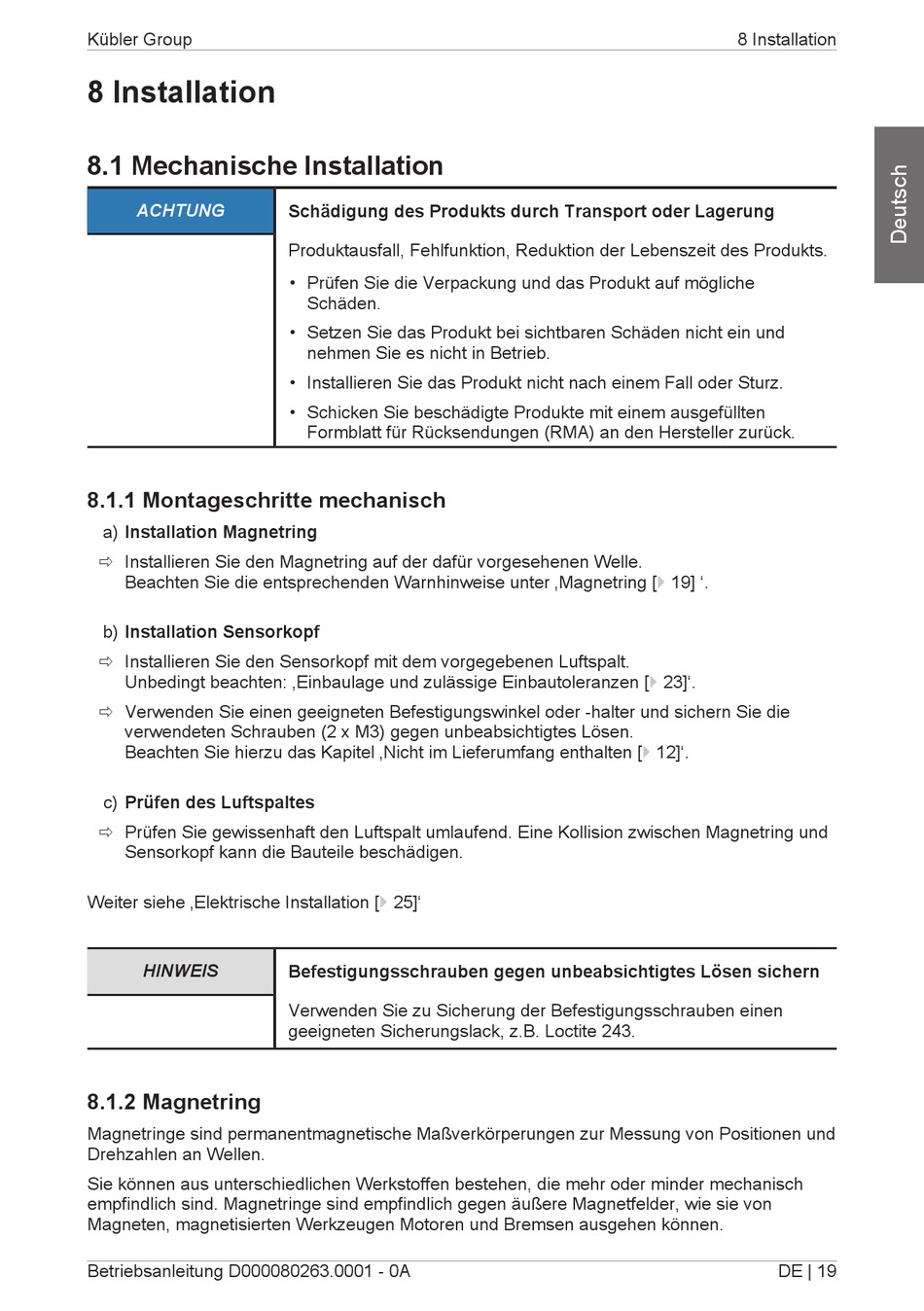

8 Installation
8.1 Mechanische Installation
ACHTUNG
8.1.1 Montageschritte mechanisch
a) Installation Magnetring
ð Installieren Sie den Magnetring auf der dafür vorgesehenen Welle.
Beachten Sie die entsprechenden Warnhinweise unter ‚Magnetring [} 19] '.
b) Installation Sensorkopf
ð Installieren Sie den Sensorkopf mit dem vorgegebenen Luftspalt.
Unbedingt beachten: ‚Einbaulage und zulässige Einbautoleranzen [} 23]'.
ð Verwenden Sie einen geeigneten Befestigungswinkel oder -halter und sichern Sie die
verwendeten Schrauben (2 x M3) gegen unbeabsichtigtes Lösen.
Beachten Sie hierzu das Kapitel ‚Nicht im Lieferumfang enthalten [} 12]'.
c) Prüfen des Luftspaltes
ð Prüfen Sie gewissenhaft den Luftspalt umlaufend. Eine Kollision zwischen Magnetring und
Sensorkopf kann die Bauteile beschädigen.
Weiter siehe ‚Elektrische Installation [} 25]'
HINWEIS
8.1.2 Magnetring
Magnetringe sind permanentmagnetische Maßverkörperungen zur Messung von Positionen und
Drehzahlen an Wellen.
Sie können aus unterschiedlichen Werkstoffen bestehen, die mehr oder minder mechanisch
empfindlich sind. Magnetringe sind empfindlich gegen äußere Magnetfelder, wie sie von
Magneten, magnetisierten Werkzeugen Motoren und Bremsen ausgehen können.
Betriebsanleitung D000080263.0001 - 0A
Schädigung des Produkts durch Transport oder Lagerung
Produktausfall, Fehlfunktion, Reduktion der Lebenszeit des Produkts.
• Prüfen Sie die Verpackung und das Produkt auf mögliche
Schäden.
• Setzen Sie das Produkt bei sichtbaren Schäden nicht ein und
nehmen Sie es nicht in Betrieb.
• Installieren Sie das Produkt nicht nach einem Fall oder Sturz.
• Schicken Sie beschädigte Produkte mit einem ausgefüllten
Formblatt für Rücksendungen (RMA) an den Hersteller zurück.
Befestigungsschrauben gegen unbeabsichtigtes Lösen sichern
Verwenden Sie zu Sicherung der Befestigungsschrauben einen
geeigneten Sicherungslack, z.B. Loctite 243.
8 Installation
DE | 19
