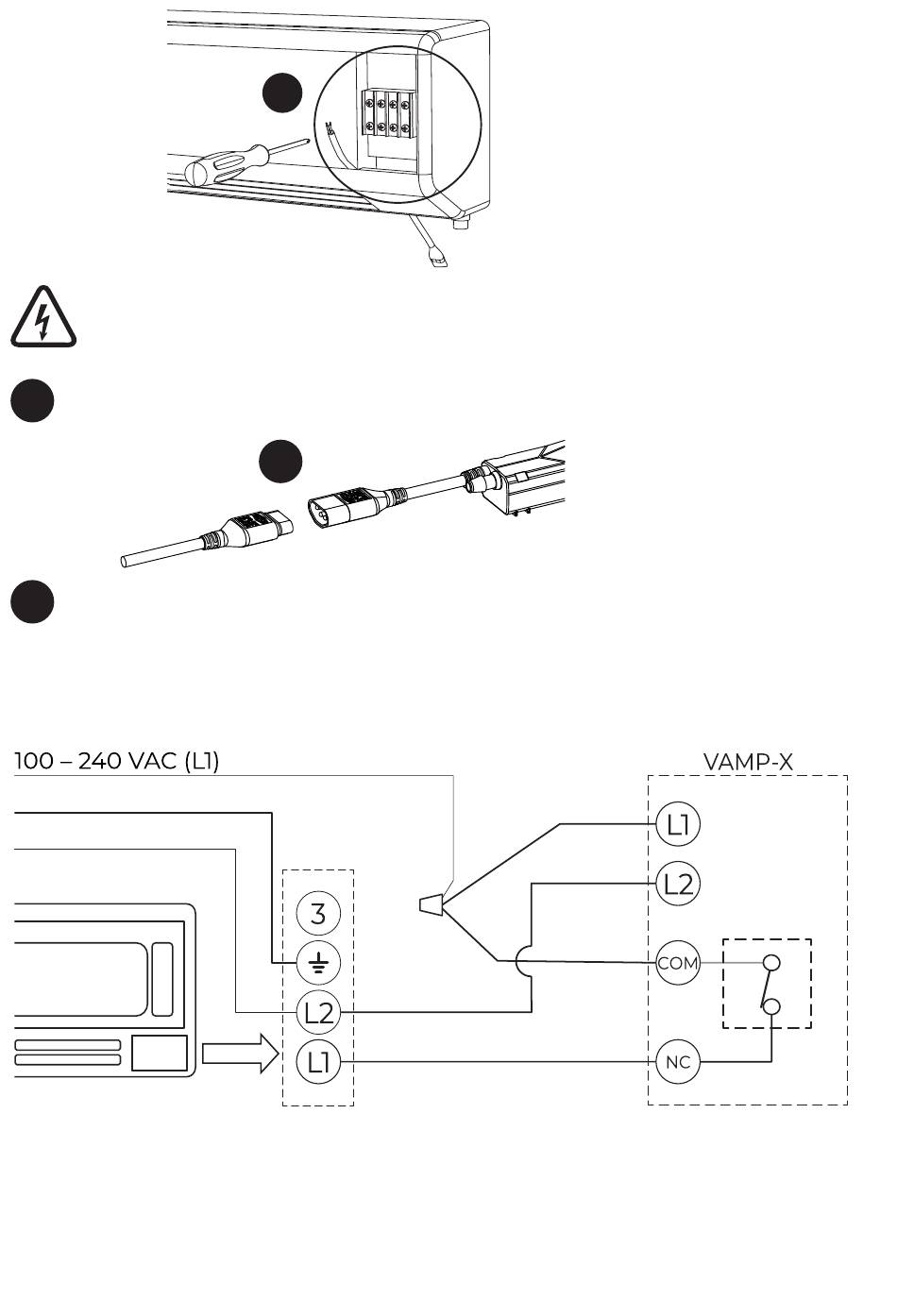

Refco VAMP-X Kurzanleitung Seite 32

Desconecte toda la alimentación eléctrica antes de comenzar
la instalación, el mantenimiento o el trabajo de servicio.
Conecte el cable de instalación a la unidad interior.
8
Conecta el cable de instalación con el cable de la bomba.
9
El sensor debe instalarse horizontalmente. La bomba puede
instalarse tanto horizontalmente como verticalmente.
Ejemplo de cableado
Conductor de protección
Conductor neutro (L2)
Unidad interior
Diagrama de ejemplo solo para fines de referencia. Los puntos de
conexión varían según el fabricante.
Si la alarma no está cableada, en caso de alarma pueden producirse
daños por agua. Siempre usa los cables de alarma para apagar la
unidad interior en caso de alarma.
8
9
MARRÓN
AZUL
GRIS
VIOLETTA
Relé de
alarma
