Trenne alle Verbindungen zum Stromnetz vor Beginn
der Installation, Wartung oder Servicearbeiten.
Verdrahte das Installationskabel mit dem Innengerät.
8
Verbinde das Installationskabel mit dem Pumpenkabel.
9
Der Sensor muss horizontal installiert werden. Die Pumpe
kann sowohl horizontal als auch vertikal installiert werden.

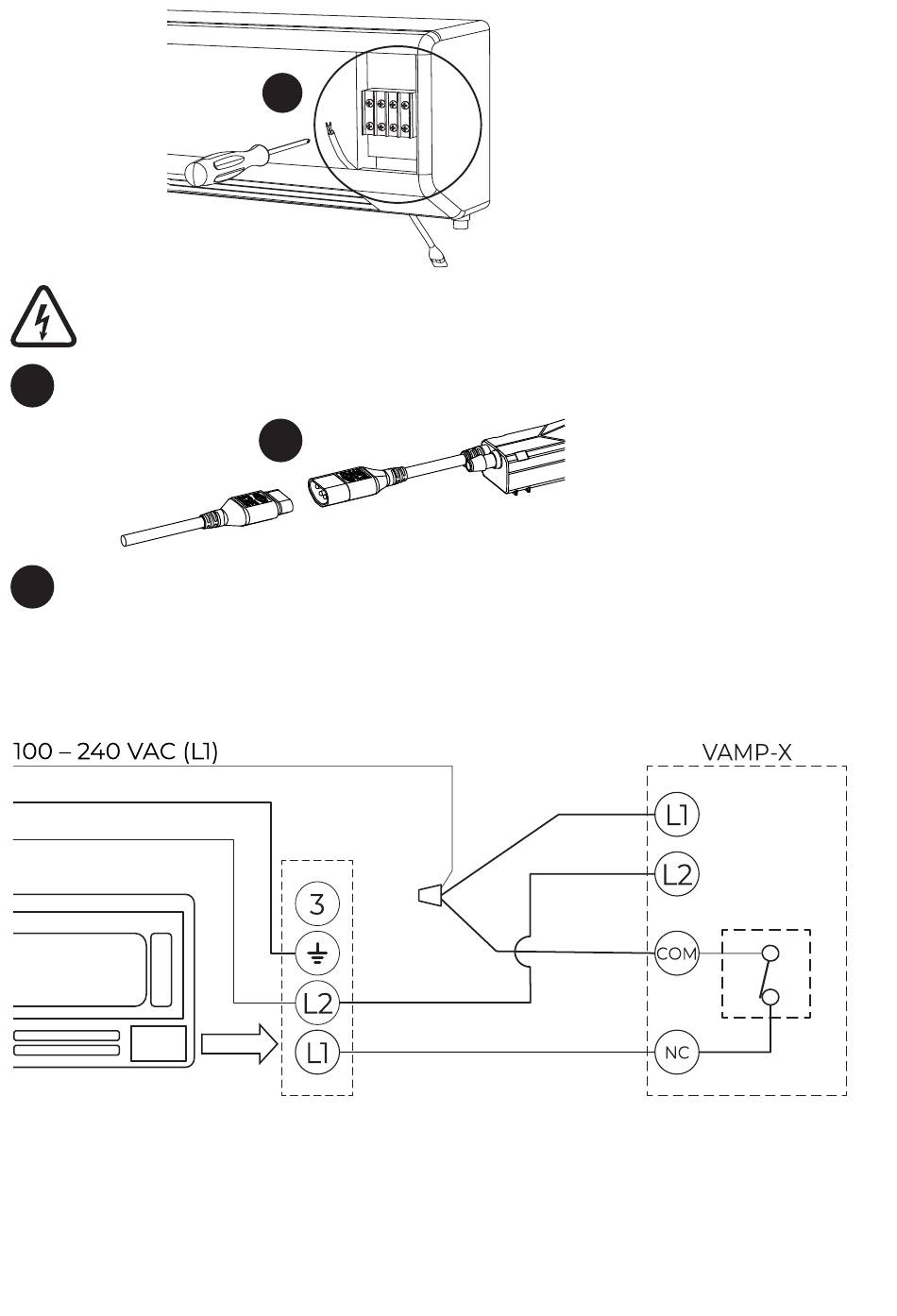

Verdrahtungsbeispiel
Schutzleiter / Neutralleiter
L2
Innengerät
Beispieldiagramm nur zu Referenzwecken.
Die Anschlusspunkte variieren je nach Hersteller.
Wird der Alarm nicht verdrahtet, kann es im Alarmfall zu Wasser-
schäden führen. Verdrahte immer die Alarmdrähte, um das Innen-
gerät im Falle eines Alarms auszuschalten.
8
9
BRAUN
BLAU
GRAU
VIOLETT
Alarm-
Relais
