Refco VAMP-X Kurzanleitung Seite 18

Coupez toutes les connexions au réseau d'électricité avant de
commencer l'installation, la maintenance ou des travaux de
service.

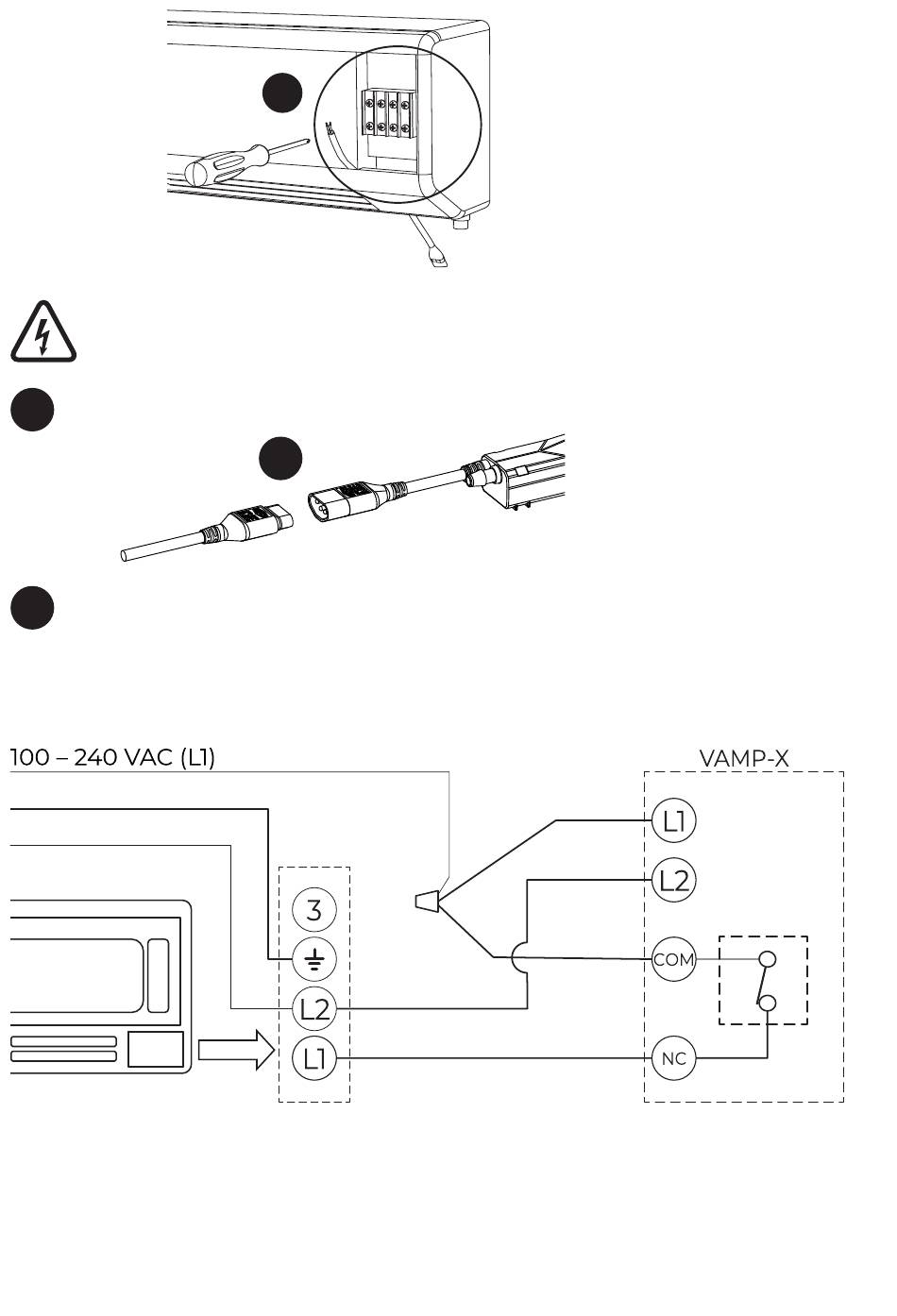

Branchez le câble d'installation à l'unité intérieure.
8
Connectez le câble d'installation au câble de la pompe.
9
Le capteur doit être installé horizontalement. La pompe peut
être installée à la fois horizontalement et verticalement.
Example câblage
Câble de mise à terre
Conducteur neutre L2
Unité entérieure
Diagramme d'exemple à des fins de référence uniquement. Les
points de connexion varient selon le fabricant.
Si le câble d'alarme n'est pas connecté, cela peut entraîner des
dégâts des eaux en cas d'alarme. Utilise toujours les câbles d'alarme
pour éteindre l'unité intérieure en cas d'alarme.
8
9
BRUN
BLEU
GRIS
VIOLET
Relais
d'alarme
