Combi
Bedienungsanleitung Combi
Deutsch
Deutsch
Kondensatpumpe
3004046
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Refco Combi 3004046

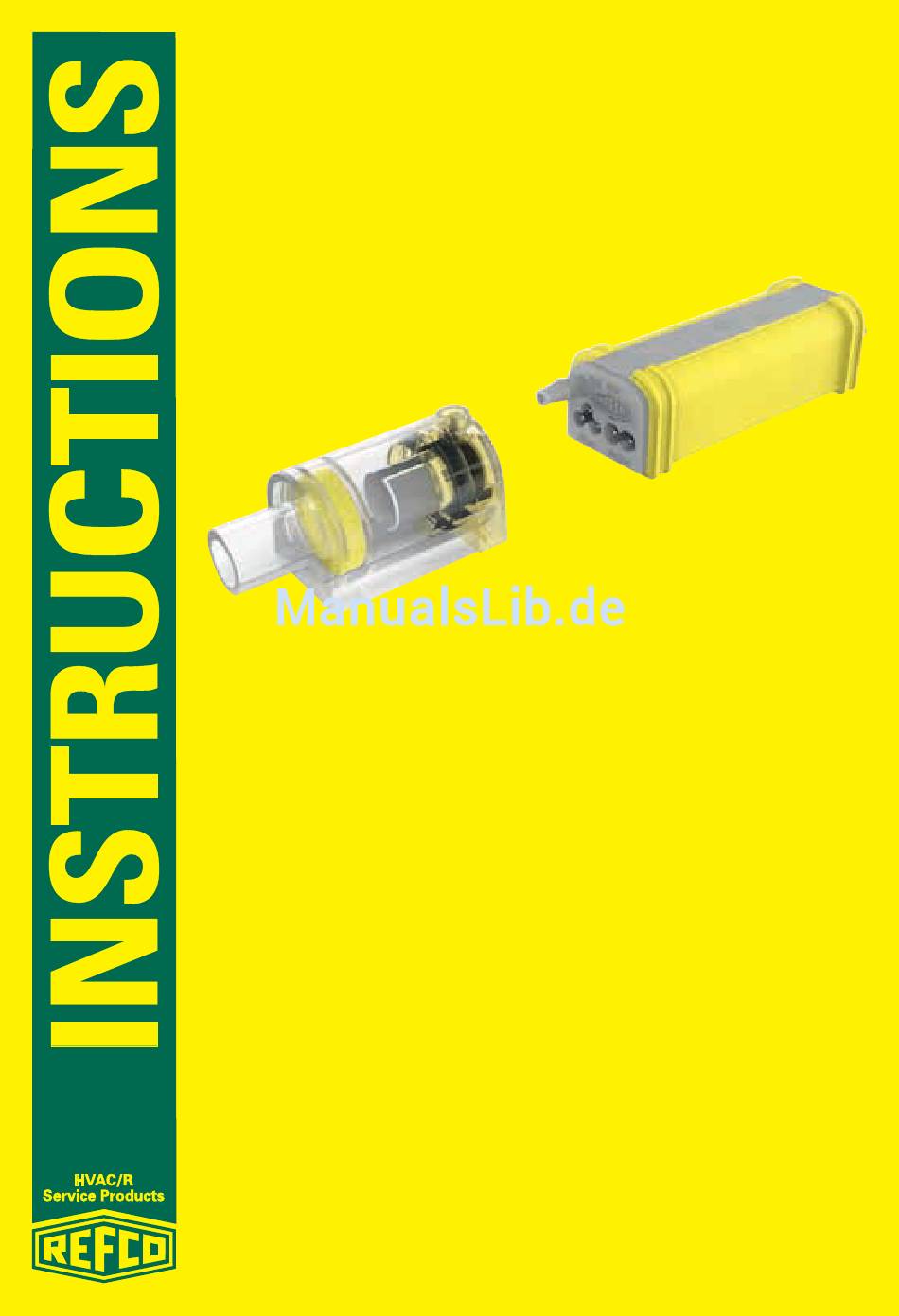

  • Seite 1 Combi Bedienungsanleitung Combi Deutsch Deutsch Kondensatpumpe 3004046...
  • Seite 2: Inhaltsverzeichnis

    Allgemeines Bewahren Sie diese Anleitung sorgfältig auf. Nur zur Verwendung im Innenbereich. Dieses elektrische REFCO Produkte werden speziell entwickelt und hergestellt für die Gerät ist primär für den Einsatz im Innenbereich Handhabung durch ausgebildete Frigoristen und Kälte-Techniker. bestimmt. Nicht tauchfähig.
  • Seite 3: Technische Daten

    Bedienungsanleitung Combi Deutsch Pumpe komplett ausgeschaltet wird. VORSICHT: Vermeiden Sie jeglichen Kontakt der Kondensatpum- pe mit Chemikalien. Nehmen Sie die Pumpe und den Wassersen- sor vor Anwendung von Reinigungsflüssigkeiten oder anderen Chemikalien aus dem System. Spülen Sie die Verdampferschlan- gen mit Wasser ab, bevor Sie die Kondensatpumpe und den Was- sersensor wieder einsetzen.
  • Seite 4 Abdeckung Deutsch Bedienungsanleitung Combi Product description Combi Kit beinhaltet Diagnose LED USB-Anschluss Mitgeliefertes Zubehör Diagnose-LED Stecker Wassersensor Digitaler Sensor Dip-Schalter USB-Anschluss Pumpenkörper Austauschbarer Filter Stecker Wassersensor Dip-Schalter Werkseitig installierte Sensorgehäuse Pumpenkörper Sicherung Werkseitig installierte Sicherung Digitaler Sensor Stromversorgungskabel Alarmkabel Sensorkabel Austauschbarer Filter Sensorgehäuse Sternschlauch und Siphon-...
  • Seite 5 Bedienungsanleitung Combi Deutsch Signale des LED-Alarmrelais LED-Alarmrelais-Betriebstabelle Startsequenz (normalerweise geschlossen) (normalerweise offen) Pumpenstatus Kondensat-Niveau Standardbetrieb Ausfallsicherer Betrieb Nicht angetrieben Angetrieben Unterhalb der Alarmstufe Angetrieben Alarm aktiviert ❋ Der Alarmrelaisbetrieb ist vom Benutzer konfigurierbar siehe Seite 11 ❋ LED-Anzeigen in Betrieb Pumpe ist falsch verdrahtet oder keine Eingangsspan- Keine Energie nung.
  • Seite 6: Transport Und Lagerung

    Deutsch Bedienungsanleitung Combi Bewertungen für Klimaanlagen Die Leistung der Kondensatpumpe muss niedrig mittel niedrig mittelhoch hoch entsprechend der Leistung der Konditio- bis zu 18K Btu / h bis zu 42K Btu / h bis zu 72K Btu / h bis zu 120K Btu / h nierungseinheit angepasst werden.
  • Seite 7: Horizontale Installation

    Bedienungsanleitung Combi Deutsch Horizontale Installation Vertikale Installation Lassen Sie den Stecker entfernen Silikonstecker im und Entlüftungs- Wassersensor. rohr montieren. Horizontale Installation...
  • Seite 8 Deutsch Bedienungsanleitung Combi Vertikale Installation...
  • Seite 9 Bedienungsanleitung Combi Deutsch...
  • Seite 10 Deutsch Bedienungsanleitung Combi Beispiele dienen nur als Referenz. WARNUNG: EINGANGSLEISTUNG: Trennen Sie alle Verbindungen zum 100-240V, 50/60Hz, 2,5A (Max) Stromnetz, bevor Sie mit der Installation, Wartung oder mit Servicearbeiten beginnen. Die Sicherung des Alarmrelais muss für die Die Installation muss durch Fachpersonal jeweilige Anwendung bemessen und vom Typ HR erfolgen.
  • Seite 11: Wenn Multi-Split-System Installiert Ist

    Bedienungsanleitung Combi Deutsch Im Folgenden finden Sie Beispiele für die Installation von REFCO-Pumpen. Nur als Referenz. Wenn die Innenverdampfereinheit von der Aussenkondensatoreinheit versorgt wird (Zeichnung # 1) Kondensatoreinheit (im Freien) Verdampfereinheit (innen) Datenkommunikation Erdboden Neutral (live 2) 100-240vac (live 1)
  • Seite 12 Deutsch Bedienungsanleitung Combi Im Folgenden finden Sie Beispiele für die Installation von REFCO-Pumpen. Nur als Referenz. Wenn der Aussenkondensator von der Innenverdampfereinheit versorgt wird (Zeichnung # 3) Verdampfer (Innen) Kondensatoreinheit (im Freien) Datenkommunikation Erdboden Neutral (live 2) Nutzleistung 100-240vac (live 1)
  • Seite 13 Bedienungsanleitung Combi Deutsch Beim Anschliessen des Netzkabels darf keine Zugbelastung entstehen. Stecken Sie das Netz- und Alarmkabel vollständig in die Buchse ein. Verwenden Sie nur das Original-Netz- und Alarmkabel.
  • Seite 14 Deutsch Bedienungsanleitung Combi Horizontale Installation 1/4˝ I.D. (6mm) (geliefert) abfliessen...
  • Seite 15 Bedienungsanleitung Combi Deutsch Vertikale Installation 1/4˝I.D. (6mm) (geliefert)
  • Seite 16: Wartung

    Deutsch Bedienungsanleitung Combi Wartung Wartung des Wasserfilters Regelmässiges Reinigen / Austauschen des Combi Wasserfilters hilft, die Lebensdauer der Pumpe zu verlängern. Der Wasserfilter dient allein dazu, das Eindringen von Fremdkörpern in die Pumpe zu verhindern. Die Filter-Wartungsintervalle hängen von der jew- eiligen Umgebung ab, in der die Pumpe betrieben wird.
  • Seite 17: Problembehebung

    Bedienungsanleitung Combi Deutsch Problembehebung Problem Korrektur LEDs leuchten nicht Überprüfen Sie die Eingangsspannung. Die Stromkabel sind blau und braun. Pumpe läuft Prüfen Sie, ob der Filter richtig sitzt. Der Wasserfilter darf den digitalen Sensor nicht berühren. ununterbrochen Untersuchen Sie den digitalen Sensor auf Dreck, Schimmel und Fremdkörper. Reinigen Sie ihn mit Wasser. Überprüfen Sie alle Schlauchverbindungen und stellen Sie sicher, dass sie fest auf den Schlauchtüllen sitzen und mit Kabelbindern gesichert sind.
  • Seite 18 Deutsch Bedienungsanleitung Combi einläuft. Dabei können Schlürf- und Gurgelgeräusche entstehen. Montieren Sie die Ablaufleitung korrekt, sodass kein Siphon entsteht. LED-Leuchten blinken Nach dem Einschalten blinkt die LED-Leuchte der Pumpe 5 Mal, woraufhin sie in den Standby-Modus wechselt (grünes Blinken). Dies entspricht der korrekten Funktionsweise. Die LED-Startsequenz gibt als Einzige Auskunft darüber, wie das Alarmrelais aktuell konfiguriert ist.
  • Seite 19: Ersatzteile

    Bedienungsanleitung Combi Deutsch Ersatzteile und Zubehör HSG-4065/4 FIL-4063/4 Stop-Siphon Vorrichtung, 4 Stk. Filter, 4 Stk. Bestell-Nr. 3004065 Bestell-Nr. 3004063 KIT-4087 FUS-4050/10 Sternschlauch mit Siphon- Sicherung 5x20 10A, 10 Stk. Stopp-Vorrichtung Bestell-Nr. 3004050 Bestell-Nr. 3004087 PVC-TUBE Plastikschlauch 6 mm (1⁄4”), minimum 30 m Bestell-Nr.
  • Seite 20 REFCO Manufacturing Ltd. Industriestrasse 11 6285 Hitzkirch - Switzerland Telefon +41 41 919 72 82 Telefax +41 41 919 72 83 info@refco.ch www.refco.ch...
