Refco VAMP-X Kurzanleitung Seite 25

Scollegare tutta l'alimentazione elettrica prima di iniziare
l'installazione, la manutenzione o il lavoro di assistenza.
8

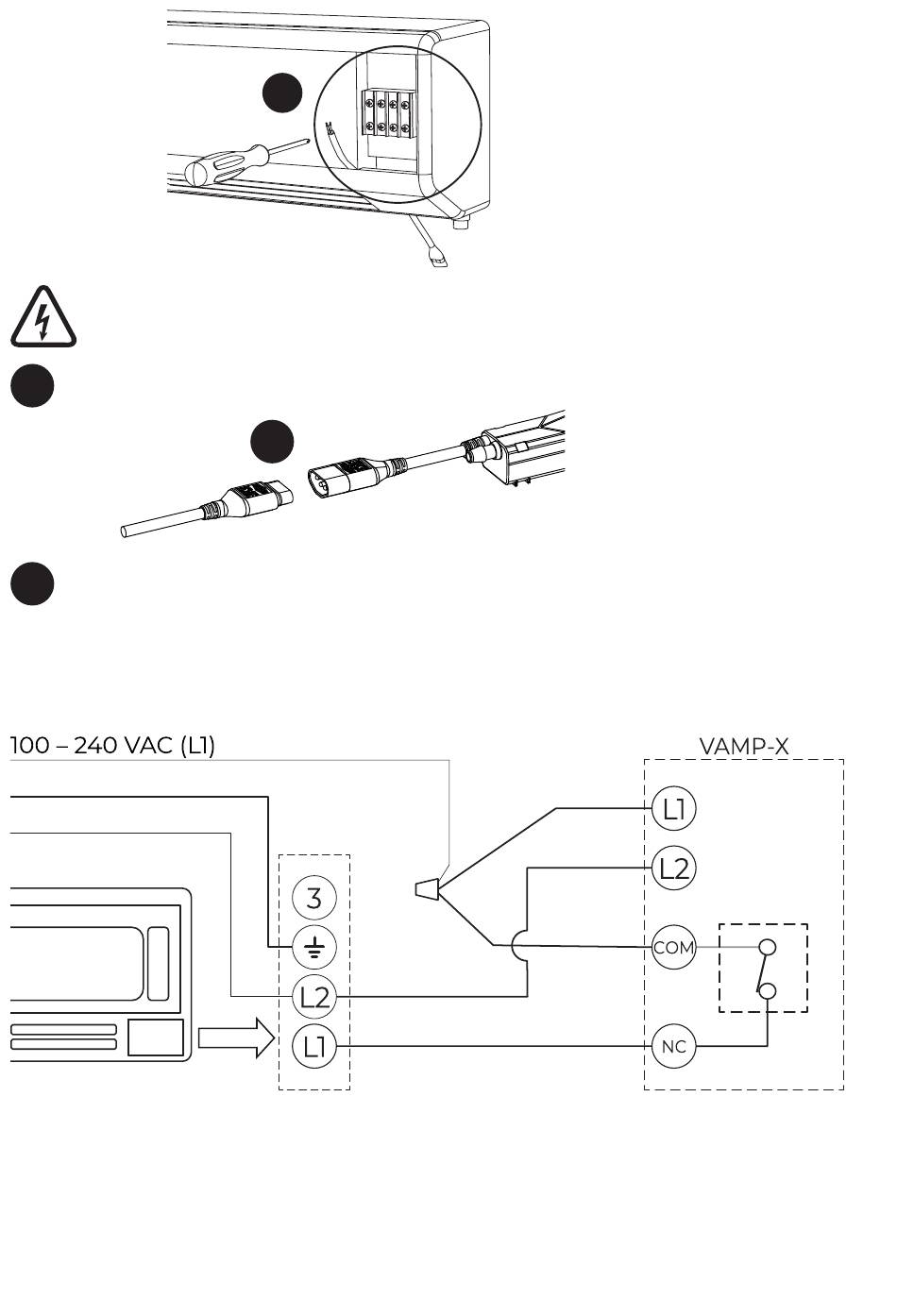

Collegare il cavo di installazione all'unità interna.
Collegare il cavo di installazione al cavo della pompa.
9
Il sensore deve essere installato orizzontalmente. La pompa
può essere installata sia orizzontalmente che verticalmente.
Esempio di cablaggio
Conduttore di protezione
Conduttore neutro L2
Unità interna
Diagramma esemplificativo solo a scopo di riferimento. I punti di
connessione variano a seconda del produttore.
Se l'allarme non è cablata, in caso di allarme potrebbero verificarsi
danni causati dall'acqua. Usa sempre i fili d'allarme per spegnere
l'unità interna in caso di allarme.
8
9
MARRONE
BLU
GRIGIO
VIOLA
Relè di
allarme
