4.1 Anschließen an das Modbus-Netzwerk
Zum Anschließen an das Modbus-Netzwerk ist ein abgeschirm-
tes, verdrilltes Kabel zu verwenden. Der Kabelschirm ist an bei-
den Enden an Masse anzuschließen.
Empfohlener Anschluss
Modbus-Klemme
Farbcode
D1-TXD1
gelb
D0-TXD0
braun
Common
grau
4.2 Einstellen der Modbus-
Übertragungsgeschwindigkeit
Bevor das CIM 200 Modbus Modul mit dem Modbus-Netzwerk
kommunizieren kann, muss die Übertragungsgeschwindigkeit
korrekt eingestellt werden. Zum Einstellen der Übertragungs-
geschwindigkeit werden die DIP-Schalter SW4 und SW5 verwen-
det. Siehe Abb. 5.
SW4 SW5

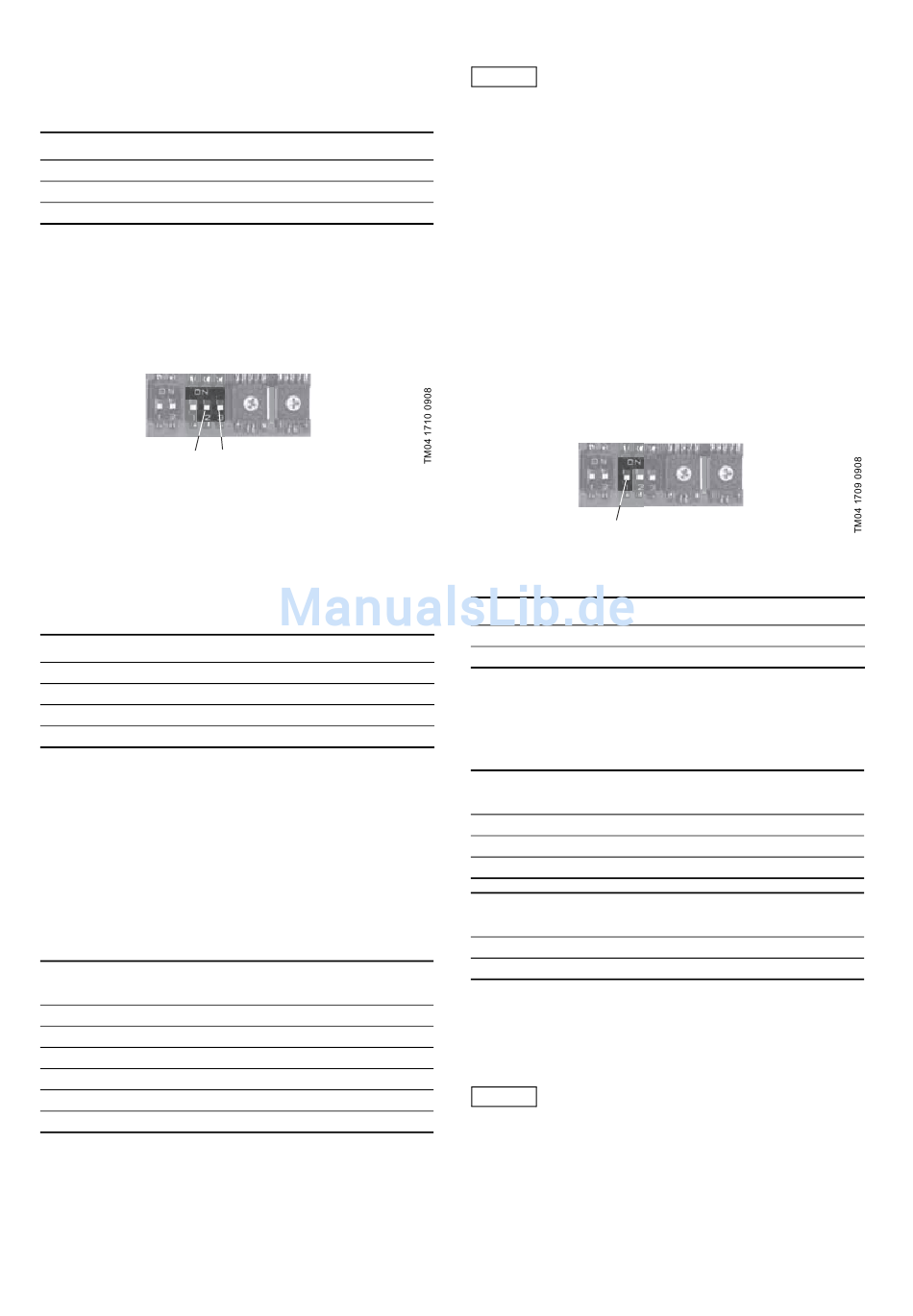

Abb. 5 Einstellen der Modbus-Übertragungsgeschwindigkeit
4.2.1 DIP-Schalter-Einstellungen
Verfügbare Übertragungsgeschwindigkeiten in Bit/s:
1200, 2400, 4800, 9600, 19200 und 38400.
Die ersten drei Übertragungsgeschwindigkeiten sind nur über
eine Software verfügbar, während die letzten drei Übertragungs-
geschwindigkeiten über die DIP-Schalter SW4 und SW5 einge-
stellt werden können.
Übertragungsgeschwindigkeit
9600 Bit/s
19200 Bit/s
38400 Bit/s
Softwaredefiniert
Entsprechend des Modbus RTU Standards beträgt die Übertra-
gungsgeschwindigkeit standardmäßig 19200 Bit/s.
Die Übertragungsgeschwindigkeit ist sofort nach dem Einstellen
über die DIP-Schalter wirksam.
Softwaredefiniert
Sind die DIP-Schalter SW4 und SW5 auf "softwaredefiniert" ein-
gestellt, wird durch das Schreiben eines Werts in das Halteregis-
ter mit der Adresse 00004 eine neue Übertragungsgeschwindig-
keit eingestellt.
Für die softwaredefinierten Übertragungsgeschwindigkeiten sind
folgende Werte zu verwenden:
Softwaredefinierte
Übertragungsgeschwindigkeit
1200 Bit/s
2400 Bit/s
4800 Bit/s
9600 Bit/s
19200 Bit/s
38400 Bit/s
Der Registerwert ist standardmäßig auf eine Übertragungs-
geschwindigkeit von 1200 Bit/s eingestellt.
Das Kommunikationsschnittstellengerät/-modul unterstützt keine
Übertragungsgeschwindigkeiten über 38400 Bit/s.
Der Registerwert für die Übertragungsgeschwindigkeit wird im
Kommunikationsschnittstellengerät/-modul gespeichert und bleibt
auch bei einer Unterbrechung der Spannungsversorgung erhal-
ten.
6
Datensignal
positiv
negativ
Gemeinsam/Masse
SW4
SW5
OFF
ON
OFF
OFF
ON
OFF
ON
ON
Einzustellender Regis-
terwert für 00004
0
1
2
3
4
5
Ist die Funktion "Softwaredefinierte Übertra-
gungsgeschwindigkeit" aktiviert (DIP-Schalter-
Hinweis
stellung ON), sind auch die Funktionen "Soft-
waredefinierte Parität" und "Softwaredefiniertes
Stoppbit" aktiviert.
4.3 Einstellen der Parität
Die Einstellung der Parität kann entweder manuell über den DIP-
Schalter SW 3 oder softwaredefiniert erfolgen.
Manuelles Einstellen der Parität
Das CIM 200 unterstützt nur den Modbus RTU-Modus und kann
deshalb nicht mit Geräten kommunizieren, die den Modbus
ASCII-Modus verwenden.
Standardformat eines Bytes (bestehend aus 11 Bits):
•
1 Startbit
•
8 Datenbits (Das niedrigwertigste Bit wird zuerst gesendet.)
•
1 Paritätsabschlussbit (Gerade Parität)
•
1 Stoppbit.
Das CIM 200 Modbus Modul ist standardmäßig auf gerade Parität
eingestellt (1 Stoppbit). Die Parität kann jedoch mit Hilfe des DIP-
Schalters SW3 geändert werden. Sie kann auf keine Parität
(2 Stoppbits) eingestellt werden. Siehe Abb. 6.
SW3
Abb. 6 Manuelles Einstellen der Parität
DIP-Schalter-Einstellungen
Parität
Gerade Parität, 1 Stoppbit
Keine Parität, 2 Stoppbits
Softwaredefinierte Parität und softwaredefiniertes Stoppbit
Sind die DIP-Schalter SW4 und SW5 auf "softwaredefiniert" ein-
gestellt, überschreibt der Wert in den Halteregistern mit den
Adressen 00009 und 00010 die Einstellung des DIP-Schalters
SW3. Siehe die Abbildungen
Softwaredefinierte Parität
Keine Parität [Standardeinstellung]
Gerade Parität
Ungerade Parität
Softwaredefiniertes Stoppbit
1 Stoppbit [Standardeinstellung]
2 Stoppbits
Die Registerwerte für die Parität und das Stoppbit werden im
Kommunikationsschnittstellengerät/-modul gespeichert und blei-
ben auch bei einer Unterbrechung der Spannungsversorgung
erhalten.
Bevor die Parität und das Stoppbit über die soft-
waredefinerte Einstellung vorgegeben werden
Hinweis
können, müssen die DIP-Schalter SW4 und SW5
auf ON gesetzt werden.
SW3
OFF
ON
5
und 6.
Einzustellender Regis-
terwert für 00009
0
1
2
Einzustellender Regis-
terwert für 00010
1
2
