2.4 Netzschemen

Der Schaltschrank CR Monitor ermöglicht eine lückenlose Über-
wachung einer Grundfos CRE-Pumpe oder eines Grundfos
Motorvollschutzgeräts MP 204, an das eine Grundfos CR-Pumpe
angeschlossen ist.
Die Netzschemen zeigen, wie das CIU 200 an den Grundfos
CR Monitor angeschlossen wird, der mit einem Modbus-Netzwerk
verbunden ist. Der CR Monitor wird entweder mit einer Grundfos
CRE-Pumpe oder mit einem MP 204, an das eine Grundfos CR-
Pumpe angeschlossen ist, verbunden. Das CIU 200 besitzt meh-
rere Sensoreingänge, an die die Sensoren direkt angeschlossen
werden können. Es können aber auch die Sensoreingänge von
einem Grundfos IO 351 Modul zum Anschließen der Sensoren
genutzt werden.
Das CIU 200 ermöglicht den Anschluss des CR Monitors an ein
Modbus RTU Netzwerk. Dazu muss im CR Monitor jedoch ein
GENIbus RS-485 Modul eingebaut sein.
Die CIU 200 Lösung besteht aus einem Schaltkasten mit einem
Netzversorgungsmodul und einem CIM 200 Modbus Modul. Das
CIU 200 ist für die Wandmontage oder DIN-Hutschienenmontage
in einem Schaltschrank geeignet. Siehe Abb.
Grundfos CR Monitor und CRE-Pumpe Grundfos CR Monitor and CRE
Modbus GENIbus
Modbus RTU GENIbus
RTU RS-485
RS-485
CIU
CIU

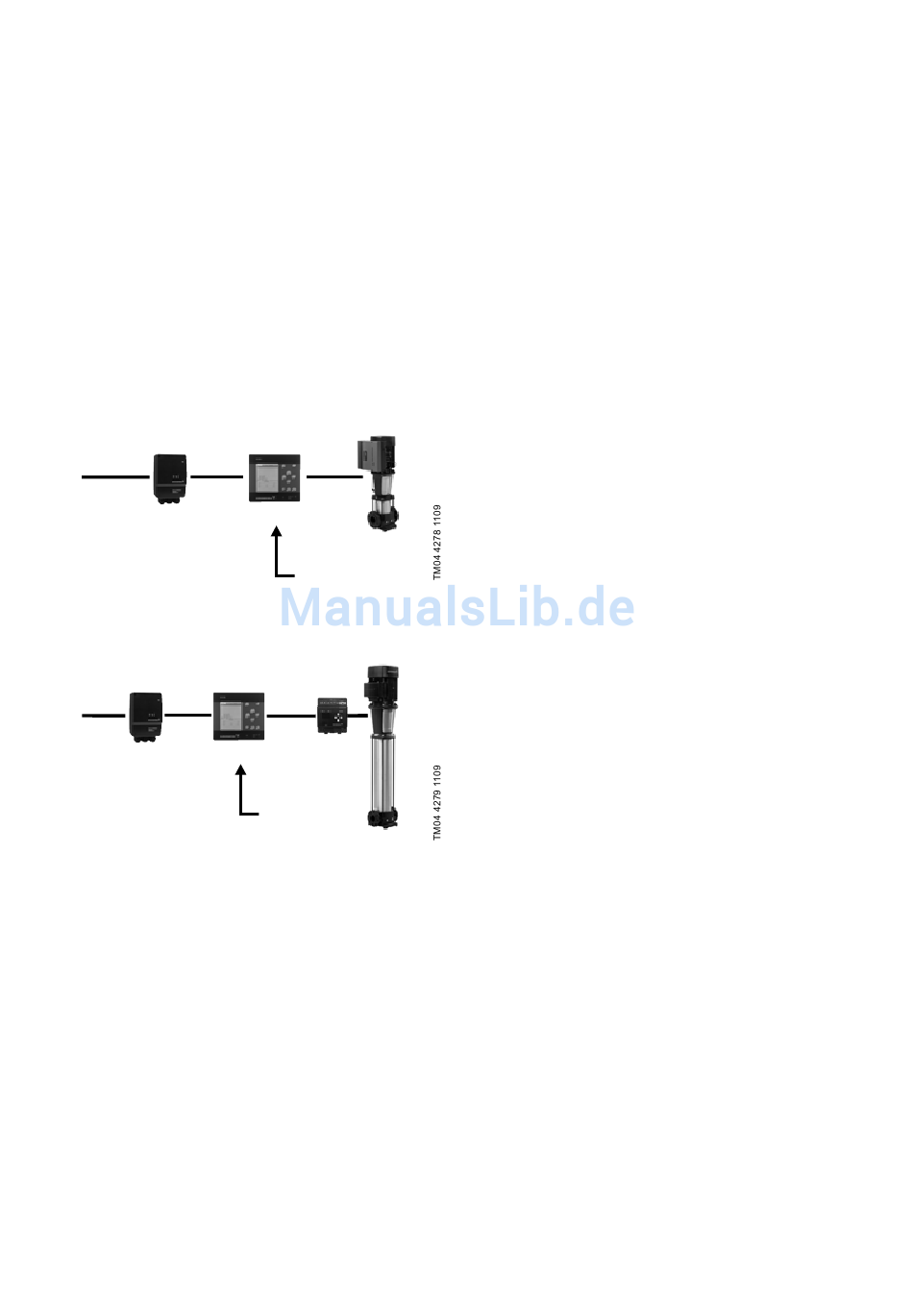

Abb. 1 Anschluss einer CRE-Pumpe an den CR Monitor
Grundfos CR Monitor und MP 204
Grundfos CR Monitor and MP 204 with CR
mit angeschlossener CR-Pumpe
Modbus GENIbus
Modbus GENIbus
RTU RS-485
RTU RS-485
CIU CR Monitor
CIU CR Monitor
Abb. 2 Anschluss eines MP 204 mit angeschlossener
CR-Pumpe an den CR Monitor
1 oder 2.
GENIbus
GENIbus s
RS-485
RS-485
CR Monitor
CR Monitor
CRE
CRE
Sensoreingänge
Sensor inputs
GENIbus
GENIbus
RS-485
RS-485
MP 204
MP 204
motor
protector or
Sensor-
Sensor inputs
eingänge
CR
CR CR
3
