6. Ausführliche Beschreibungen zu den Funktionen

6.1 Regelungsarten

Die unterstützten Regelungsarten werden nachfolgend in diesem Abschnitt beschrieben.
Regelungsarten Beschreibung
> CONST_SPEED
Ungeregelter Betrieb
> CONST_FREQ Der in der Grundfos CRE-Pumpe hinterlegte Sollwert wird als
Sollwert für die Pumpendrehzahl verwendet.
Der Sollwert ist als Prozentwert von der maximalen Pumpen-
drehzahl angegeben.
Für diese Regelungsart wird kein Sensor benötigt.
> CONST_HEAD
Geregelter Betrieb
> CONST_PRESSURE Der in der Grundfos CRE-Pumpe hinterlegte Sollwert wird als
> CONST_DIFFPRESS Sollwert für den Druck verwendet.
Dabei passt der in der Pumpe integrierte Regler die Pumpen-
drehzahl so an, dass der Druck unabhängig vom Volumen-
strom konstant ist.
Für diese Regelungsart ist ein Drucksensor erforderlich.
> CONST_FLOW
Geregelter Betrieb
> CONST_TEMP Der in der Grundfos CRE-Pumpe hinterlegte Sollwert wird als
> CONST_LEV Sollwert für den Volumenstrom, die Temperatur oder ein
Niveau verwendet. In der grafischen Darstellung wird die Funk-
tion des Bits "CONST_FLOW" gezeigt.
Für diese Regelungsart ist ein entsprechender Sensor
erforderlich:
• ein Temperatursensor für die Temperaturregelung
• ein Niveausensor für die Niveauregelung
• ein Strömungssensor für die Volumenstromregelung.
> VAR_DIFFPRESS
Geregelter Betrieb
Der in der Grundfos CRE-Pumpe hinterlegte Sollwert wird als
Basis-Sollwert (schwarzer Punkt im Diagramm) für die ange-
passte Konstantdruckregelung (VAR_DIFFPRESS) verwendet.
Diese Regelungsart ist nur bei Pumpen der Baureihe
TPE Serie 2000 verfügbar.
Für diese Regelungsart ist ein Drucksensor erforderlich.
H = Druck (Förderhöhe)
Q = Förderstrom
16

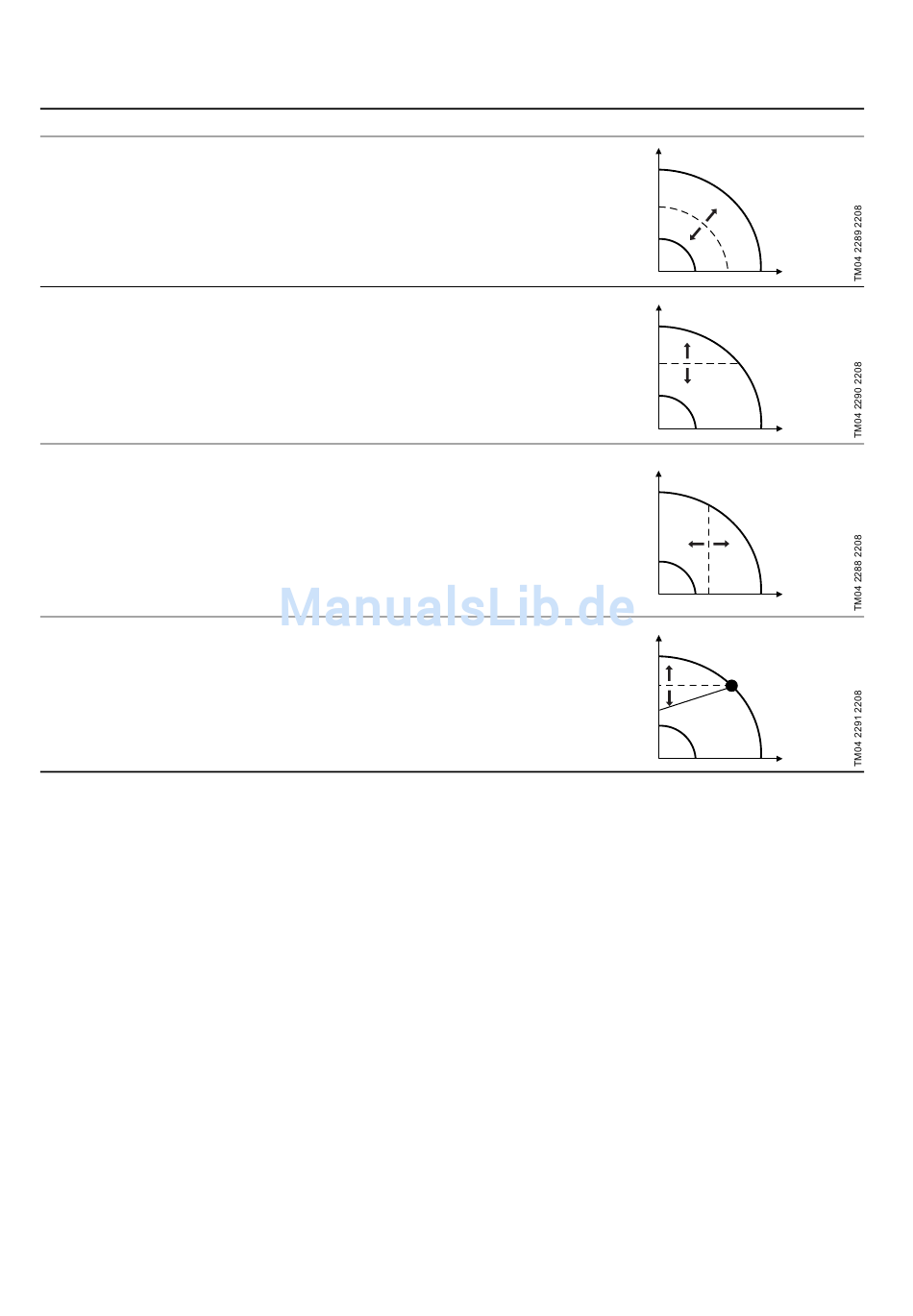

Darstellung
