4.4 Einstellen der Modbus-Adresse
Ein Modbus-Slave in einem Modbus-Netzwerk muss eine eindeu-
tige Adresse von 1 - 247 besitzen. Die Adresse 0 ist für die Funk-
übertragung reserviert und somit keine gültige Slave-Adresse.
Zum Einstellen der Modbus-Adresse dienen zwei hexadezimale
Drehschalter (SW6 und SW7). Siehe Abb. 7.

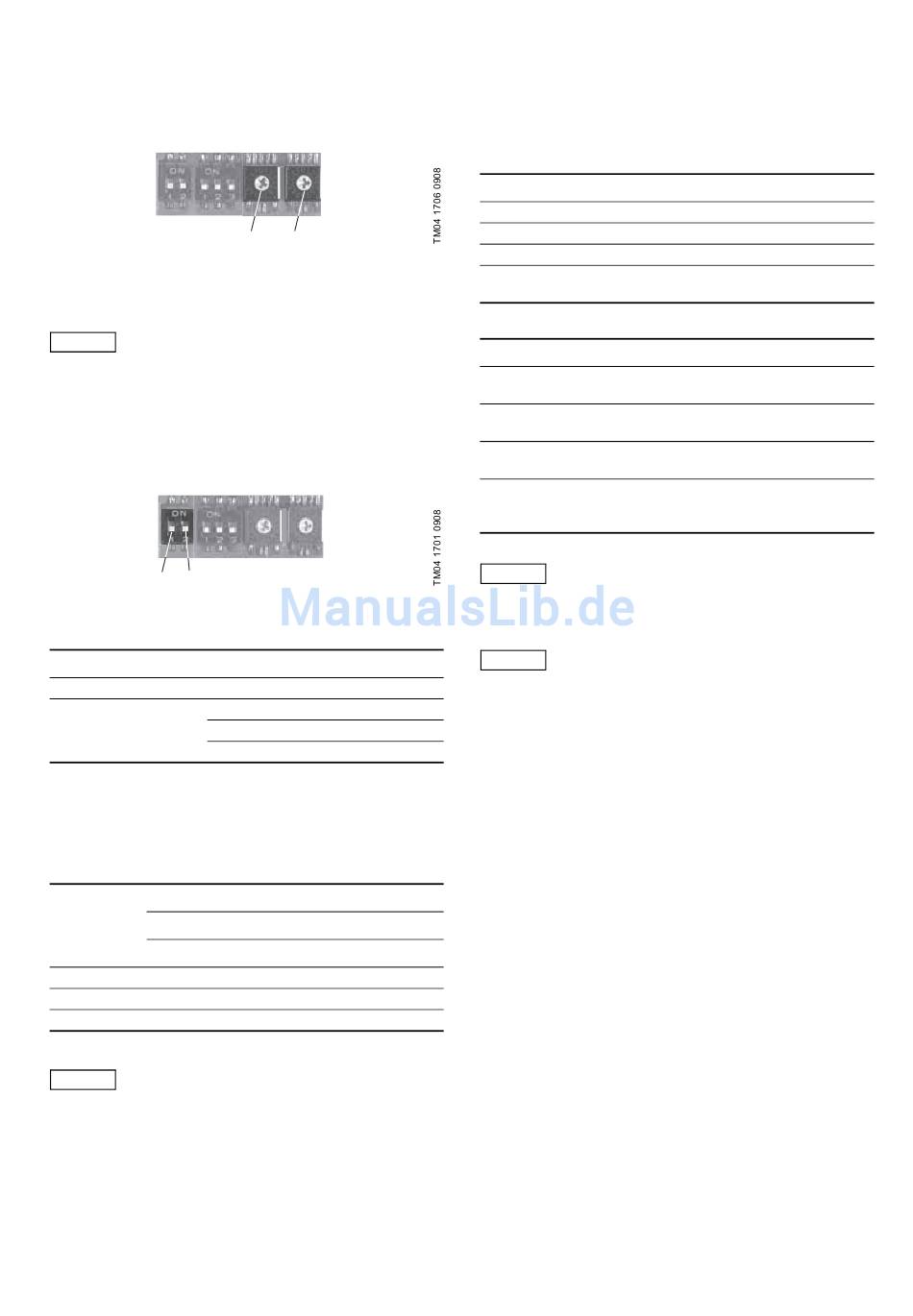

Abb. 7 Einstellen der Modbus-Adresse
Eine komplette Übersicht der Modbus-Adressen finden Sie im
Abschnitt
11. Modbus-Adresse
Die Modbus-Adresse ist in Dezimalform von
Hinweis
1 bis 247 einzustellen.
4.5 Abschlusswiderstand
Der Abschlusswiderstand ist auf dem CIM 200 Modbus Modul
angeordnet. Sein Wert beträgt 150 Ω.
Das CIM 200 hat einen DIP-Schalter mit zwei Schaltern (SW1
und SW2) zum Ein- und Ausschalten des Abschlusswiderstands.
Abb.
8
zeigt die DIP-Schalter in Stellung AUS (OFF).
SW1 SW2
Abb. 8 Ein- und Ausschalten des Abschlusswiderstands
DIP-Schalter-Einstellungen
Status
Eingeschaltet
Ausgeschaltet
Standardeinstellung: Der Abschlusswiderstand ist ausgeschaltet.
4.6 Kabellänge
Das Fernverbindungskabel darf nicht länger als 1.200 m
(4.000 ft) sein.
Grundfos empfiehlt folgende maximale Kabellängen:
Bit/s
Abschlusskabel
[m/ft]
9600 Bit/s
1200/4000
19200 Bit/s
1200/4000
38400 Bit/s
1200/4000
Um eine stabile und zuverlässige Übertragung zu
gewährleisten, darf der Abschlusswiderstand nur
Hinweis
im ersten und letzten Gerät vom Modbus-Netz-
werk eingeschaltet sein. Siehe Abb. 3.
SW6
SW7
auf Seite 26.
SW1
SW2
ON
ON
OFF
OFF
ON
OFF
OFF
ON
Max. zul. Kabellänge
Durchgangskabel
[m/ft]
1200/4000
500/1700
250/800
4.7 LEDs
Das CIM/CIU 200 hat zwei LEDs.
•
Rote/grüne Status-LED (LED1) für die Modbus-
Kommunikation zwischen Master und Slave.
•
Rote/grüne Status-LED (LED2) für die interne Kommunikation
zwischen dem CIM/CIU 200 und dem CR Monitor.
4.7.1 LED1, Modbus-Kommunikation
Status
Beschreibung
aus
Keine Modbus-Kommunikation.
grün blinkend
Modbus-Kommunikation ist aktiv.
rot blinkend
Fehler in der Modbus-Kommunikation.
Fehler in der CIM 200 Modbus
rot leuchtend
Konfiguration.
4.7.2 LED2, interne Kommunikation
Status
Beschreibung
Das CIM 200 wurde ausgeschaltet oder
aus
fährt gerade hoch.
Keine interne Kommunikation zwischen
rot blinkend
dem CIM/CIU 200 und dem CR Monitor.
Der angeschlossene CR Monitor wird nicht
rot leuchtend
vom CIM 200 unterstützt.
Die interne Kommunikation zwischen dem
grün leuchtend
CIM 200 und dem CR Monitor ist in
Ordnung.
Während der Inbetriebnahme kann eine Verzöge-
rung von 5 Sekunden auftreten, bevor der Status
Hinweis
der LED2 aktualisiert wird.
Der CR Monitor muss seinen Inbetriebenahme-
durchlauf beendet haben, bevor die Statusmel-
dung des LED2 genutzt werden kann. Das bedeu-
Hinweis
tet, dass eine bestimmte Zeit vergehen kann, bis
die LED2 nach der Inbetriebnahme des
CR Monitors grün leuchtet.
7
